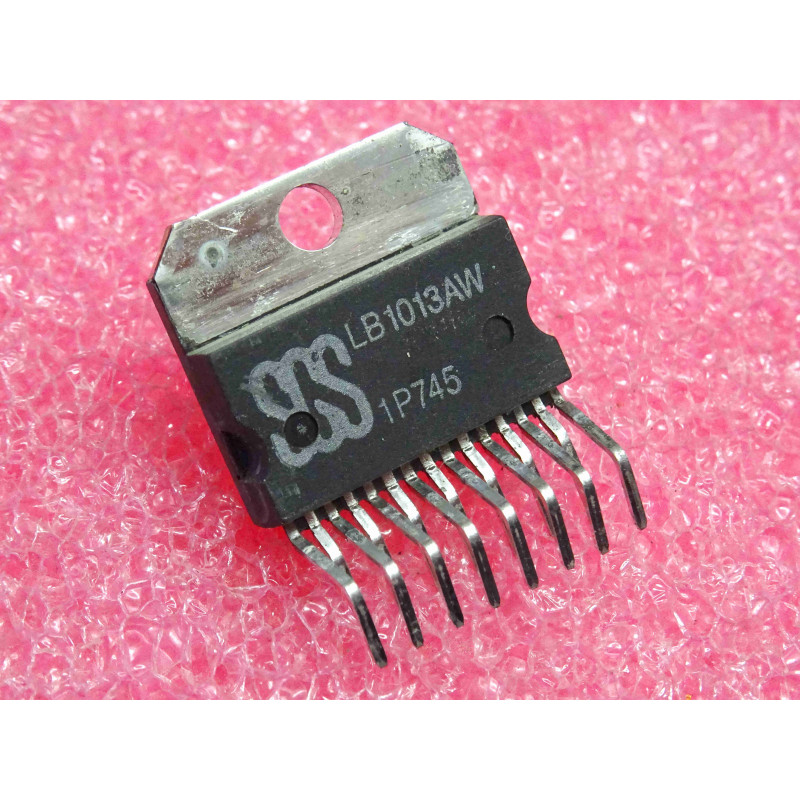

Le LB1013AW (couramment écrit LB 1013 AW ou LB1013 AW sous la marque Sanyo) est un circuit intégré analogique monolithique à haute tension, conçu et fabriqué par le constructeur japonais Sanyo Electric Co., Ltd. (division semi-conducteurs). Ce composant adopte un format vertical compact de type ZIP15 (Zig-zag In-line Package à 15 broches), conçu pour optimiser l'espace au sol sur le circuit imprimé tout en gérant de fortes contraintes thermiques.
Il s'agit d'un amplificateur opérationnel double d'usage général pour hautes tensions (High-Voltage Dual General Purpose Operational Amplifier). Contrairement aux amplificateurs opérationnels classiques limités à des rails d'alimentation bas (souvent plafonnés à plus ou moins 15V ou 18V), le LB1013AW intègre une structure en silicium robuste capable d'accepter des tensions d'alimentation allant de 5 Volts jusqu'à 85 Volts (from 5V to 85V high-voltage). Cette caractéristique unique permet à la puce de piloter des charges à forte dynamique ou d'être alimentée directement par les rails de puissance des systèmes industriels. On retrouve ce composant hautement spécialisé dans les circuits de déflexion verticale des moniteurs CRT industriels, les platines de commande de moteurs pas-à-pas, les amplificateurs de transducteurs piézo-électriques, les alimentations régulées haute tension et l'instrumentation de laboratoire. Géré en qualité New Old Stock (NOS), ce composant d'origine Sanyo est indispensable pour la maintenance curative et la restauration fonctionnelle à l'identique de modules électroniques ou industriels vintages.
Le diagnostic de la distorsion asymétrique (Le piège de la dérive des rails haute tension) : Si l'un des deux canaux du LB1013AW s'arrête de fonctionner ou si le signal de sortie s'écrête de manière asymétrique, le premier réflexe d'atelier est de contrôler les tensions de polarisation. Mesurez la tension continue directement sur les broches d'alimentation de la puce. Les circuits de puissance utilisant le LB1013AW intègrent souvent des diodes Zener de protection ou des résistances de forte valeur pour abaisser ou stabiliser la tension depuis le rail d'alimentation principal. Si l'une de ces résistances de polarisation a chauffé et dérivé en valeur (devenant trop résistive), la tension s'effondre sous la charge, ce qui bride instantanément la dynamique de l'amplificateur Sanyo, bien que la puce NOS soit saine.
Le piège des oscillations à haute tension : Travailler avec des tensions allant jusqu'à 85V exige un découplage parfait de l'alimentation pour éviter les phénomènes d'auto-oscillation qui peuvent détruire instantanément l'étage de sortie de la puce. La règle de l'art d'atelier : Ne vous contentez pas des anciens condensateurs chimiques de la carte, qui ont vieilli et séché. Soudez impérativement un condensateur céramique multicouche (MLCC) de 100 nF (0,1 µF) isolé à 100V minimum au plus court, directement sous la platine entre la broche d'alimentation positive et la broche de masse du LB1013AW.
Précautions d'alignement et soudage du boîtier ZIP15 : Les broches en zig-zag d'un composant ZIP sont fines et se tordent facilement lors de l'insertion. Conseil pro : Ne forcez jamais le boîtier dans les trous de la carte. Alignez délicatement les broches rangée par rangée à l'aide d'une pince fine d'atelier. Comme la carte gère des tensions importantes, nettoyez méticuleusement la zone de soudure à l'aide d'alcool isopropylique après l'opération pour éliminer tout résidu de flux de brasage. Les résidus de flux carbonisés ou hydrophiles deviennent conducteurs sous 85V, créant des fuites de courant qui faussent les entrées de l'amplificateur opérationnel. Réglez votre fer à souder à 310-320 degrés Celsius maximum pour ne pas stresser thermiquement la puce NOS.
