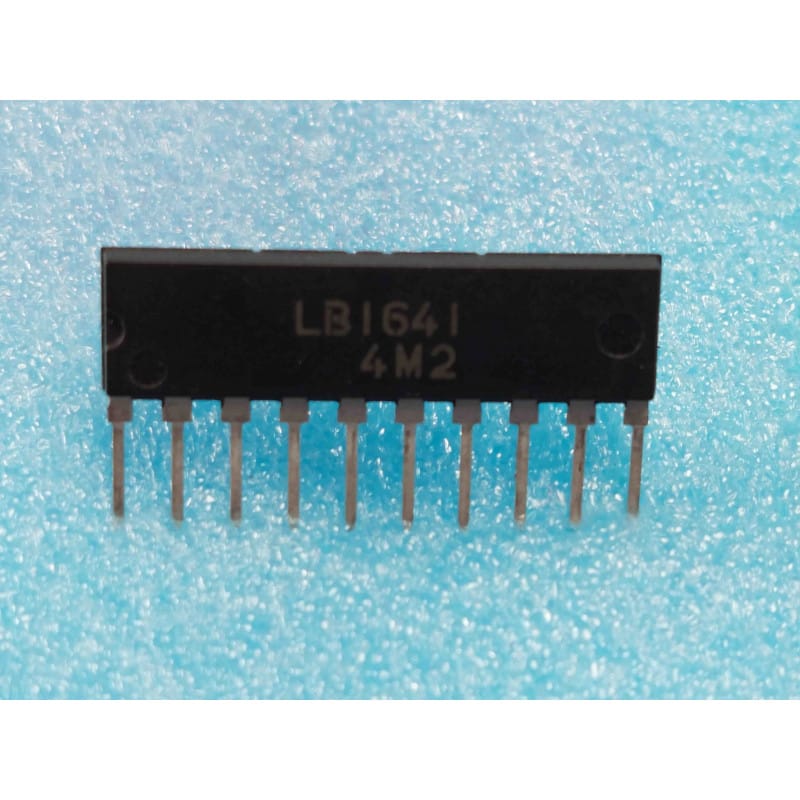

Le LB1641 (sans marque / générique) est un circuit intégré monolithique analogique d'époque conçu pour le pilotage et le contrôle bidirectionnel de petits moteurs à courant continu (DC). Ce composant adopte un format vertical à rangée unique de type SIP10 (Single In-line Package, 10 broches de raccordement).
Cette version générique de seconde source respecte rigoureusement le brochage (pinout) et l'architecture fonctionnelle de la puce d'origine de chez Sanyo. Elle constitue une alternative idéale, fiable et économique pour les opérations courantes de maintenance d'atelier.
Le LB1641 est un pilote de moteur bidirectionnel avec logique de contrôle intégrée (Bidirectional Motor Driver IC, boîtier SIP10, sans marque / générique).
Développé pour simplifier l'interfaçage entre des circuits logiques de commande de faible puissance (comme des microcontrôleurs ou des puces logiques CMOS/TTL d'époque) et des moteurs à courant continu, le LB1641 intègre tout le nécessaire pour réguler l'alimentation de puissance :
Contrôle bidirectionnel complet : Grâce à sa table de vérité interne gérée par 2 entrées logiques, il assure quatre fonctions d'état majeures pour le moteur : Marche avant, Marche arrière, Freinage électronique actif et Arrêt (Roue libre).
Large plage de tensions de moteurs : Il est capable de piloter directement des moteurs standards fonctionnant sous des tensions courantes de 6V, 9V ou 12V.
Protection thermique et contre les courants de retour : Le circuit intègre des diodes de roue libre internes conçues pour absorber les pointes de courant de retour d'induction générées lors des inversions de marche ou du freinage du moteur, préservant ainsi le silicium contre les destructions accidentelles.
Sortie de tension variable par diode Zener : Il offre la possibilité de stabiliser ou de faire varier la tension d'alimentation du moteur par l'ajout d'une simple diode Zener externe.
On retrouve ce circuit intégré robuste au cœur des mécanismes de chargement des magnétoscopes de salon vintages (chargement de la bande, éjection de la cassette), des lecteurs de CD de salon (déplacement du bloc optique laser), des platines cassettes automatiques et de certains mécanismes de jouets de collection.
Le diagnostic du moteur inerte ou bloqué (Le contrôle de la table de vérité logique) : C'est la panne classique d'établi sur les tiroirs de lecteurs CD ou les mécanismes de magnétoscopes. Si le moteur ne tourne pas alors que l'alimentation générale (VCC sur la broche 10) est bien présente, isolez la panne. Méthode d'atelier :
Contrôle des entrées (broches 1 et 2) : Mesurez la tension logique sur les broches d'entrée.
Si l'entrée 1 est à l'état Haut (H) et l'entrée 2 à l'état Bas (B) : la sortie vers le moteur (broche 3) doit monter au niveau de tension d'utilisation.
Si les deux entrées logiques sont au même niveau (B et B, ou H et H), la puce active le freinage rapide ou l'arrêt complet.
Analyse : Si le signal de commande d'époque arrive correctement sur les entrées logiques mais qu'aucune tension n'apparaît en sortie (ou si le circuit chauffe de manière excessive à vide), les transistors de l'étage de puissance interne en pont en H ont grillé. Remplacez la puce.
Le piège du blocage mécanique (Surcharge en courant) : Un moteur d'époque dont les engrenages sont bloqués par de la vieille graisse figée ou une courroie durcie appelle un courant de blocage extrême. Bien que le LB1641 dispose de protections d'époque, un blocage prolongé finira par percer la jonction silicium de sortie de la puce. Conseil d'atelier : Avant d'installer le nouveau circuit intégré, nettoyez impérativement à l'alcool isopropylique les engrenages d'époque, remplacez les graisses sèches par de la graisse téflon neuve et assurez-vous que le moteur tourne parfaitement librement à la main.
Précautions d'installation (Boîtier SIP10 vertical) : Le boîtier SIP10 vertical est sensible aux contraintes de torsion mécaniques. Veillez à bien enfoncer le composant perpendiculairement à la carte pour éviter de plier ou fatiguer les broches à la base de la résine. Brasez rapidement avec un fer réglé à 310 degrés Celsius maximum, puis brossez la zone avec de l'alcool isopropylique pour enlever le flux résiduel.
