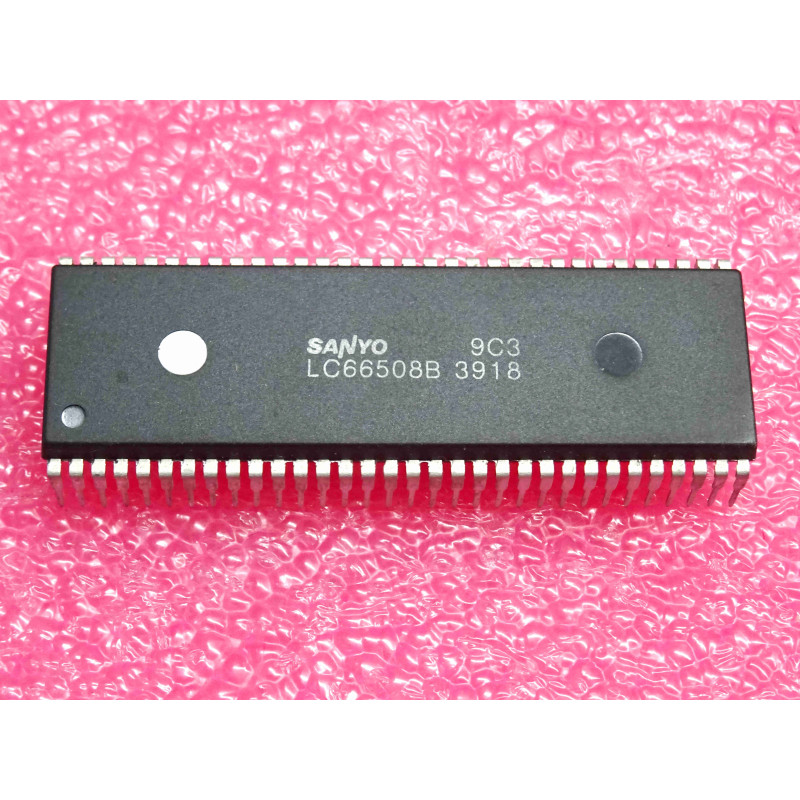

Le LC66508B (de Sanyo) est un microcontrôleur 4 bits conçu spécifiquement pour des applications de contrôle où une grande efficacité et une intégration compacte sont nécessaires. Il s'agit d'un système complet sur une puce (SoC) comprenant la mémoire programme, la mémoire de données et les unités de gestion d'E/S.
Note technique :
Usage spécifique : Contrairement aux microcontrôleurs 8 bits polyvalents, cette architecture 4 bits est optimisée pour la manipulation de données BCD (Binary Coded Decimal) et les opérations de logique booléenne, très courantes dans les interfaces de commande d'appareils électroménagers ou d'affichage.
Intégration : Le LC66508B intègre les ports d'entrée/sortie nécessaires pour piloter directement des afficheurs ou des claviers matriciels, minimisant ainsi le nombre de composants externes.
Conseils Pro :
Alimentation : Comme beaucoup de circuits Sanyo de cette époque, respectez scrupuleusement la tension nominale d'alimentation. Une légère surtension peut rapidement endommager la logique 4 bits interne.
Programmation : Ce composant est à ROM masquée (le programme est gravé lors de la fabrication de la puce par Sanyo). S'il s'agit d'une version ROM masquée, le code ne peut pas être modifié. Si vous remplacez cette puce dans un équipement, assurez-vous de récupérer exactement la même référence avec le même "masque" de code.
Maintenance (NOS) : Ce CI est typique des contrôleurs de machines à laver, de fours micro-ondes ou de systèmes audio/vidéo des années 80-90. En cas de panne de l'appareil, vérifiez la ligne de Reset et l'oscillateur. Si le microcontrôleur est défaillant (aucune activité sur les ports de sortie alors que l'horloge oscille), la réparation est complexe car le remplacement exige une pièce déjà programmée avec le code spécifique de l'appareil d'origine.
