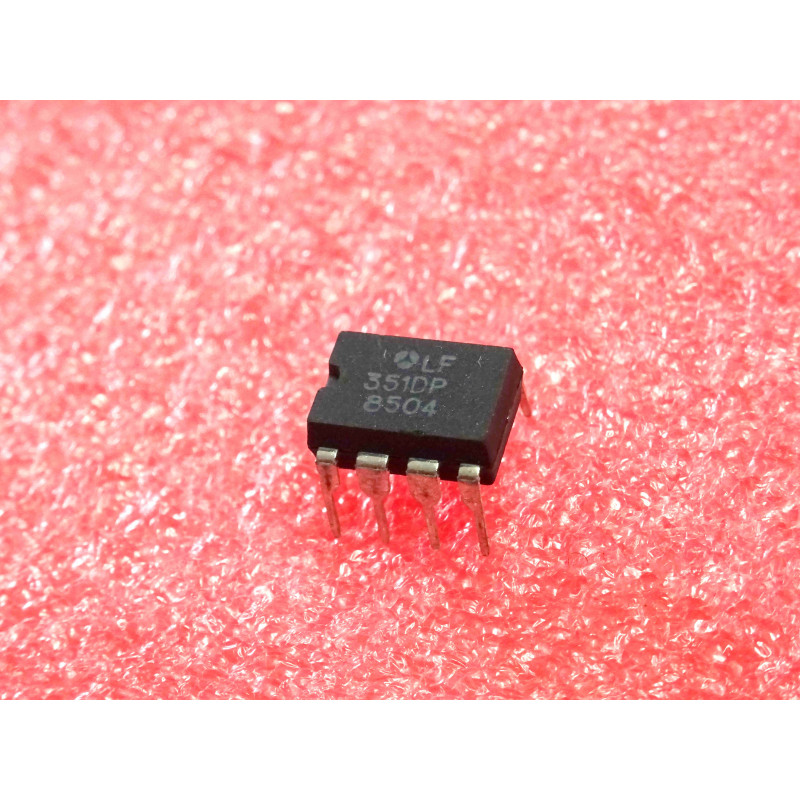

Le LF351 est un amplificateur opérationnel simple (Single) doté d'entrées JFET, conçu par National Semiconductor. Il est célèbre pour offrir un excellent compromis entre une grande vitesse de commutation (slew rate élevé) et un courant de polarisation d'entrée extrêmement faible, tout en maintenant un coût de production optimisé.
Note technique :
Performances JFET : Grâce à ses entrées JFET, le LF351 présente une impédance d'entrée très élevée ($10^{12} \, \Omega$), ce qui permet de l'utiliser avec des sources de signal fragiles sans les charger. Son courant de polarisation est très faible, réduisant ainsi les erreurs de tension de décalage (offset).
Vitesse : Avec un Slew Rate de $13 \text{ V/µs}$, il réagit rapidement aux transitoires, le rendant adapté aux circuits d'échantillonnage, aux convertisseurs A/N ou aux générateurs de formes d'ondes.
Large bande passante : Il offre une fréquence de gain unité de $4 \text{ MHz}$, ce qui est supérieur à de nombreux amplificateurs opérationnels standards (comme le 741).
Conseils Pro :
Découplage : Comme tout composant analogique rapide, placez un condensateur céramique de 100 nF entre les broches d'alimentation (VCC+ pin 7 et VCC- pin 4) le plus près possible du boîtier pour éviter toute instabilité ou oscillation haute fréquence.
Usage Audio : Bien qu'il soit un modèle "simple" (un seul ampli-op par boîtier), le LF351 est très apprécié pour son faible bruit dans les étages d'entrée de tables de mixage ou de pédales d'effet guitare vintage, où il offre une excellente clarté sonore.
Maintenance (NOS) : Ces composants NOS sont très robustes. Avant de les insérer dans un montage, nettoyez les broches si elles sont légèrement ternies. Privilégiez l'utilisation de supports tulipe pour vos montages afin d'éviter la chaleur directe du fer à souder sur le CI lors de l'installation.
Architecture : Comme il s'agit d'un ampli-op simple, il ne nécessite pas de précautions particulières pour les autres étages (contrairement aux quadruples TL074/084), ce qui simplifie le routage sur des circuits imprimés compacts.
