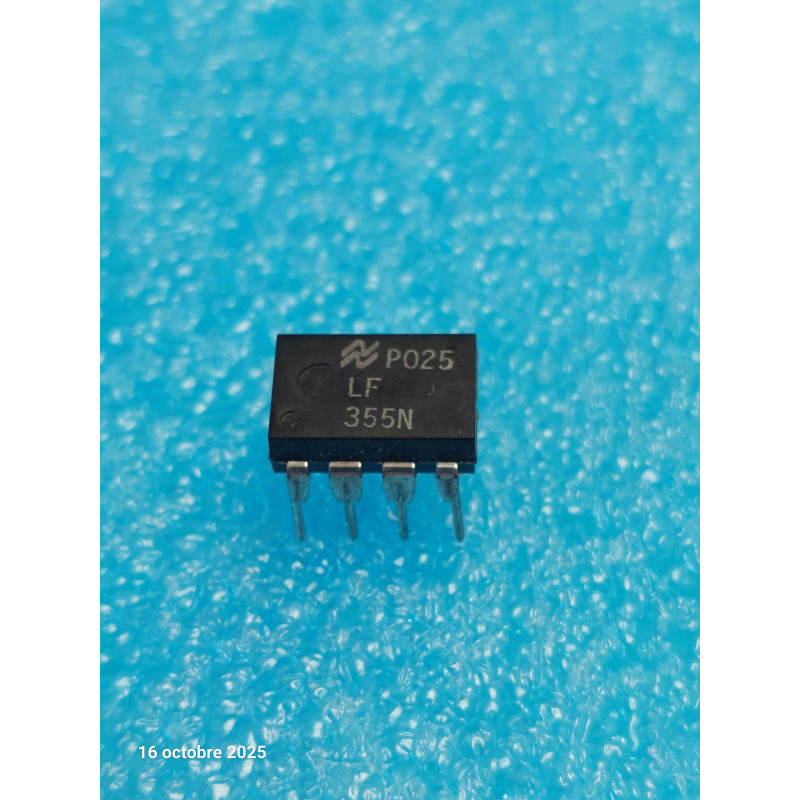

Le LF355N est un amplificateur opérationnel monolithique à haute performance combinant des transistors à effet de champ (JFET) et des transistors bipolaires sur une même puce (technologie BI-FET). Conçu historiquement par National Semiconductor, ce composant se caractérise par une impédance d'entrée extrêmement élevée et un courant de polarisation très faible, tout en maintenant une consommation de courant réduite. C'est un grand classique pour la maintenance d'étages de filtrage actifs, d'amplificateurs d'instrumentation et de circuits audio d'époque.
Note technique :
Faible Consommation au Repos : Le LF355 fait partie de la famille LF355/LF356/LF357. C'est la version optimisée pour une faible consommation de courant (généralement moins de 2 mA), ce qui le rend idéal pour les circuits d'alimentation ou les appareils nécessitant une faible dissipation thermique.
Entrée Haute Impédance : L'utilisation de JFET en entrée élimine pratiquement les courants de fuite, permettant un traitement du signal analogique sans distorsion ni affaissement de la source.
Conseils Pro :
Sensibilité des entrées JFET : Tout comme les circuits CMOS, les entrées JFET du LF355N sont sensibles aux décharges électrostatiques. Évitez de manipuler les broches directement sans protection antistatique.
Maintenance & Diagnostic : 1. Le piège de la vitesse (Comparatif LF355 vs LF356) : Si vous dépannez une carte audio ou un circuit rapide et que vous devez remplacer un LF356, évitez de mettre un LF355 à la place. Le LF355 est plus économe en énergie mais possède une vitesse de balayage (slew rate) plus faible (5 V/µs contre 12 V/µs pour le LF356). Installez le LF355N uniquement là où ses caractéristiques de faible courant de repos sont requises par le schéma d'origine.
2. Ajustement de l'offset : En cas de dérive de tension continue en sortie, l'équilibrage se fait de manière standard en connectant un potentiomètre (généralement de 10 kOhms à 100 kOhms) entre les broches 1 et 5, avec son curseur relié au rail d'alimentation négatif (broche 4).
