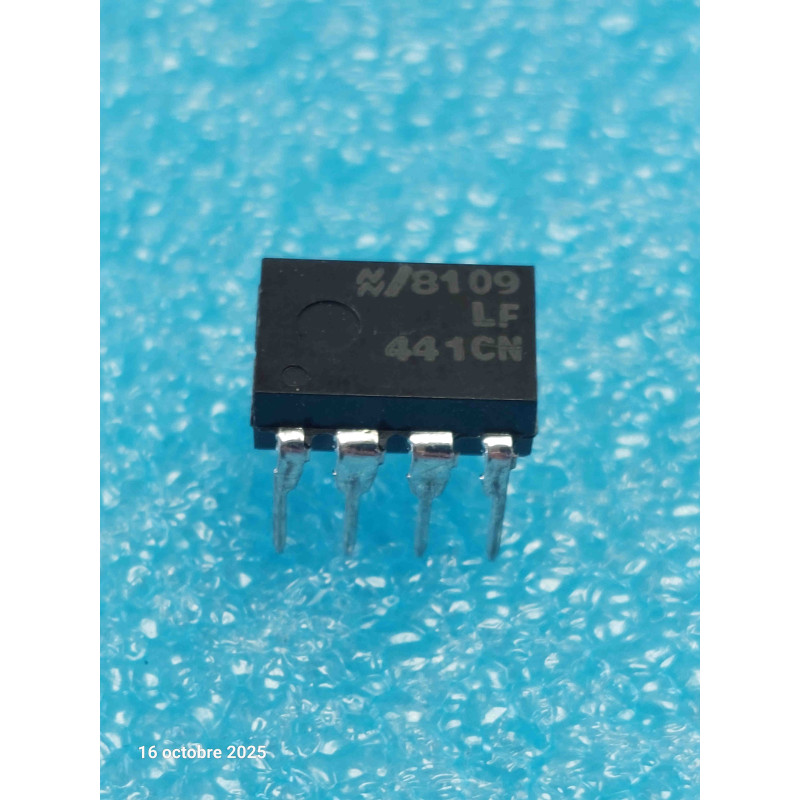

Le LF441CN est un amplificateur opérationnel monolithique de haute performance combinant des transistors JFET et bipolaires (technologie BI-FET). Conçu par National Semiconductor, il est spécialement optimisé pour les applications exigeant une consommation d'énergie extrêmement réduite. Il offre des caractéristiques d'impédance d'entrée très élevées similaires aux séries classiques (comme le LF351 ou le TL081) mais avec un courant de fonctionnement divisé par dix. C'est le composant idéal pour la maintenance d'appareils de mesure portables vintage, d'équipements alimentés par pile ou de boucles de régulation industrielles à faible dissipation.
Note technique :
Efficacité Énergétique : La force du LF441CN réside dans son courant de repos microscopique. Malgré cette faible consommation, il conserve une bande passante tout à fait honorable (environ 1 MHz) et d'excellentes performances en courant et tension de décalage (offset).
Entrée JFET JEDEC Standard : Son brochage est strictement identique aux amplificateurs opérationnels simples standards à 8 broches, facilitant son intégration ou son remplacement sur les circuits imprimés.
Conseils Pro :
Le piège de la substitution de puissance : Le LF441CN est un excellent remplaçant pour les circuits intégrés d'instrumentation gourmands en énergie, mais attention à sa vitesse. Avec une vitesse de balayage (slew rate) typique de 1 V/µs, il est nettement plus lent qu'un LF351 (13 V/µs) ou un TL081. Ne l'installez jamais dans un étage de traitement audio rapide ou un circuit de mise en forme d'impulsions haute fréquence, sous peine de voir apparaître une forte distorsion ou un étouffement du signal. Réservez-le aux applications de traitement de signaux lents (capteurs, alimentations, mesures de tension).
Maintenance & Diagnostic : En cas d'anomalie sur le circuit :
Vérifiez que la tension d'alimentation minimale est respectée (le circuit est conçu pour fonctionner de manière stable dès +/-3V et jusqu'à +/-18V).
Si vous observez une dérive continue en sortie, les broches 1 et 5 sont dédiées à l'annulation de l'offset via un potentiomètre externe branché au rail négatif (broche 4), selon le même schéma que pour un vieux uA741 ou LF351.
