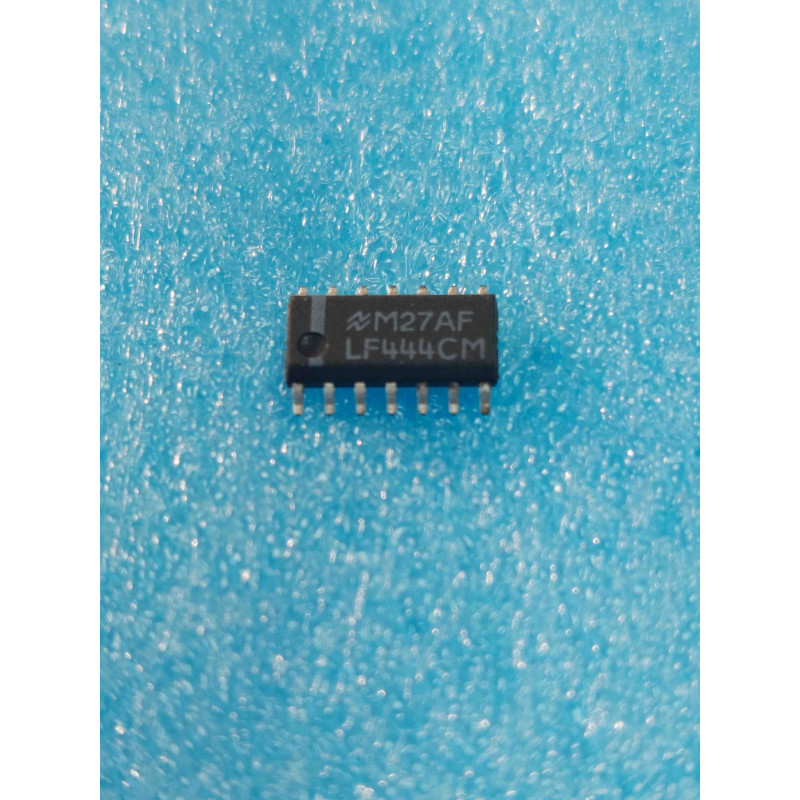

Le LF444CM (couramment marqué LF444CM ou LF444 CM) est un circuit intégré analogique monolithique quadruple, conçu et fabriqué aux États-Unis par le fondeur historique National Semiconductor. Ce composant adopte un format destiné au montage en surface (CMS / SMD) de type SOIC-14 (Small Outline Integrated Circuit à 14 broches, corps étroit de 150 mils).
Le préfixe LF désigne la technologie brevetée BI-FET de National Semiconductor (combinant des transistors J-FET à haute impédance en entrée et des transistors bipolaires sur la même puce). La lettre M spécifie le format de boîtier plastique miniaturisé SOIC pour montage en surface.
Il s'agit d'un amplificateur opérationnel quadruple à entrée J-FET et ultra-basse consommation (Low-Power J-FET Input Quad Operational Amplifier, boîtier SOIC-14 de chez NS). Conçu comme la déclinaison "Low Power" de la célèbre série LF347/LF353, le LF444CM réalise la prouesse de regrouper quatre amplificateurs opérationnels indépendants sur un seul composant tout en limitant la consommation de courant globale à un niveau infime. Il offre les avantages classiques des entrées J-FET (courants de polarisation microscopiques) avec un courant de repos extrêmement contenu, ce qui en faisait la puce idéale pour les applications d'instrumentation autonomes. On retrouve ce composant dans les équipements de mesure portables alimentés par pile, les modules de traitement de capteurs industriels de terrain, les filtres actifs miniatures à haute impédance et les circuits d'acquisition de données compacts des années 90. Géré en qualité New Old Stock (NOS), ce circuit d'origine National Semiconductor est une pièce de choix pour le dépannage de précision ou la restauration à l'identique de modules d'instrumentation d'époque.
Le diagnostic de la dérive de tension en sortie (Le piège du courant de fuite de surface) : C'est une panne classique et très frustrante sur les cartes d'instrumentation haute impédance utilisant le LF444CM. Si vous observez une tension continue anormale en sortie alors que les entrées sont théoriquement à zéro, le problème vient souvent de la propreté de la platine. Méthode d'atelier : En raison de la technologie J-FET, l'impédance d'entrée de la puce est gigantesque ($10^{12}$ Ohms). La moindre trace d'humidité, de poussière d'atelier ou de résidu de flux de brasage carbonisé entre les broches microscopiques du boîtier SOIC-14 va créer un chemin résistif parasite. Un courant infinitésimal provenant des broches d'alimentation voisines (broche 4 ou broche 11) s'injectera alors dans les entrées, faussant complètement la polarisation. Un nettoyage méticuleux à l'alcool isopropylique est obligatoire après la soudure.
Le piège des entrées inutilisées (Le risque d'auto-oscillation thermique) : Si votre schéma de carte n'exploite que deux ou trois des quatre amplificateurs disponibles sur la puce, vous ne devez jamais laisser les broches d'entrée des canaux inutilisés flottantes. Des entrées laissées en l'air vont capter les rayonnements ambiants à 50 Hz et faire osciller l'amplificateur interne à haute fréquence, provoquant une hausse brutale de la consommation de courant et perturbant par rétroaction thermique les canaux actifs. La règle de l'art d'artisan : Câblez systématiquement chaque amplificateur inutilisé en mode suiveur de tension (reliez sa sortie à son entrée inversante, et connectez son entrée non-inversante à un potentiel fixe du circuit, par exemple la masse ou la moitié du rail d'alimentation).
Précautions de brasage de précision du format SOIC-14 : Les circuits imprimés d'époque supportent mal les surchauffes répétées. Nettoyez parfaitement l'ancienne soudure des pastilles à la tresse fine. Appliquez un film de flux de brasage fluide de qualité "No-Clean". Alignez rigoureusement les 14 broches à l'aide d'une pince brucelle fine sous loupe. Soudez une première patte d'angle à l'aide de votre fer muni d'une panne fine réglée à 300-310 degrés Celsius maximum, puis réalisez les autres brasures de manière rapide (1 à 2 secondes maximum par patte) pour éviter de propager un stress thermique au silicium précieux de cette pièce neuve de stock.
