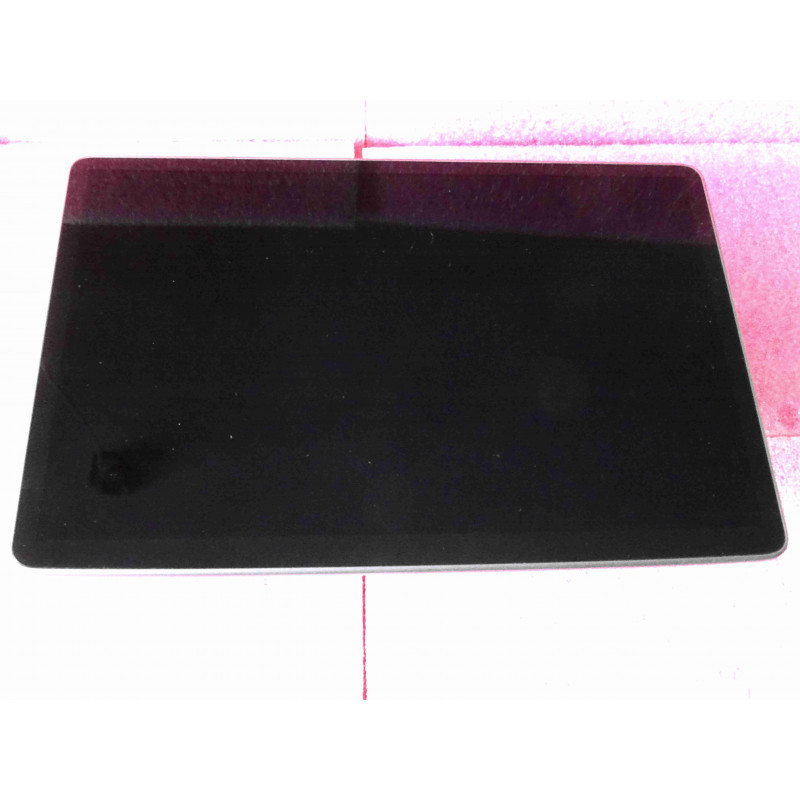

Ce sous-ensemble d'affichage et de numériseur tactile d'origine constructeur (Center Information Display - CID / 17-Inch Vertical Touchscreen Panel), portant la référence interne de fabrication LGD-E24-TPK-DV4-2-S10 (conçu conjointement par LG Display pour la matrice LCD de grade automobile et TPK Touch Solutions pour le capteur capacitif multitouch), équipe la console centrale des Tesla Model S et Tesla Model X (générations équipées des calculateurs multimédias MCU1 Tegra et MCU2 Intel Atom).
Conçue au format portrait immersif de 17,0 pouces (résolution native 1200 x 1920 pixels en ratio 10:16), cette dalle centralise l'ensemble des commandes du véhicule : cartographie GPS plein écran, gestion des suspensions pneumatiques Smart Air, climatisation bizone, ouverture des portes / hayon et réglages de conduite. Elle intègre son interface de liaison série vidéo différentielle blindée (LVDS / FPD-Link) reliant directement l'afficheur à la carte mère du calculateur de bord (Car Computer / MCU). Composant d'occasion d'origine OEM Tesla, matrice LCD contrôlée (zéro pixel mort / rétroéclairage homogène), vitre tactile testée réactive sur toute la surface, sans jaunissement périphérique ni coulure d'adhésif optique (absence de délamination LOCA).
Intégrité Optique Contrôlée : Écran vérifié sans phénomène de délamination ni jaunissement des bordures (problème récurrent causé par la dégradation de l'adhésif liquide sous l'effet des rayons UV et de la chaleur sur les premières séries).
Numériseur Tactile TPK Haute Précision : Élimine les phénomènes d'appuis fantômes (ghost touch) ou les zones mortes sur les boutons tactiles bas de climatisation et de suspension.
Composant Original Constructeur : Assure un ajustement mécanique millimétrique et une conformité électrique totale avec la carte de gestion vidéo Tesla sans risque d'incompatibilité de nappe.
Angle de Vision Extra-Large : Technologie IPS préservant le contraste et la fidélité des couleurs pour le conducteur comme pour le passager avant.
Applications Recommandées :
Restauration de CID Model S / Model X : Solution de remise en état standard pour remplacer une dalle fissurée, un rétroéclairage défaillant ou un écran dégradé esthétiquement sans remplacer l'intégralité du calculateur MCU.
Bancs de Test ECU / MCU d'Atelier : Outil de diagnostic pour valider le démarrage et les sorties vidéo des cartes mères MCU1 (Tegra 3) et MCU2 (Intel Atom) sur établi.
Conseils d'Atelier & Précautions de Démontage :
Sécurisation Basse & Haute Tension : Toujours couper l'alimentation haute tension (boucle de sécurité / First Responder Loop) et déconnecter la batterie auxiliaire 12V avant de déposer l'ensemble de la console centrale.
Manipulation des Nappes FFC : Déverrouiller délicatement les connecteurs ZIF de commande tactile et la prise d'alimentation du rétroéclairage LED pour ne pas arracher les pistes souples.
Reboot Système : Après remontage complet, effectuer un redémarrage forcé du calculateur central en maintenant les deux molettes du volant enfoncées pendant 10 secondes.
Références Associées / Assemblages Tesla CID :
1004777-00-x, 1045887-00-x, 1084333-00-x (références des blocs écrans complets assemblés Model S / Model X).
Électronique Automobile & Dalles Tactiles / Fabricants : LG Display - TPK pour Tesla / Réf Dalle : LGD-E24-TPK-DV4-2-S10 / Application : Tesla Model S & Model X (17" Vertical) / Résolution : 1200x1920 IPS / État : Occasion certifiée sans jaunissement, 100 % fonctionnelle.
