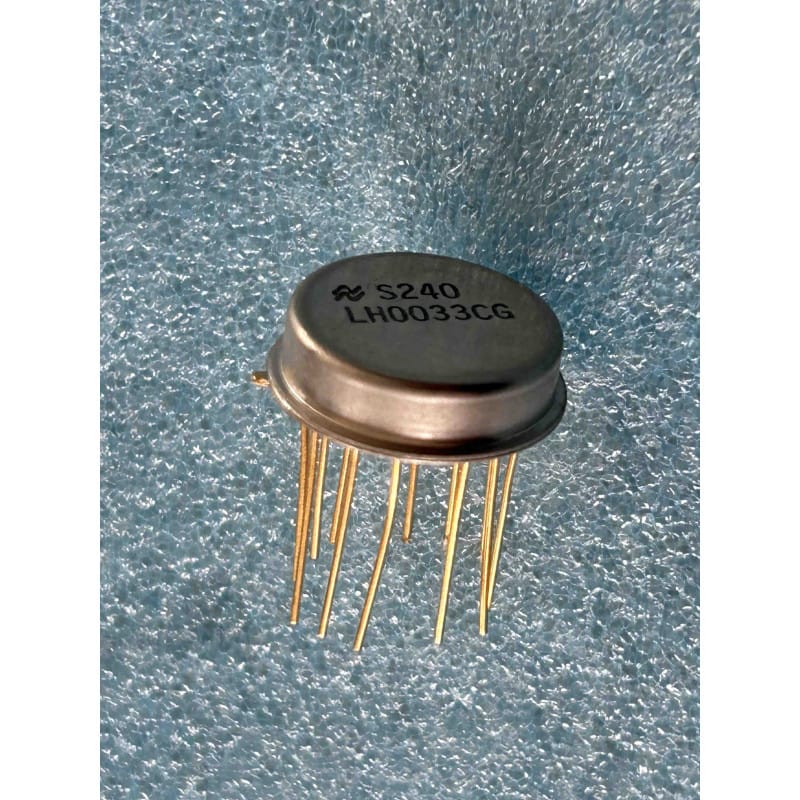

Le LH0033CG (ou LH0033 CG) est un circuit hybride analogique mythique conçu par National Semiconductor (NS). Logé dans un boîtier métallique rond hermétique de type TO-8 à 12 broches, ce composant d'origine authentique (NOS) est un tampon (Buffer) de tension de gain unitaire à ultra-haute vitesse et entrée JFET.
Surnommé le "Damn Fast Buffer" dans la littérature technique d'époque, le LH0033CG est l'un des suiveurs analogiques les plus rapides de sa génération. Il est irremplaçable pour la restauration d'appareils de mesure haute fréquence (oscilloscopes, convertisseurs rapides), de drivers de lignes blindées de 50 Ohms, de têtes de détection haute impédance ou de circuits audio d'exception (comme les lecteurs CD et DAC vintage haut de gamme).
Vitesse de balayage phénoménale (Slew Rate) : Typiquement 1500 V/µs, permettant de reproduire des signaux transitoires instantanés et des ondes carrées parfaites sans distorsion de flanc.
Bande passante extrêmement large : Fonctionne de manière linéaire de la tension continue (DC) jusqu'à 100 MHz.
Entrée à JFET à très haute impédance : Environ $10^{11}$ Ohms ($100\text{ G}\Omega$), réduisant à néant l'effet de charge sur la source du signal.
Forte capacité de courant de sortie : Capable de délivrer jusqu'à +/-100 mA en continu pour piloter des lignes de transmission coaxiales de faible impédance ou des charges fortement capacitives.
Repérage des broches (Boîtier TO-8 à 12 broches) :
En regardant le boîtier par-dessous (côté broches), l'ergot métallique de détrompage se situe au niveau de la broche 12. Les broches se comptent ensuite de 1 à 12 dans le sens des aiguilles d'une montre.
Sensibilité thermique et soudage :
Les liaisons internes microscopiques de ce circuit hybride haut de gamme tolèrent mal les chocs thermiques prolongés. N'appliquez jamais un fer à souder trop chaud directement sur ses broches. Utilisez impérativement un support TO-8 adapté ou soudez très rapidement à 300 degrés Celsius maximum.
Découplage d'alimentation obligatoire :
En raison de ses vitesses de transition ultra-rapides, le LH0033CG peut osciller au moindre bruit de ligne. Soudez des condensateurs céramiques multicouches de 100 nF en parallèle avec de petits condensateurs au tantale de 1 µF à 4,7 µF au plus près des broches d'alimentation positive et négative par rapport à la masse.
