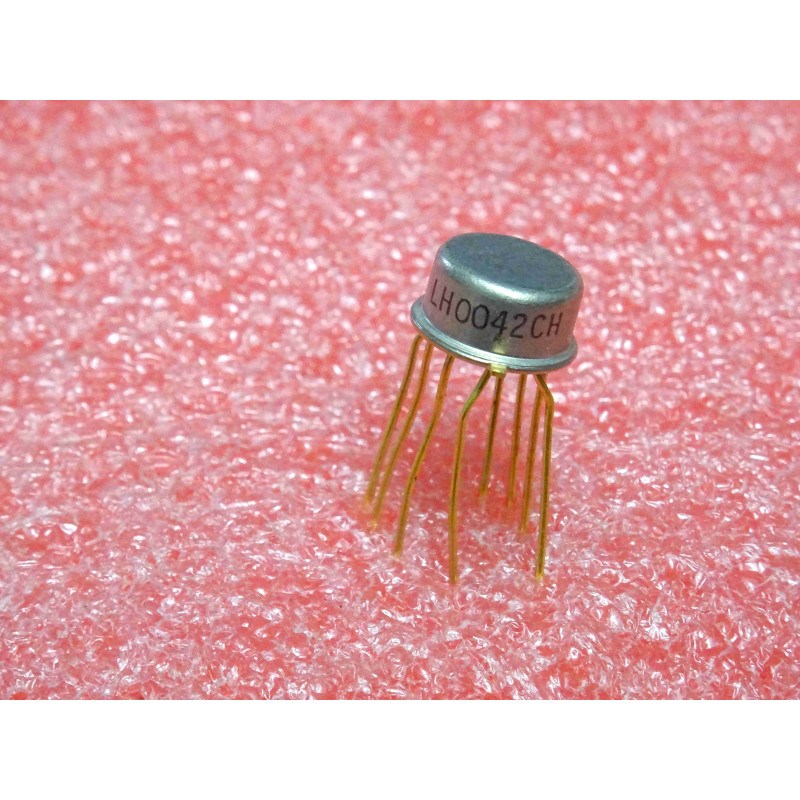

Le LH0042CH (couramment marqué LH 0042 CH ou LH0042CH) est un circuit intégré analogique hybride de haute précision, conçu et fabriqué par le fondeur américain National Semiconductor (compagnie historique célèbre pour ses amplificateurs opérationnels de course, aujourd'hui intégrée à Texas Instruments). Ce composant haut de gamme adopte un boîtier hermétique métallique de type Metal Can TO-99 à 8 broches (boîtier rond de type "boîtier transistor" à 8 pattes circulaires), garantissant un blindage électromagnétique parfait et une robustesse thermique maximale face aux agressions extérieures.
Le suffixe CH spécifie la combinaison d'une sélection de tri pour plage de température commerciale et industrielle étendue (généralement -25 °C à +85 °C ou 0 °C à +70 °C selon les révisions des manuels d'atelier) logée dans le boîtier métallique rond.
Il s'agit d'un amplificateur opérationnel à très faible courant de fuite et entrée à transistors à effet de champ (Low-Cost FET Input Operational Amplifier). Conçu comme une alternative économique aux modules de laboratoire ultra-coûteux de l'époque, le LH0042CH se distingue par l'intégration de transistors JFET (Junction Field-Effect Transistors) appairés au laser sur son étage d'entrée. Cette topologie permet d'atteindre des courants de polarisation extrêmement bas (de l'ordre de quelques picoampères), rendant la puce presque transparente pour les sources de signal à très haute impédance. On retrouve ce composant de précision dans les circuits d'amplification de capteurs physiques (cellules de mesure de pH, photodiodes, capteurs piézo-électriques), les circuits d'intégration de précision (courant vers tension), les préamplificateurs audio haut de gamme à haute impédance et l'instrumentation de laboratoire d'époque. Géré en qualité New Old Stock (NOS), ce composant métallique d'origine est une pièce de choix indispensable pour la maintenance curative, le dépannage de modules de mesure fine ou la restauration à l'identique d'instruments scientifiques vintages.
Le diagnostic de la dérive de mesure (Le piège des courants de fuite du circuit imprimé) : C'est le piège numéro un lors de l'implantation d'un amplificateur à entrée FET comme le LH0042CH. La puce possède un courant d'entrée si faible (en picoampères) que si la propreté de la carte est imparfaite, le courant va préférer fuir par la surface de la platine plutôt que d'entrer dans la puce. Méthode d'atelier : Si vous observez une tension instable en sortie ou une dérive lente de la mesure, nettoyez méticuleusement la zone autour des broches 2 et 3 à l'aide d'alcool isopropylique ultra-pur pour éliminer les moindres résidus de flux de brasage ou d'humidité. La règle de l'art : Sur les instruments de précision, on réalise une "piste de garde" (un anneau de cuivre entourant les pistes des broches 2 et 3 relié au potentiel de masse) pour intercepter les courants de fuite de surface du circuit imprimé vintage.
Le piège des décharges électrostatiques (ESD) : Les transistors JFET d'entrée du LH0042CH sont sensibles aux tensions statiques de votre corps lors des manipulations. Conseil pro : Ne touchez pas directement les 8 pattes dorées avec vos doigts nus lorsque vous sortez la puce de son tube ou de sa mousse conductrice d'époque. Manipulez le composant par son chapeau métallique et portez un bracelet antistatique relié à la terre lors de sa pose.
Précautions de soudage sur boîtier Metal Can : Le corps métallique transmet rapidement la chaleur du fer aux broches et au silicium interne. Les cartes d'époque ont des pastilles de cuivre circulaires fines qui se décollent facilement. Réglez votre station de soudage à 310 degrés Celsius maximum. Insérez délicatement les broches préalablement redressées sans forcer mécaniquement, puis réalisez des soudures brèves (2 secondes maximum par patte).
Installation recommandée sur support de précision TO-99 : Compte tenu de la rareté et de la technicité de cette pièce métallique NOS National Semiconductor, évitez de la souder directement sur la platine de test. Installez un support de précision rond à 8 contacts dorés (support TO-99). Cela mettra définitivement votre puce d'origine à l'abri du stress thermique du fer et facilitera instantanément son isolation ou son relevé de courbes lors de vos futurs diagnostics à l'atelier.
