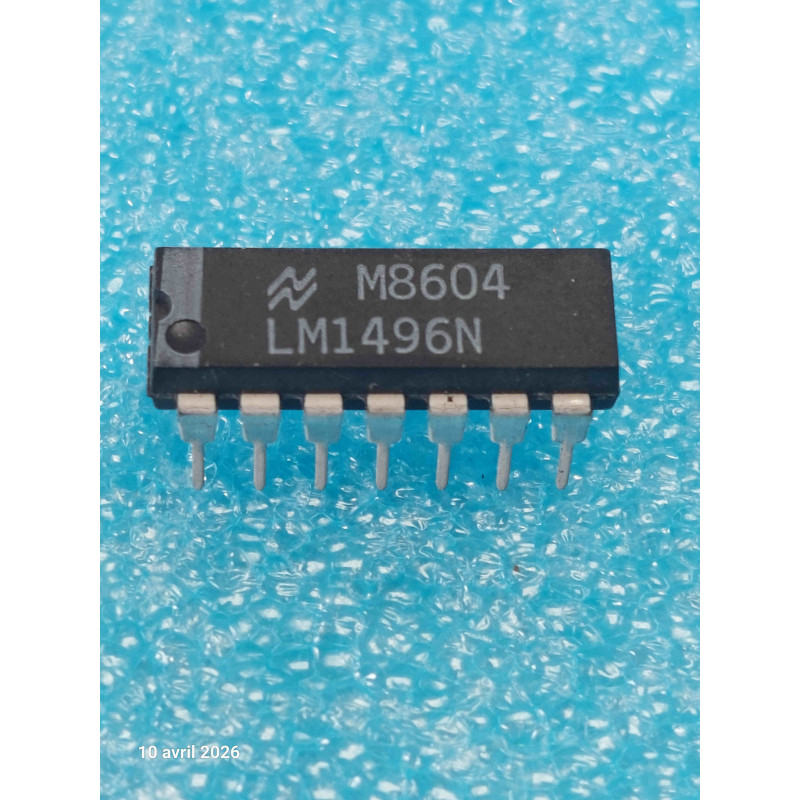

LM1496N (National Semiconductor) - Modulateur / Démodulateur Équilibré (Boîtier DIP-14)

Le LM1496N (souvent écrit ci LM 1496 N, ic LM1496N) est un circuit intégré analogique spécialisé, fabriqué historiquement par National Semiconductor (ainsi que par d'autres fabricants sous la même référence standard).

Ce composant est conçu pour assurer les fonctions de modulation et démodulation équilibrée (Balanced Modulator-Demodulator). Il est largement utilisé dans les équipements de communication radiofréquence et analogique (récepteurs/émetteurs SSB, détection synchrone, mélangeurs de fréquences, multiplication de signaux, doublage de fréquence ou modulation d'amplitude). Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-14 (Dual In-line Package à 14 broches).

Caractéristiques Essentielles

• Fabricant : National Semiconductor.

• Fonction : Modulateur / Démodulateur équilibré (Balanced Modulator-Demodulator).

• Boîtier : DIP-14 (Plastic Dual In-line Package à 14 broches traversantes).

• Signification de la référence :

  • LM1496 : Référence de base du circuit de modulation équilibrée.

  • -N : Suffixe désignant le boîtier en plastique moulé double en ligne (DIP).

• Performances clés :

  • Excellente suppression de porteuse : Permet d'obtenir une réjection élevée de la porteuse dans les applications de modulation d'amplitude à bande latérale unique (SSB).

  • Linéarité et large bande : Capable de traiter des signaux de quelques hertz jusqu'à des fréquences radioélectriques élevées (plusieurs dizaines de mégahertz selon la conception du montage).

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-14) :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).

  • Environnement : Ce circuit est implanté sur les cartes RF, les étages de transposition de fréquence ou les chaînes de modulation, entouré de transformateurs à prise milieu, de potentiomètres d'équilibrage d'offset et de condensateurs de découplage rigoureux.

• Diagnostic Express (Défaut de modulation ou absence de signal converti) :

  • Symptômes Courants en Atelier :

    1. Porteuse non supprimée (fuite importante de la porteuse) ou absence de signal modulé en sortie : Circuit intégré interne déséquilibré ou détérioré, ou dérive des résistances ajustables externes de réglage d'équilibre.

    2. Distorsion du signal ou saturation anormale : Erreur sur les niveaux d'amplitude des signaux d'entrée (porteuse ou signal modulant) ou défaut sur les tensions d'alimentation symétriques.

  • Mesures sous tension (au multimètre / oscilloscope / analyseur) :

    1. Contrôle de l'alimentation : Vérifier la présence et la stabilité des tensions d'alimentation continue (généralement alimenté en tensions symétriques positive et négative) sur les broches dédiées par rapport à la masse.

    2. Contrôle des signaux : Observer à l'oscilloscope ou à l'analyseur les signaux d'entrée différentiels et valider la présence du produit de modulation ou de démodulation sur la sortie.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.

  • Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
