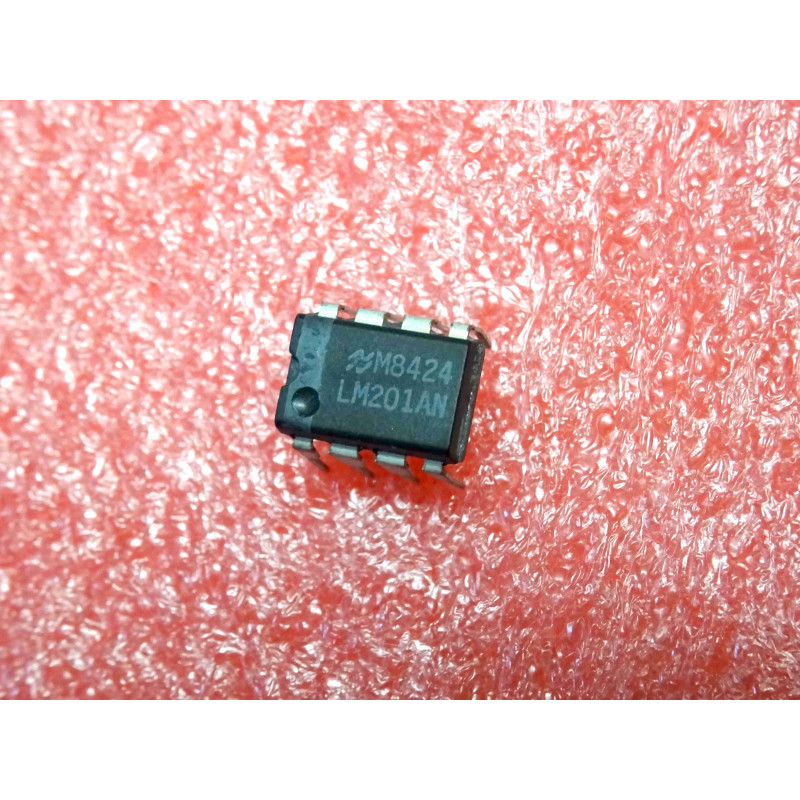

Le LM201AN est un amplificateur opérationnel haute performance à canal unique. Version améliorée du standard industriel LM101, il offre de faibles courants de polarisation et une excellente stabilité thermique. Sa polyvalence en fait un composant incontournable pour les circuits de filtrage, l'instrumentation et la maintenance d'équipements analogiques.
Note technique :
Compensation externe : Contrairement au LM741, ce circuit nécessite un condensateur de compensation externe (généralement 30 pF) entre les broches dédiées pour optimiser la réponse en fréquence et éviter les oscillations.
Protection contre les surcharges : Il intègre une protection complète contre les courts-circuits en sortie et les surtensions sur les entrées.
Conseils Pro :
Stabilité du circuit : Ne faites pas l'impasse sur le condensateur de compensation externe. Sans lui, le composant risque d'entrer en auto-oscillation, ce qui faussera complètement le signal de sortie.
Maintenance : Si l'amplificateur sature systématiquement sur l'une des lignes d'alimentation :
Mesurez la symétrie des tensions d'alimentation positive et négative.
Vérifiez la valeur de la tension différentielle entre les entrées inverseuse et non-inverseuse ; elle doit être proche de 0V en fonctionnement linéaire (boucle fermée).
