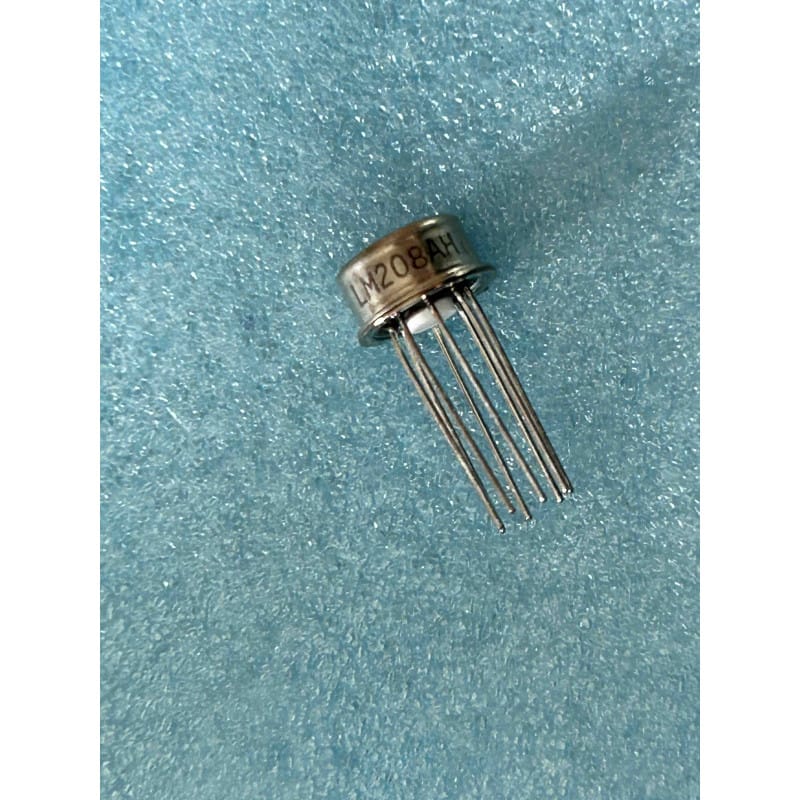

Le LM208AH (ou LM208 AH) est un amplificateur opérationnel de haute précision et de qualité industrielle conçu par National Semiconductor (NSC). Logé dans un boîtier métallique rond hermétique de type TO-99 à 8 broches, ce composant d'origine authentique (NOS) est la version améliorée (grade "A") à ultra-faibles courants du standard LM208.
Ultra-faibles courants d'entrée (Version "A") : Courant d'entrée typique réduit à 100 pA (picoampères) et un courant de décalage (offset) de seulement 20 pA, ce qui élimine pratiquement les erreurs de mesure sur les sources à haute impédance.
Grande précision : Conçu pour remplacer le classique LM201A dans les applications exigeant une dérive thermique très faible et une excellente réjection du mode commun.
Boîtier Métallique TO-99 (Suffixe "H") : Offre un blindage électromagnétique optimal et une excellente fiabilité thermique dans les environnements industriels.
Repérage (TO-99) : L'ergot de détrompage sur la tranche métallique désigne la broche 8. Les broches se comptent de 1 à 8 dans le sens des aiguilles d'une montre (vue de dessous, côté broches).
Compensation de fréquence : Tout comme la série LM201A, le LM208 nécessite un condensateur de compensation externe (généralement 30 pF entre les broches 1 et 8) pour garantir la stabilité du gain unitaire et éviter les oscillations indésirables.
Installation : Pour préserver la haute impédance d'entrée et éviter l'échauffement direct de la puce d'époque, utilisez un support tulipe TO-99 de précision pour le montage sur votre carte d'instrumentation.
