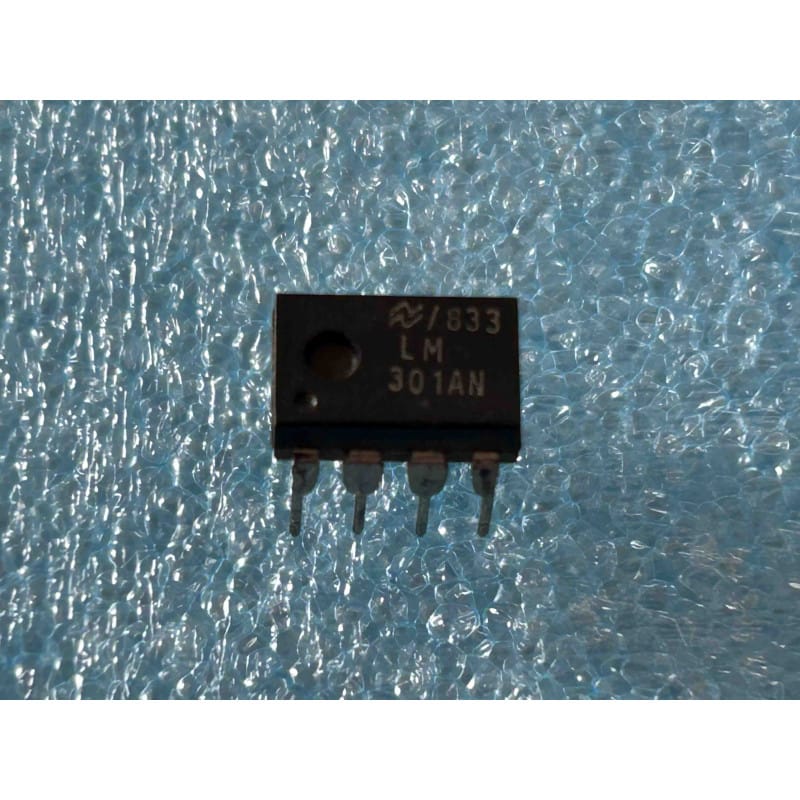

Le LM301AN (ou LM301 AN) est un circuit intégré monolithique d'époque conçu par le constructeur américain National Semiconductor (NSC), reconnaissable à son logo historique en forme de vaguelette. Logé dans un boîtier plastique standard DIP8 (8 broches, pas de 2,54 mm), ce composant d'origine authentique (NOS) est la version commerciale standard du célèbre amplificateur opérationnel à compensation externe LM101A.
Il s'agit d'un grand classique de l'électronique analogique des années 70 et 80, particulièrement réputé dans le monde de l'audio vintage et des instruments de mesure. Ce lot de deux composants est idéal pour la restauration de consoles de mixage d'époque, de synthétiseurs analogiques, d'équipements de studio ou de pédales d'effet de guitare mythiques (comme certaines versions de distorsions et de préamplis rétro).
Le LM301AN offre des spécifications améliorées par rapport au standard uA741, notamment en termes de courant de polarisation et de flexibilité :
Compensation externe requise (Broches 1 et 8) : Contrairement aux amplificateurs opérationnels à compensation interne, le LM301AN exige un condensateur externe pour stabiliser son gain. Cette caractéristique permet aux concepteurs d'optimiser la bande passante et le taux de balayage (slew-rate) selon les besoins du circuit.
Protection contre les surcharges : Intègre une protection complète en sortie contre les courts-circuits prolongés, limitant ainsi les risques de destruction de la puce en cas d'erreur de manipulation.
Faible courant de polarisation : Offre des performances stables sur une large plage de températures, réduisant la dérive de tension dans les montages à haute impédance.
Absence de dérive de phase (No Latch-Up) : Sa conception interne d'époque évite tout blocage de la sortie lorsque la plage de tension d'entrée commune est dépassée.
Le choix du condensateur de compensation (Le secret de la stabilité) :
C'est la spécificité incontournable du LM301AN : il ne fonctionnera pas correctement sans son condensateur de compensation externe.
Dans la configuration standard (gain unitaire), un petit condensateur céramique ou mica d'époque de 30 pF doit être connecté directement entre la broche 1 et la broche 8.
Si ce condensateur est défaillant, fuit ou est omis lors du montage, l'amplificateur entrera immédiatement en oscillation haute fréquence, rendant le signal audio totalement distordu ou saturé.
Le diagnostic d'un étage audio en panne :
Si l'un des canaux de votre équipement d'époque est muet ou sature anormalement :
Vérification de l'alimentation symétrique : Mesurez la présence des tensions continues sur la broche 7 (V+) et sur la broche 4 (V-). Ces deux tensions doivent être équilibrées (par exemple +/-15V). Si un rail est manquant, vérifiez les résistances de sécurité ou les diodes de protection en amont.
Mesure de l'offset en sortie : Mesurez la tension continue sur la broche 6 (Sortie) en l'absence de signal. Elle doit être très proche de 0V. Si la tension reste collée au rail positif ou négatif, la puce est très probablement HS.
L'annulation de la tension de décalage (Offset) : Si vous devez affiner le zéro en sortie, vous pouvez câbler un potentiomètre d'époque de 10 kOhms entre les broches 1 et 5, avec son curseur central relié à la ligne d'alimentation négative V- (broche 4).
Précautions d'installation sur circuit d'époque :
Pour préserver vos pistes de cuivre d'époque (souvent fragiles sur les circuits imprimés simple face en bakélite), utilisez systématiquement des supports tulipes de précision DIP8 de haute qualité pour accueillir ce lot de deux puces neuves (NOS).
Soudez les supports vides avec un fer réglé à 310 degrés Celsius maximum en utilisant de la soudure plomb-étain traditionnelle. Laissez refroidir la platine, nettoyez les traces de flux à l'alcool isopropylique, puis insérez délicatement vos circuits intégrés d'origine à froid.
