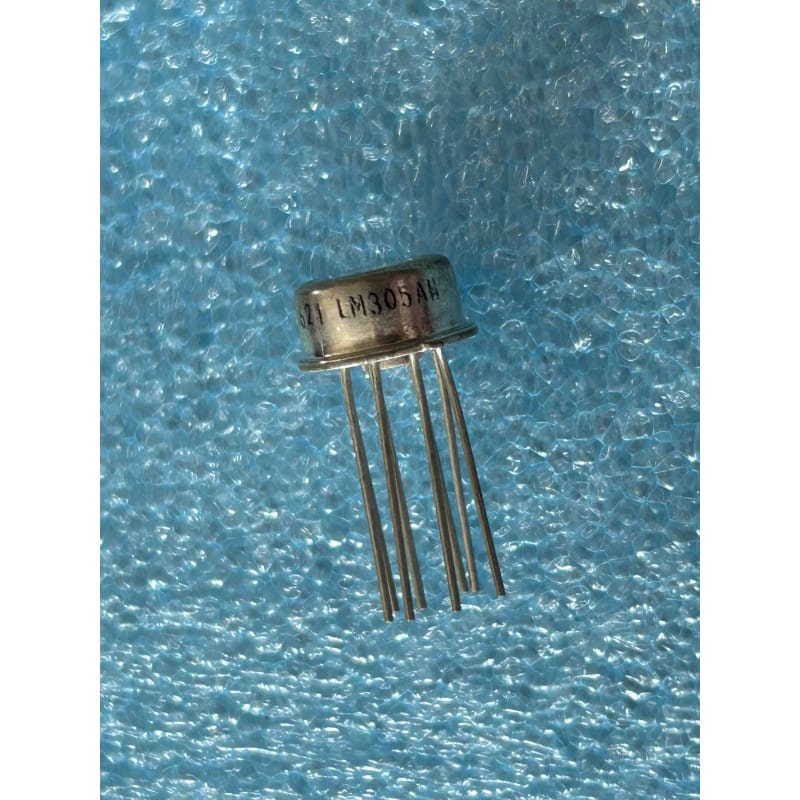

Le LM305AH (ou LM305 AH) est un composant d'époque conçu par National Semiconductor (NSC).
Clarification technique importante : Malgré l'appellation "Ampli Op" parfois utilisée de manière générique pour désigner les circuits intégrés en boîtier métallique rond à 8 broches (TO-99), le LM305AH n'est pas un amplificateur opérationnel. Il s'agit d'un régulateur de tension positive de précision ajustable.
Il s'agit de la version améliorée (grade "A") et à haute fiabilité du classique LM305, logée dans un boîtier hermétique métallique TO-99 à 8 broches. Ce composant d'origine authentique et neuf de stock (NOS) est particulièrement recherché pour la restauration d'alimentations de précision, d'instrumentations de laboratoire haut de gamme et d'équipements audio ou de télécommunication vintage des années 70 et 80.
Version améliorée "A" de haute précision : Offre des spécifications de régulation de ligne et de charge nettement resserrées ainsi qu'une dérive thermique minimale par rapport au LM305 standard.
Large plage de tension de sortie ajustable : Permet de réguler une tension continue propre de +4,5 Volts à +30,0 Volts à l'aide d'un simple pont de résistances externe.
Capacité en courant extensible : Délivre un courant de sortie interne de 45 mA maximum, conçu pour piloter directement un transistor de puissance externe (comme un 2N3055) afin de réguler des courants de plusieurs ampères.
Boîtier Métallique TO-99 (Suffixe "H") : Assure un blindage électromagnétique parfait et une robustesse thermique exemplaire face aux environnements d'exploitation exigeants.
Repérage des broches (TO-99) :
En regardant le boîtier métallique par-dessous (côté broches), l'ergot physique désigne la broche 8. Les broches se comptent de 1 à 8 dans le sens des aiguilles d'une montre :
Pin 1 : Sortie auxiliaire / Booster
Pin 2 : Entrée non régulée (Unregulated Input)
Pin 3 : Sortie régulée (Regulated Output)
Pin 4 : Masse (GND)
Pin 5 : Entrée de rétroaction / Comparateur (Feedback)
Pin 6 : Tension de référence (Reference Bypass)
Pin 7 : Limitation de courant (Current Limit)
Pin 8 : Arrêt / Compensation de fréquence (Shutdown)
Le diagnostic d'un LM305AH en panne :
Si la tension régulée de votre carte d'instrumentation d'époque s'effondre sous la charge ou est anormalement élevée :
La tension de référence (Pin 6) : Mesurez la tension stable sur la broche 6 par rapport à la masse. Si elle est absente ou fluctue, la référence interne du régulateur est hors service ou le condensateur de filtrage chimique/tantale externe qui y est relié est défaillant (sec ou en court-circuit).
Le transistor de puissance associé (Surcharge) : Lorsque le LM305AH pilote un transistor de puissance externe pour augmenter le courant de sortie, un court-circuit en sortie de l'alimentation détruit presque systématiquement le transistor ballast en premier (jonction collecteur-émetteur en court-circuit). Testez le transistor externe de puissance avant de dessouder le régulateur.
Précautions d'installation :
Pour préserver l'intégrité de la puce d'origine et faciliter les futurs diagnostics de votre équipement de collection, utilisez obligatoirement un support tulipe TO-99 de précision.
Soudez le support vide avec un fer réglé à 310 degrés Celsius maximum, nettoyez les résidus de flux conducteurs d'époque à l'alcool isopropylique pur, puis insérez délicatement le LM305AH à froid une fois la platine refroidie.
