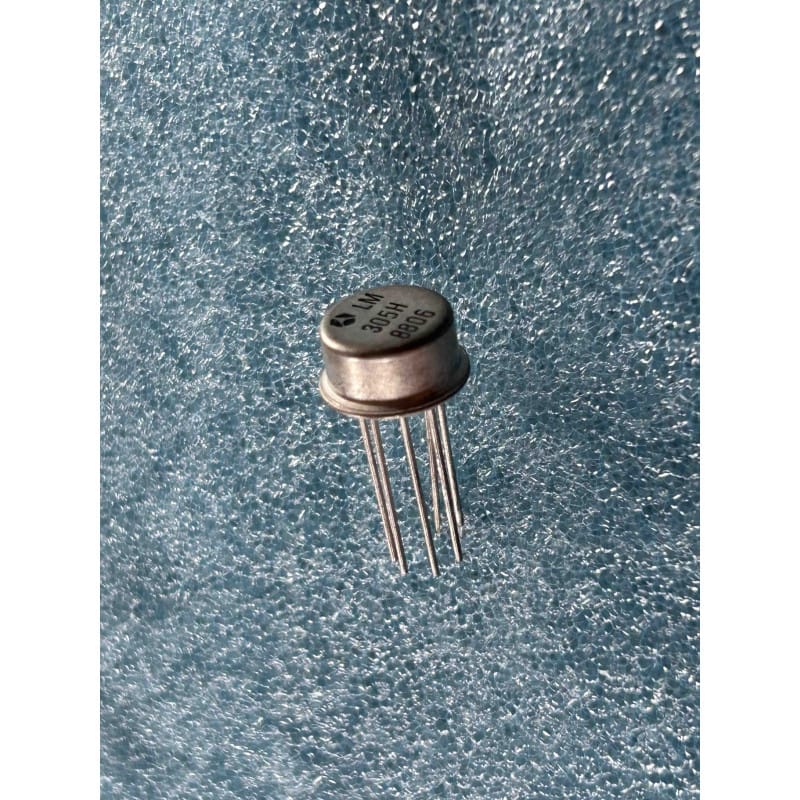

Le LM305H (ou LM305 H) est un régulateur de tension linéaire positive ajustable conçu historiquement par National Semiconductor et produit par le constructeur français Thomson-CSF (logo Thomson d'époque). Logé dans un boîtier métallique rond hermétique TO-99 à 8 broches, ce composant d'origine authentique et neuf de stock (NOS) est la version standard de la série 300.
Contrairement au modèle de précision LM305AH (grade "A" à tolérance plus serrée), le LM305H classique offre le compromis standard parfait pour la réparation d'alimentations de cartes analogiques d'époque, d'équipements de mesure et de systèmes d'instrumentation industrielle de fabrication européenne des années 70 et 80.
Régulateur positif ajustable : Permet d'ajuster précisément la tension de sortie stabilisée de +4,5 Volts à +30,0 Volts via un pont de résistances externe.
Extension de puissance : Délivre un courant de sortie interne limité à 45 mA, conçu pour être associé à des transistors de puissance ballast externes (ex: 2N3055) afin de réguler des courants beaucoup plus importants.
Boîtier Métallique TO-99 (Suffixe "H") : Assure un excellent blindage électromagnétique et une dissipation thermique optimale.
Repérage des broches (Vue de dessous, côté broches) :
L'ergot métallique situé sur la tranche du boîtier indique la broche 8. Les broches se comptent de 1 à 8 dans le sens des aiguilles d'une montre :
Pin 1 : Booster / Sortie auxiliaire
Pin 2 : Entrée non régulée (Unregulated Input)
Pin 3 : Sortie régulée (Regulated Output)
Pin 4 : Masse (GND)
Pin 5 : Entrée de rétroaction / Comparateur (Feedback)
Pin 6 : Tension de référence (Reference Bypass)
Pin 7 : Limitation de courant (Current Limit)
Pin 8 : Arrêt / Compensation de fréquence (Shutdown)
Diagnostic d'une dérive ou panne de régulation :
La tension de référence (Pin 6) : Mesurez la présence d'une tension stable de référence interne (environ 1,7V à 2,0V) sur la broche 6 par rapport à la masse. Si cette tension est instable ou nulle, le condensateur de filtrage d'époque associé est sec/fuyard, ou la puce interne est HS.
Protection thermique : Bien que logé en boîtier métallique, le LM305H ne dispose pas de protection contre les surcharges thermiques d'époque aussi évoluée que les régulateurs modernes (type 7805). En cas de surcharge sans limitation de courant externe correctement câblée (via la broche 7), le circuit intégré interne peut rapidement surchauffer et se détruire.
Montage : Utilisez impérativement un support tulipe TO-99 de précision pour préserver le composant de la chaleur directe du fer à braser et simplifier d'éventuels futurs tests de rechange à l'établi.
