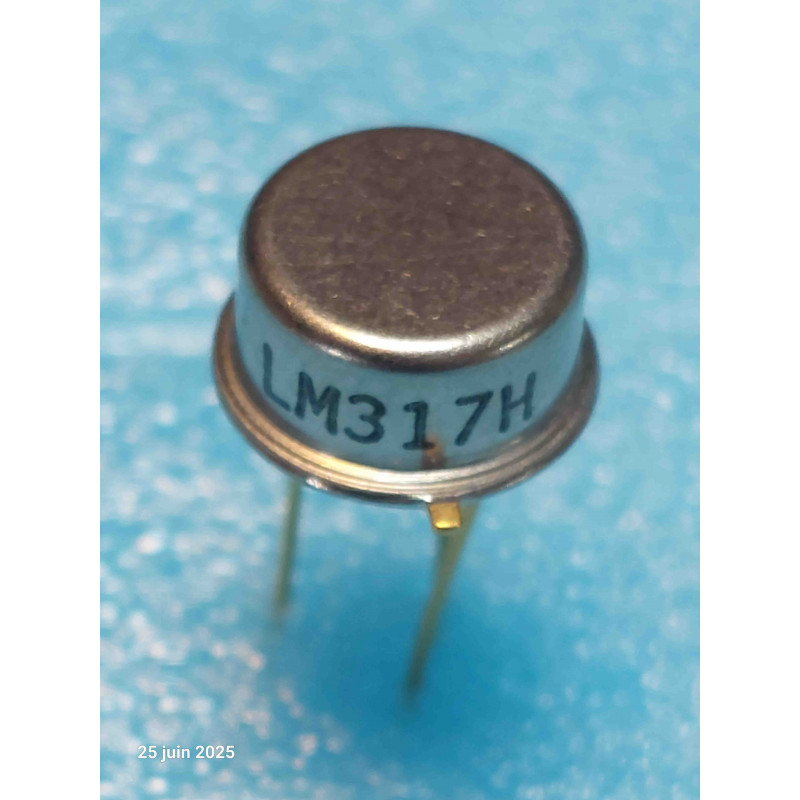

Le LM317H est la version d'élite et de haute précision du célèbre régulateur linéaire positif à trois bornes ajustables. Fabriqué à l'époque par National Semiconductor, il est logé dans un boîtier métallique rond de type TO-39 (souvent assimilé au format TO-5 à 3 broches) doté de pattes dorées (Gold Pins).
Contrairement aux versions classiques en boîtier plastique TO-220 (LM317T) qui délivrent 1,5 A, la version en boîtier métallique "H" est spécifiquement calibrée pour fournir un courant maximal de 500 mA (0,5 A). Ce composant de grade militaire/instrumentation offre une stabilité thermique exceptionnelle, un bruit de fond ultra-faible et un coefficient de dérive minimal. C'est une pièce New Old Stock (NOS) rare et précieuse, indispensable pour la restauration d'appareillages de mesure de laboratoire haut de gamme, d'équipements audio audiophiles (préamplis, circuits de re-clocking) ou d'instruments aéronautiques.
Note technique & Configuration des Broches :
Vue de dessous (les broches orientées vers vous, l'ergot de détrompage métallique pointant vers la gauche/le bas) :
Broche 1 (ADJ) : Broche d'ajustement (située juste à côté de l'ergot détrompeur).
Broche 2 (VIN) : Entrée non régulée.
Broche 3 (VOUT) : Sortie régulée.
Le Piège du Boîtier : Attention, sur ce modèle TO-39, la semelle/le capot métallique est connecté électriquement à la broche 3 (VOUT). Si vous montez le régulateur traversant sur un dissipateur thermique ou un châssis, celui-ci ne doit surtout pas toucher la masse sous peine de court-circuiter la sortie de votre alimentation.
Conseils Pro pour l'Atelier :
Dissipation thermique du boîtier TO-39 : Le boîtier métallique dissipe très bien les calories dans l'air ambiant par rapport au plastique, mais sa surface d'échange reste petite. Si la différence entre la tension d'entrée et la tension de sortie (Vin - Vout) est élevée (par exemple entrée 24V, sortie 5V), le circuit va chauffer très vite, même à 200 mA. N'hésitez pas à lui clipser un petit dissipateur thermique en étoile dédié aux boîtiers TO-5/TO-39 pour sécuriser son point de fonctionnement.
Calcul du pont de résistances : Comme pour le modèle ISOWATT décrit plus tôt, la tension de référence interne est de 1,25V entre la broche de sortie et la broche d'ajustement. Pour garantir une excellente régulation à faible courant sur cette version de précision, utilisez une résistance R1 de 240 Ohms (ou 120 Ohms) de haute précision (film métallique 1% ou 0,1%) entre VOUT et ADJ.
