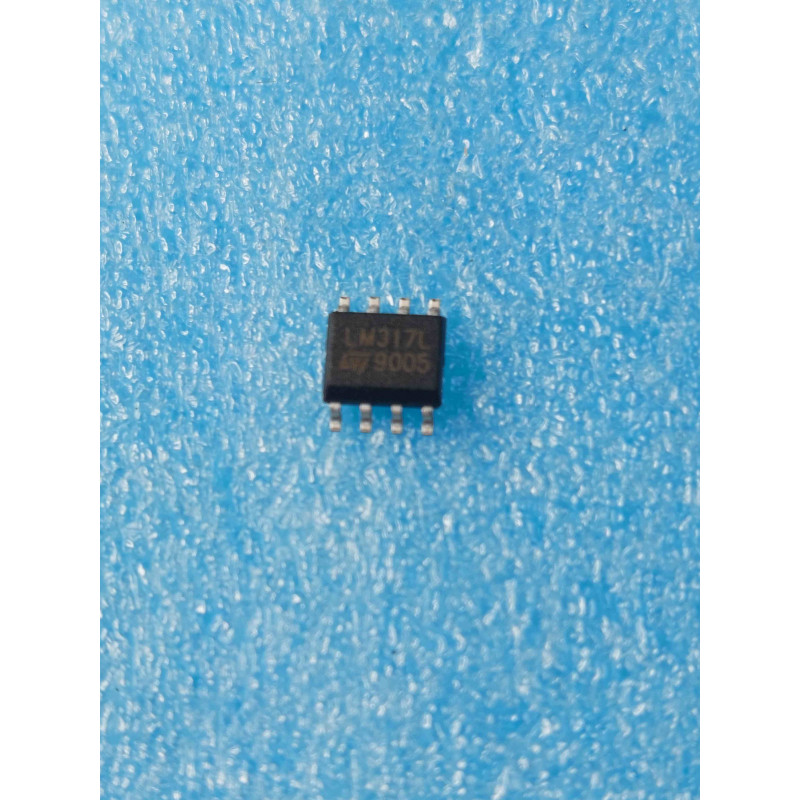

Le LM317L (couramment marqué LM317L ou LM317LMX) est un circuit intégré analogique monolithique, conçu à l'origine par le fondeur américain National Semiconductor (gamme standardisée reprise et produite par Texas Instruments). Ce composant adopte un format miniature destiné au montage en surface (CMS / SMD) de type SOIC-8 (Small Outline Integrated Circuit à 8 broches, corps étroit de 150 mils).
La lettre L au sein de la référence spécifie de manière stricte la variante Basse Puissance (Low Power) du célèbre standard LM317. Elle limite le courant de sortie nominal à un maximum de 100 milliampères (100mA), ce qui permet d'intégrer le régulateur dans des boîtiers très compacts.
Il s'agit d'un régulateur de tension positive linéaire ajustable de précision (Adjustable Positive Voltage Regulator, boîtier SOIC-8). Conçu pour s'affranchir des limitations des régulateurs fixes (comme la série 78Lxx), le LM317L accepte une tension d'entrée brute pouvant aller jusqu'à 40 Volts et permet de configurer, à l'aide d'un simple pont de deux résistances externes, une tension de sortie stable sur une plage allant de 1,2 Volt à 37 Volts. On retrouve très fréquemment ce grand classique industriel sur les cartes électroniques des années 90 à nos jours pour alimenter des sous-ensembles analogiques locaux, des étages de référence de tension, des circuits de polarisation de capteurs ou de petits modules logiques embarqués exigeant un rail d'alimentation propre et exempt de bruit de commutation. Géré en qualité New Old Stock (NOS), ce circuit d'origine est une pièce de maintenance de base indispensable pour l'atelier.
Le diagnostic de la tension de sortie bloquée au maximum (Le piège de la broche ADJ coupée ou en l'air) : C'est la panne classique d'atelier sur une platine ayant subi un choc thermique ou une micro-fissure de soudure. Si le LM317L renvoie en sortie une tension pratiquement identique à la tension d'entrée brute (par exemple 24V en sortie pour 26V en entrée) au lieu des 5V attendus, contrôlez immédiatement la broche 5 (ADJ). Méthode d'atelier : Si la ligne reliant la broche ADJ à la résistance $R2$ ou à la masse est coupée, le courant d'ajustement ne peut plus s'écouler. L'amplificateur d'erreur interne sature, ce qui ouvre le transistor de puissance interne au maximum. Si la ligne ADJ est saine mais que le défaut persiste, le transistor interne est en court-circuit direct (claquage par surintensité). Remplacez le circuit par ta pièce NOS.
Le piège de la tension résiduelle minimale de 1,25 Volt : Rappel utile à l'établi : de par sa conception, un LM317L ne peut jamais réguler une tension descendante jusqu'à 0 Volt sans un circuit de polarisation négatif auxiliaire. Sa limite basse absolue est dictée par sa référence interne de 1,25V. Si vos résistances de configuration sont correctes mais que la sortie refuse de descendre sous cette valeur, le comportement du composant est tout à fait normal.
La règle de l'art pour la stabilité (Le condensateur de sortie) : Bien que le LM317L soit stable sans condensateur dans la plupart des cas, sa réponse transitoire aux appels de courant est grandement améliorée en ajoutant un petit condensateur au tantale ou céramique (généralement de 1 µF à 10 µF) directement sur les broches de sortie. Conseil de sécurité : Si vous utilisez des condensateurs de sortie de forte valeur (supérieure à 10 µF), soudez systématiquement une diode de protection anti-retour (type 1N4148 ou 1N4007) en inverse entre la broche de sortie et la broche d'entrée. Cela évitera que le condensateur de la carte ne se décharge à l'envers à travers le silicium de la puce lors de la coupure de l'alimentation principale, un phénomène destructeur pour les jonctions fragiles de la version Low Power.
Précautions de brasage et dissipation thermique : Puisque le format SOIC-8 évacue ses calories principalement par ses broches de sortie (1, 2, 3, 6, 7), assurez-vous que les plages de cuivre entourant ces pastilles sur la carte sont larges et propres. Réglez votre station d'atelier à 310 degrés Celsius maximum et soudez le composant rapidement à l'aide d'un flux de qualité pour garantir un excellent transfert thermique sans fatiguer le plastique.
