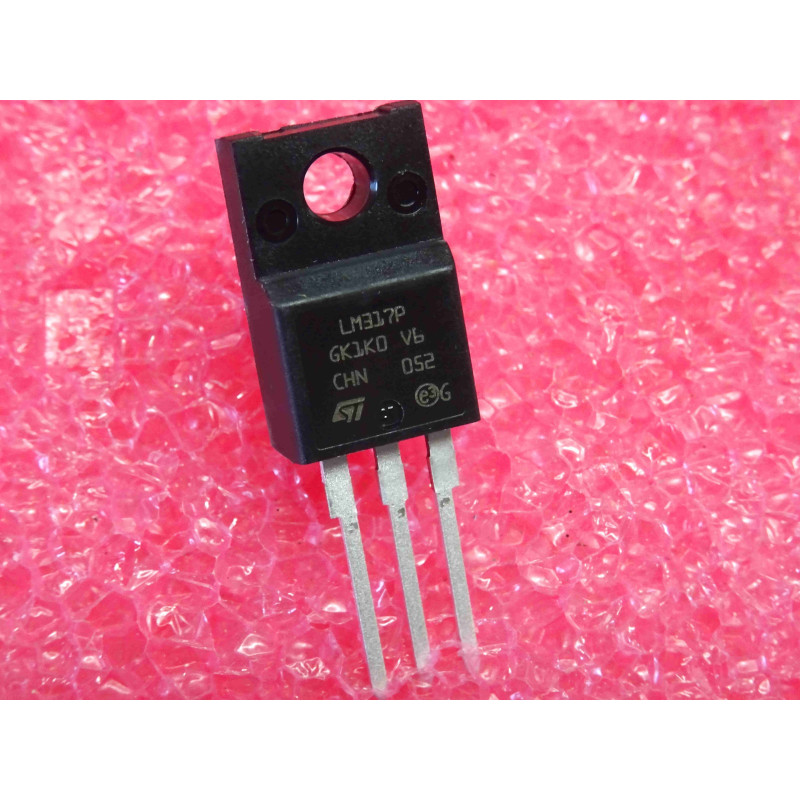

Le LM317P est la déclinaison spécifique en boîtier isolé du célèbre régulateur linéaire positif à trois bornes ajustables. Logé dans un boîtier ISOWATT220 (le format tout-plastique propriétaire de ST), il est capable de délivrer un courant supérieur à 1,5 A sur une plage de tension de sortie réglable allant de 1,2 V à 37 V.
Ce composant intègre des protections internes avancées : limitation du courant de court-circuit, protection contre les surcharges thermiques et protection de la zone de sécurité du transistor de puissance de sortie. Le fait qu'il soit en boîtier ISOWATT220 en fait une pièce New Old Stock (NOS) de choix pour simplifier les montages en atelier, éliminant le besoin de kits d'isolation au mica ou au silicone.
Contrairement au boîtier TO-220 classique (comme le LM317T) où la semelle métallique arrière est reliée en interne à la broche de sortie (VOUT), le boîtier ISOWATT220 est intégralement encapsulé dans un plastique haute performance thermique.
Avantage à l'assemblage : Vous pouvez visser le LM317P directement sur le radiateur ou le châssis métallique de l'équipement sans utiliser de canon isolant en plastique ni de plaquette de mica ou de feuille de silicone (Sil-Pad). L'isolation électrique de 2 000 V est assurée de base par le boîtier lui-même, tout en maintenant un bon transfert thermique vers le dissipateur.
Note technique & Formule de Calcul :
Le LM317P maintient une tension de référence constante de 1,25 V (Vref) entre sa broche de sortie (Output) et sa broche d'ajustement (Adjustment). La tension de sortie se calcule ainsi à l'aide d'un pont diviseur composé de deux résistances (R1 entre Adj et Out, et R2 entre Adj et la Masse) :
Vout = 1,25 V x (1 + R2 / R1)
(La valeur standard recommandée pour R1 est de 240 Ohms).
Conseils Pro :
Le piège des diodes de protection contre les retours de courant : Si votre montage utilise de forts condensateurs chimiques en sortie (supérieurs à 10 µF) et que l'alimentation d'entrée est coupée brutalement ou court-circuitée, la décharge du condensateur de sortie va refluer à l'envers à travers le LM317P. Les transistors internes ne supportent pas ce courant inverse. La bonne pratique : Soudez systématiquement une diode de protection standard (type 1N4002 ou 1N4007) en parallèle inverse sur le régulateur (Anode sur VOUT, Cathode sur VIN) pour dériver ce courant de retour.
Stabilité et découplage : Bien que le LM317P puisse fonctionner sans condensateurs si les pistes sont courtes, il est vivement conseillé de placer un condensateur au tantale ou chimique de 0,1 µF en entrée et un condensateur de 1 µF (ou plus) en sortie pour éliminer tout risque d'oscillation haute fréquence et améliorer drastiquement la réponse transitoire lors des appels de courant de vos circuits de test.
