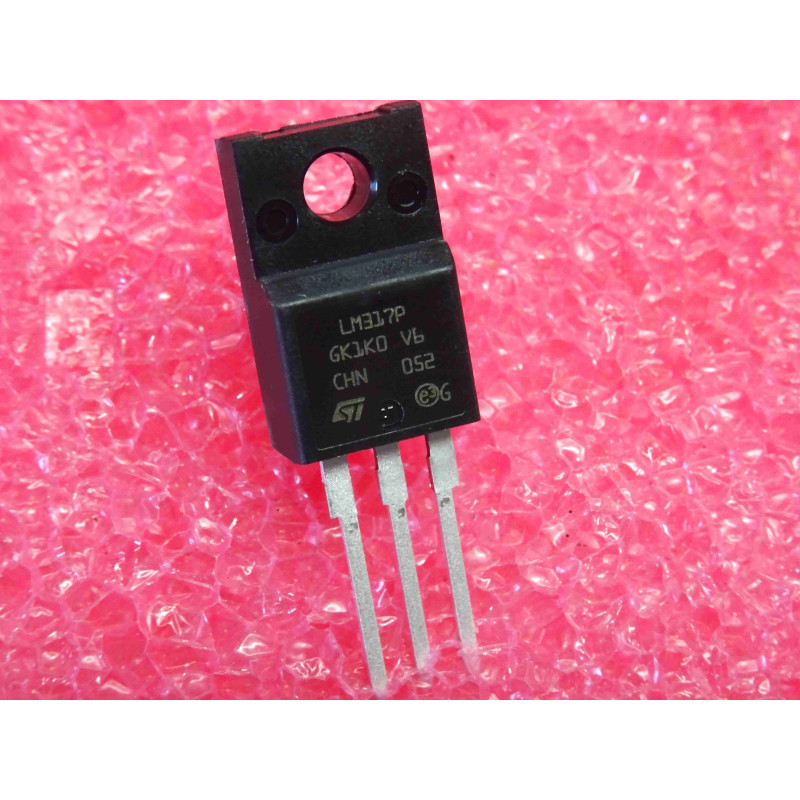

Circuit intégré régulateur de tension positive linéaire réglable de référence universelle (Adjustable Positive Voltage Regulator), fabrication d'origine par STMicroelectronics, référence LM317P (série LM117 / LM217 / LM317 en boîtier entièrement isolé plastique ISOWATT220 / TO-220FP). Conçu pour fournir une tension de sortie réglable de +1,2 V à +37 V DC avec un courant de sortie garanti supérieur à 1,5 A (jusqu'à 2,2 A crête sous refroidissement adéquat), ce composant se distingue par son boîtier moulé intégrant une isolation diélectrique complète de la semelle thermique (tenue d'isolement typique de 2000 V RMS). Il intègre en interne une limitation de courant de court-circuit indépendante de la température, une coupure thermique automatique (Thermal Shutdown) et une protection de l'aire de sécurité (SOA).
Boîtier Isolé ISOWATT220 (Zéro Court-Circuit Radiateur) : Contrairement au TO-220 standard dont la semelle est reliée à Vout (broche 2), le boîtier ISOWATT220 permet un vissage direct sur n'importe quel dissipateur ou châssis métallique sans kit d'isolation mica / Sil-Pad ni canon isolant.
Plage de Tension Étendue (+1,2 V à +37 V) : Permet de couvrir la quasi-totalité des besoins d'alimentation continue à partir d'un simple potentiomètre ou d'un couple de résistances fixes.
Excellente Réjection d'Ondulation (80 dB) : En ajoutant un simple condensateur de découplage sur la broche ADJ, la réjection du bruit secteur et de l'ondulation résiduelle atteint 80 dB, idéal pour les montages audio et préamplificateurs de précision.
Protections Embarquées Complètes : Limitation interne de surintensité, sécurité contre les surcharges thermiques et limitation de puissance dissipée active même si la broche d'ajustement est déconnectée accidentellement.
Calcul de la Tension de Sortie (Pont Diviseur) :
La tension de sortie se règle via deux résistances R1 (placée entre Vout et ADJ, valeur standard recommandée : 240 ohms) et R2 (entre ADJ et GND) selon la formule : Vout = 1,25 × (1 + R2 / R1) + (Iadj × R2).
Le terme lié au courant d'ajustement (Iadj environ 50 µA à 100 µA) étant négligeable avec R1 = 240 ohms, la formule simplifiée Vout = 1,25 × (1 + R2 / R1) offre une excellente précision.
Repérage des Broches (Attention à l'ordre LM317 vs 78xx) :
Placer le composant vu de face (inscriptions visibles, broches vers le bas) :
Broche 1 (gauche) : Ajustement (ADJ)
Broche 2 (centre) : Sortie régulée (+Vout)
Broche 3 (droite) : Entrée (+Vin)
Dissipation Thermique & Montage Mécanique :
La puissance thermique dissipée suit la relation : Pd = (Vin - Vout) × Iout.
Bien que le boîtier soit isolé, appliquer une fine pellicule de pâte thermique entre la semelle plastique et le radiateur pour garantir un transfert thermique efficace.
Condensateurs & Diodes de Protection Recommandés :
En entrée (Vin) : Placer un condensateur de 0,1 µF céramique (ou 10 µF électrolytique) au plus près de la broche 3 si le régulateur est distant du filtrage principal.
En sortie (Vout) : Ajouter un condensateur de 1 µF tantale ou 10 µF à 22 µF électrolytique pour optimiser la réponse transitoire.
Diodes de protection : Pour des tensions de sortie supérieures à 25 V ou en présence de fortes capacités en sortie (supérieures à 25 µF), monter une diode 1N4007 en inverse entre Vout (anode) et Vin (cathode) pour protéger le régulateur lors de l'extinction.
