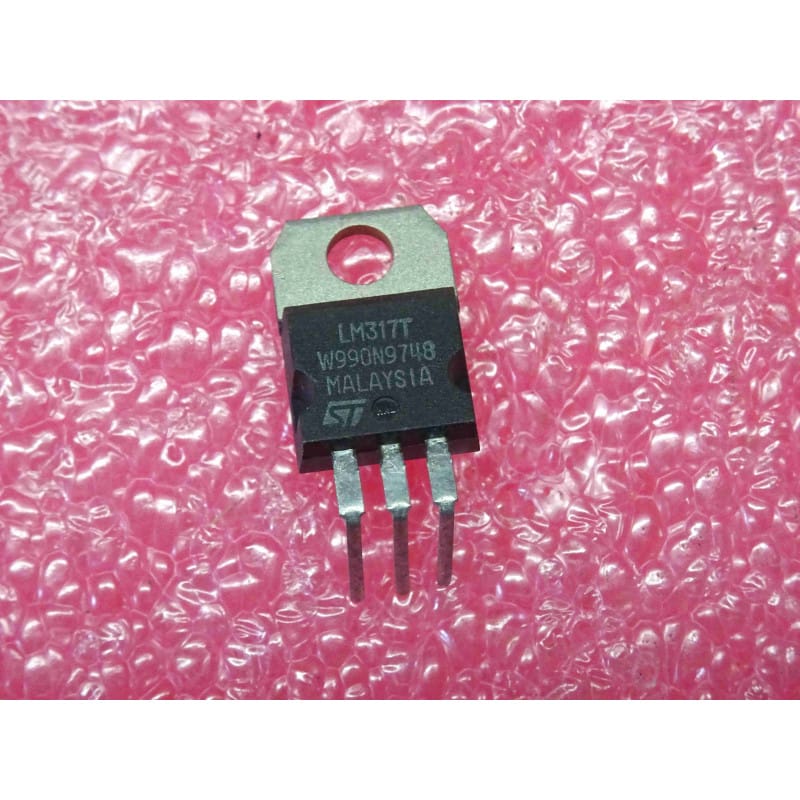

Lot de trois (3) circuits intégrés régulateurs de tension linéaire positive ajustable universels, référence standard LM317T (LM317 T). Référence incontournable de l'électronique de puissance, ce composant est conçu pour fournir une tension de sortie réglable de +1,2 V à +37,0 V DC avec un courant de sortie continu garanti de 1,5 A (jusqu'à 2,2 A crête sous refroidissement adapté). Logé en boîtier standard TO-220 à 3 broches traversantes, il intègre sur la puce de silicium une protection complète contre les courts-circuits, une coupure thermique automatique en cas de surchauffe (Thermal Shutdown) et une limitation de l'aire de sécurité (SOA).
Standard Universel Éprouvé : Composant tout-terrain par excellence, facile à mettre en œuvre pour concevoir toute alimentation régulée entre 1,2 V et 37 V.
Mise en Œuvre Simple à 2 Résistances : Ne nécessite qu'une résistance fixe et un potentiomètre (ou deux résistances fixes pour une tension figée) pour programmer la tension désirée.
Linéarité & Faible Bruit Résiduel : Excellente propreté du signal sans résidu de découpage haute fréquence, parfait pour les étages audio, préamplificateurs et circuits analogiques sensibles.
Protections Embarquées Automatiques : Limitation du courant en cas de court-circuit direct en sortie, protection thermique par coupure et compensation de la zone de sécurité du transistor ballast interne.
Repérage du Brochage (Vue de Face, Marquage Visible, Broches Vers le Bas) :
Broche 1 (Gauche) : Ajustement (ADJ)
Broche 2 (Centre) : Sortie régulée (Vout)
Broche 3 (Droite) : Entrée brute (Vin)
Languette métallique arrière (Tab) : Reliée électriquement à la broche 2 (Vout)
Attention : La semelle métallique arrière étant au potentiel Vout (et non à la masse 0V), utiliser un kit d'isolation (canon isolant + feuille mica ou Sil-Pad) si le radiateur est relié à la masse générale ou au châssis métallique.
Formule de Calcul de la Tension de Sortie :
Formule standard : Vout = 1,25 * (1 + R2 / R1) + (Iadj * R2).
Choisir R1 = 240 ohms (ou 120 ohms) entre la broche 2 (Vout) et la broche 1 (ADJ) pour assurer le courant de charge minimal de 5 à 10 mA.
Placer la résistance fixe ou le potentiomètre R2 entre la broche 1 (ADJ) et la masse 0V.
Dissipation Thermique & Radiateur :
Puissance dissipée sous forme de chaleur : Pd = (Vin - Vout) * Iout.
Exemple : Avec Vin = 15 V et Vout = 5 V sous 1 A, Pd = (15 - 5) * 1 = 10 W.
Dès que la puissance à dissiper dépasse 1 à 1,5 W, visser obligatoirement le composant sur un radiateur thermique en aluminium avec une fine couche homogène de pâte thermique.
Condensateurs & Diodes de Protection Recommandés :
En entrée (Vin) : Condensateur de 0,1 µF céramique ou 1 µF tantale au plus près de la broche 3 pour éviter toute oscillation parasite de ligne.
En sortie (Vout) : Condensateur de 1 µF tantale ou 10 µF à 47 µF électrolytique au plus près de la broche 2 pour assurer une réponse transitoire rapide.
Sur la broche ADJ : Un condensateur de 10 µF entre ADJ et la masse porte la réjection de ronflement jusqu'à 80 dB.
Diodes de protection : Si Cout est supérieur à 25 µF ou si un condensateur est utilisé sur ADJ, monter une diode 1N4007 en inverse entre Vout (anode) et Vin (cathode), et une seconde entre ADJ (anode) et Vout (cathode).
Composants de Régulation Linéaire Positive & Alimentation / Lot de 3 régulateurs LM317T (+1,2V à +37V 1,5A) boîtier TO-220 neufs.
