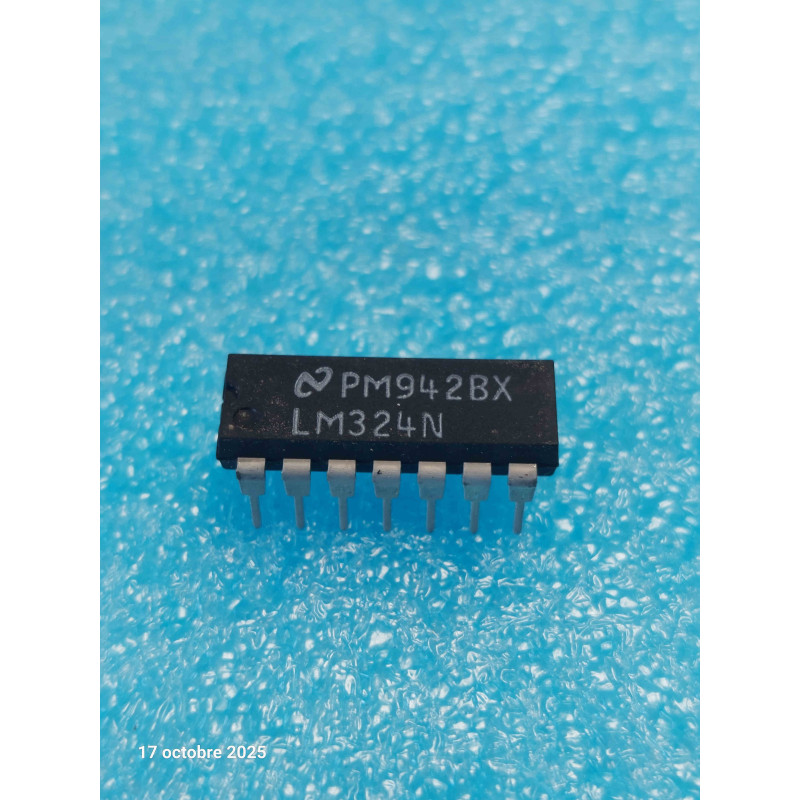

Le LM324N est un circuit intégré monolithique regroupant quatre amplificateurs opérationnels indépendants à gain élevé et compensation de phase interne. Conçu pour fonctionner sur une large plage de tensions, sa principale force est sa capacité à fonctionner avec une alimentation simple (asymétrique) basse tension, tout en conservant une consommation de courant dérisoire. C'est le composant le plus répandu au monde pour la maintenance, la détection de seuils, le filtrage de signaux et les montages industriels ou éducatifs.
Note technique :
Entrée au niveau du zéro (True Zero / Ground Sensing) : L'étage d'entrée différentiel à transistors Darlington permet à la plage de tension d'entrée en mode commun d'inclure directement la masse (0V), même lorsqu'il est alimenté par une simple tension positive. La sortie peut elle aussi descendre quasiment jusqu'à 0V.
Brochage Universel (DIP14) : Il utilise le standard absolu des quadruples boîtiers : les sorties sont situées aux extrémités (broches 1, 7, 8 et 14), le pôle positif VCC+ est en haut (broche 4) et la masse (ou VCC-) est en bas (broche 11).
Conseils Pro :
Le piège de la distorsion de croisement (Crossover Distortion) : Le LM324N est optimisé pour consommer très peu d'énergie au repos, ce qui se traduit par un étage de sortie en Classe B. Si vous l'utilisez pour traiter un signal audio alternatif (sinusoïde pure), vous observerez une distorsion de croisement au moment où le signal passe par zéro.
Astuce pro : Pour éliminer cette distorsion en audio sans changer de puce, connectez une résistance de tirage (pull-down) d'environ 10 kOhms entre la broche de sortie et la masse (ou le rail négatif). Cela force l'étage de sortie à travailler en Classe A sur une partie de sa course.
Maintenance & Diagnostic (Panne de canal ou échauffement) : 1. Si l'un des quatre canaux reçoit une décharge ou une surtension sur son entrée (par exemple un capteur externe en court-circuit), il est fréquent que seule cette sortie reste bloquée au maximum de la tension (VCC+). Cependant, le canal endommagé se met souvent à fuir en interne : touchez le boîtier, s'il devient très chaud au repos, le circuit complet est défaillant.
2. En cas de sifflement haute fréquence (auto-oscillation), rappelez-vous que le LM324N a une vitesse de balayage (slew rate) modeste de 0,5 V/µs. Il est parfait pour réguler des tensions ou filtrer des signaux lents, mais ne le substituez jamais à un circuit rapide (type TL084 ou LF347) dans un étage audio haute fidélité.
