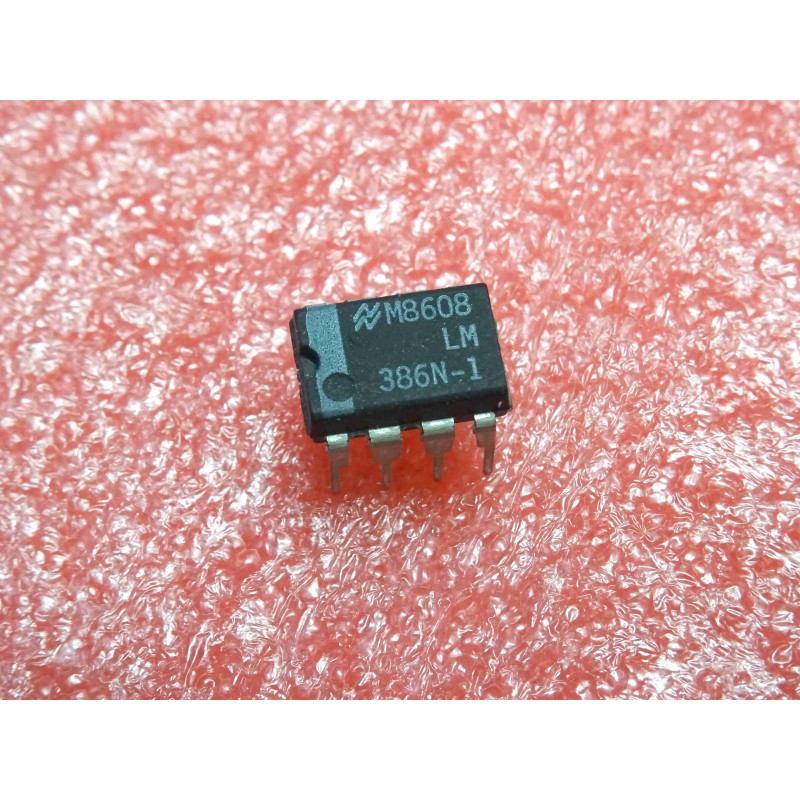

Le LM386N-1 est la déclinaison la plus classique et la plus largement répandue de la célèbre famille d'amplificateurs audio basse tension de National Semiconductor. Logé dans un boîtier DIP8, la spécification -1 désigne la version standard de la puce, optimisée pour une tension d'alimentation nominale allant de 4V à 12V. Ce composant unique est conçu pour amplifier des signaux audio de faible puissance afin de piloter directement un petit haut-parleur (généralement de 8 ohms) avec un nombre extrêmement réduit de composants externes. Sa consommation électrique dérisoire en veille en fait la référence historique incontournable pour l'électronique nomade sur pile, les petites radios de poche, les interphones, les montages électroniques ludiques et les mini-amplificateurs de guitare portatifs des années 80 et 90.
Note technique :
Distinction de la gamme (Le piège du suffixe) : C'est un point capital lors des réparations. La version LM386N-1 est limitée à une tension maximale absolue de 12V. Si elle est implantée par erreur sur une carte conçue pour un LM386N-4 (qui lui accepte jusqu'à 18V), la puce subira un stress de surtension électrique immédiat et sera détruite.
Architecture à Gain Flexible : Sans aucun composant connecté entre la broche 1 et la broche 8, un réseau de résistances internes fige le gain à 20 (26 dB). En plaçant simplement un condensateur de 10 µF entre ces deux broches, le gain passe à 200 (46 dB).
Conseils Pro :
Le piège de l'alimentation partagée et du sifflement (Motorboating) : Le LM386N-1 est très sensible aux variations de tension sur son entrée si l'alimentation alimente également d'autres composants actifs (comme des microcontrôleurs ou des circuits logiques). Si l'appareil émet un cliquetis ou un sifflement rythmique de basse fréquence, contrôlez immédiatement le condensateur de découplage de la broche 7 (Bypass). Ce condensateur (généralement de 10 µF) filtre la tension interne de l'étage d'entrée. S'il est manquant ou usé, l'amplificateur réinjecte ses propres variations de puissance en boucle, créant cette oscillation parasite.
Diagnostic & Condensateur de Liaison : 1. La broche 5 est la sortie haut-parleur. En raison de sa structure interne, cette broche présente une tension continue égale à la moitié de la tension d'alimentation (Vcc / 2). Il est donc strictement obligatoire qu'un condensateur chimique de liaison (100 µF à 470 µF) soit présent en série pour bloquer ce courant continu avant le haut-parleur. Si ce condensateur d'époque fuit ou est en court-circuit, le haut-parleur va saturer, le son sera complètement distordu, et la puce va chauffer instantanément jusqu'à griller.
2. Ce composant original de chez National Semiconductor en état New Old Stock est la pièce de choix pour restaurer fidèlement, sans altération des performances d'époque ni de la signature sonore originale, les consoles de jeux portables (comme les Game Boy), les anciens talkie-walkies grand public ou les circuits de pré-écoute d'instruments de musique vintage.
