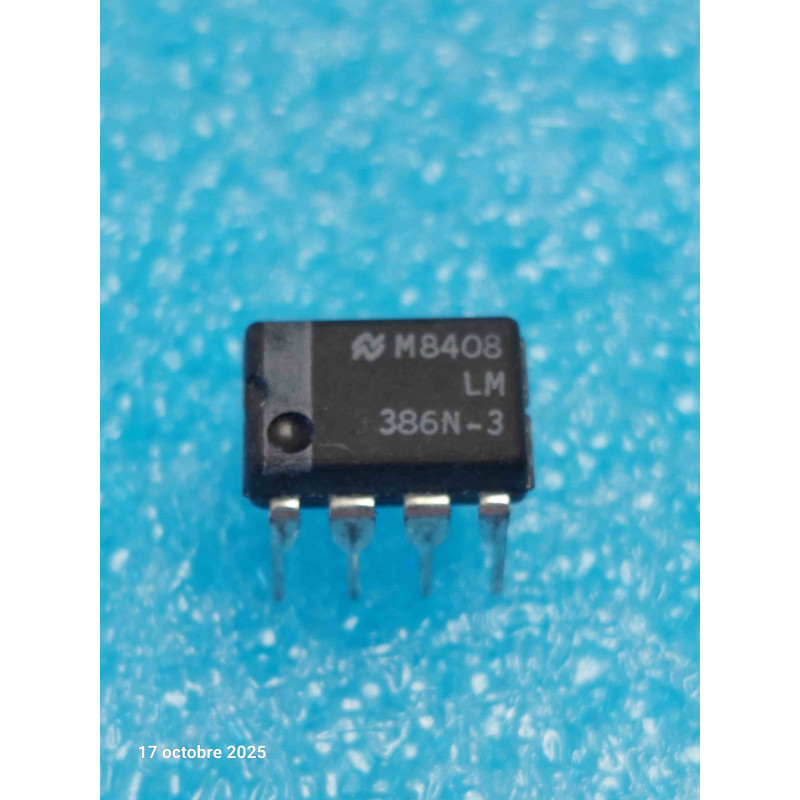

Le LM386N-3 est une variante à performances accrues du célèbre amplificateur audio monocanal basse tension de National Semiconductor. Présenté dans un boîtier DIP8, cette déclinaison spécifique -3 se distingue par une tenue en tension supérieure et une puissance de sortie accrue par rapport à la version standard (-1). Capable de supporter une alimentation allant jusqu'à 15V, ce circuit intégré est conçu pour piloter de petits haut-parleurs (4 à 16 ohms) avec un excellent rendement et un minimum de composants périphériques. C'est la pièce de rechange d'époque idéale pour les applications exigeant un peu plus de dynamique sonore, comme les récepteurs radio de table haut de gamme, les circuits d'interphonie alimentés sur secteur ou les petits amplificateurs d'instruments de musique des années 80 et 90.
Note technique :
Le piège de la compatibilité ascendante (Avantage du -3) : Le LM386N-3 offre une excellente flexibilité pour la maintenance. S'il est utilisé pour remplacer une version LM386N-1 (limitée à 12V), il fonctionnera parfaitement et offrira une marge de sécurité thermique et électrique supérieure. En revanche, il ne peut pas remplacer le modèle haut de gamme LM386N-4, qui est le seul à tolérer des tensions jusqu'à 18V.
Architecture Intégrée : Les entrées sont référencées à la masse en interne, tandis que la sortie (broche 5) se centre automatiquement à la moitié de la tension d'alimentation (Vcc / 2) pour permettre une excursion maximale du signal audio sans distorsion asymétrique.
Conseils Pro :
Le piège de la dissipation thermique sous 12V / 15V : Comme le modèle -3 délivre une puissance supérieure (jusqu'à 500 mW et plus selon la tension), il dissipe également plus de calories qu'un modèle -1. Si la puce est alimentée au-delà de 12V sur le circuit imprimé, assurez-vous que les pistes de cuivre reliées aux broches de masse (particulièrement la broche 4) sont larges et bien soudées, car elles servent de dissipateur thermique naturel à travers le plastique du boîtier. Une soudure sèche ou une pastille décollée entraînera une surchauffe rapide et une mise en sécurité (ou destruction) de la puce.
Diagnostic & Stabilité (Réseau de Zobel) : 1. Ne négligez jamais l'état de la cellule RC de protection (généralement une résistance de 10 ohms associée à un condensateur de 50 nF) branchée entre la sortie broche 5 et la masse. Sous une tension d'alimentation élevée de 12V à 15V, l'absence ou la dérive de ces composants d'époque provoquera des oscillations haute fréquence inaudibles qui feront surchauffer la puce instantanément, même sans aucun signal audio en entrée.
2. Ce composant d'origine National Semiconductor en état New Old Stock est indispensable pour dépanner les circuits audio d'époque sans dénaturer le gain initial, le taux de distorsion ni l'implantation stricte du circuit imprimé original.
