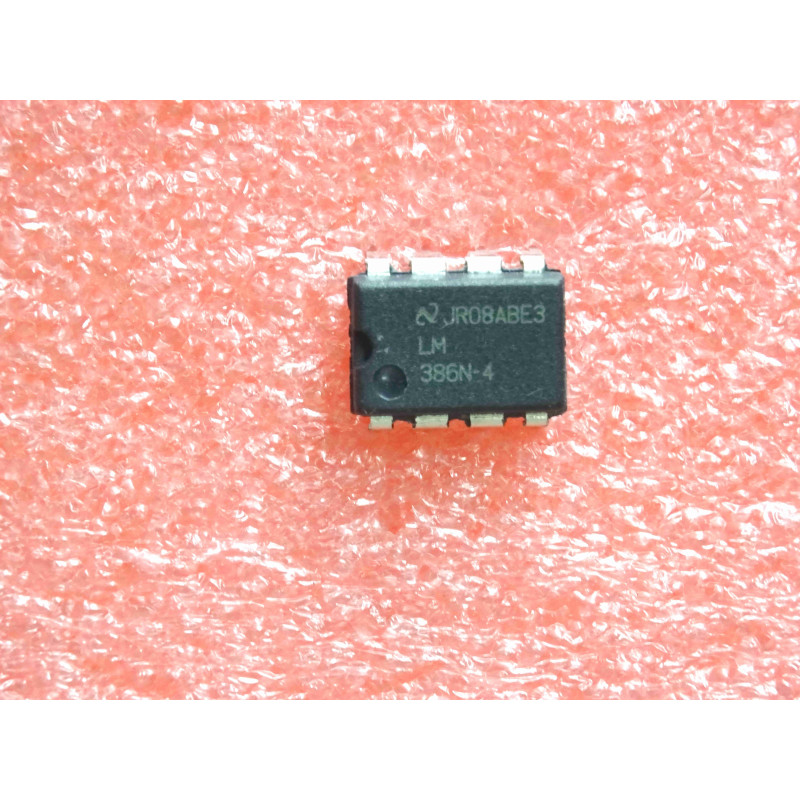

Le LM386N-4 est un amplificateur de puissance audio monolithique basse tension conçu pour les applications grand public et portables. Fabriqué historiquement par National Semiconductor, il permet d'amplifier un signal audio pour piloter directement un petit haut-parleur (de 4 à 32 ohms) avec un minimum de composants externes.
La version "-4" est la déclinaison la plus performante et la plus robuste de la famille LM386. Elle se distingue par une plage de tension d'alimentation étendue (jusqu'à 18V) et une puissance de sortie supérieure, ce qui en fait un composant très recherché pour la restauration de consoles de jeux portables rétro (Game Boy, Game Gear), de petites radios portatives, d'interphones, d'amplificateurs de guitare de poche (type Smokey Amp ou Ruby Amp) ou de modules de bruitage pour le modélisme.
Note technique :
Gain Interne Modulable : Par défaut, lorsque les broches 1 et 8 sont laissées libres, le gain en tension interne du LM386 est fixé à 20 (26 dB). En connectant un condensateur de 10 µF entre les broches 1 et 8, le gain grimpe immédiatement à 200 (46 dB), ce qui permet d'adapter le circuit à des signaux d'entrée très faibles (comme un micro ou un micro de guitare).
Consommation au Repos Minimale : En l'absence de signal, le circuit ne consomme que 4 mA sous 6V, ce qui le rend idéal pour les applications alimentées par pile 9V.
Conseils Pro :
Remplacement et Supériorité du "-4" : Le LM386N-4 remplace avantageusement et sans aucune modification toutes les autres versions moins puissantes (LM386N-1, LM386N-3). L'inverse n'est pas vrai : si votre carte d'origine l'alimente en 15V, une version standard -1 grillerait instantanément, alors que le -4 encaissera la tension sans problème.
Maintenance & Diagnostic (Son distordu, friture ou absence de son) :
Le condensateur de sortie : Le LM386 fonctionne avec une alimentation simple, sa sortie (broche 5) est donc polarisée à la moitié de la tension d'alimentation. Un gros condensateur électrolytique de liaison (souvent 220 µF à 470 µF) est obligatoire en sortie pour bloquer cette composante continue avant le haut-parleur. Si le son est ultra-faible, aigu ou totalement absent, ce condensateur est très souvent sec ou en court-circuit.
Élimination du sifflement (Réseau de Boucherot / Snubber) : Si l'amplificateur se met à chauffer anormalement et produit un sifflement aigu (auto-oscillation haute fréquence), vérifiez le réseau de protection en sortie (broche 5) composé d'un condensateur de 50 nF (0,05 µF) en série avec une résistance de 10 ohms reliés à la masse. Si l'un de ces composants est manquant ou endommagé, le circuit devient instable.
