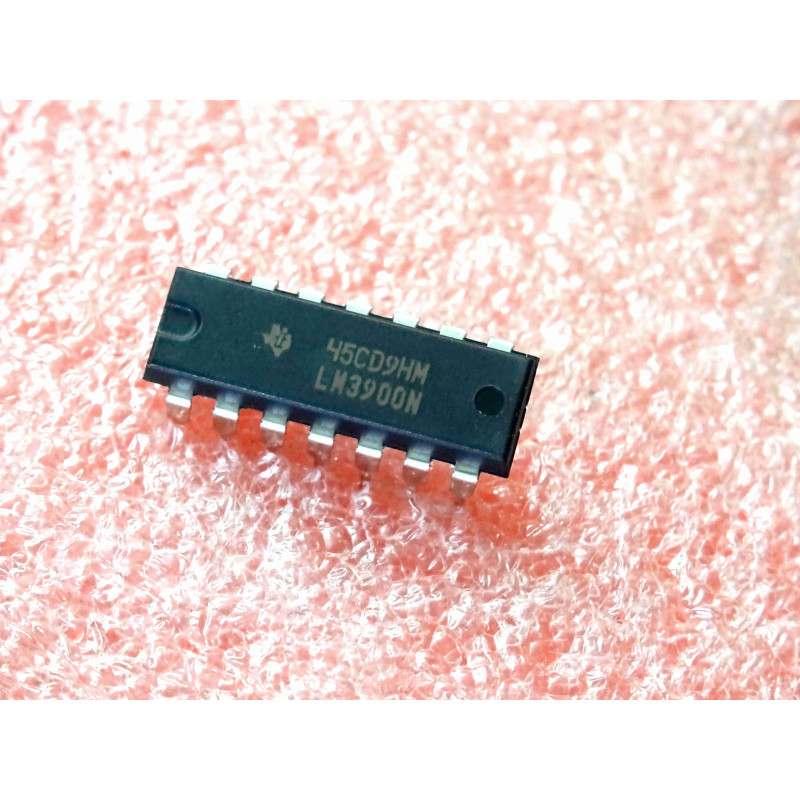

Le LM3900N est un circuit intégré historique et très particulier regroupant quatre amplificateurs opérationnels indépendants dans un boîtier DIP14. Contrairement aux amplificateurs opérationnels classiques (qui fonctionnent en amplification de tension), le LM3900N utilise une architecture unique d'amplificateurs à miroir de courant, communément appelés Amplificateurs Norton.
Au lieu de comparer les tensions sur ses entrées, le LM3900N compare les courants d'entrée. Cette spécificité lui permettait à l'époque d'offrir de larges excursions de signaux en fonctionnant sous une alimentation unique très basse (dès +4,5V), tout en conservant un sifflement et un coût minimes. C'est une pièce New Old Stock (NOS) incontournable pour la réparation de synthétiseurs analogiques vintage, de pédales d'effets (distorsions/filtres), d'orgues électroniques et d'équipements audio ou industriels des années 70 et 80.
⚠️ Alerte de non-interchangeabilité : Bien qu'il soit logé dans un boîtier DIP14 et s'appelle "Operational Amplifier", le LM3900N n'a absolument rien à voir avec un ampli-op quadruple classique de type LM324 ou TL084. Le brochage est totalement différent, et son principe interne est unique :
Entrée inverseuse (-) : Présente une impédance très basse (environ 0,7V au-dessus de la masse). Le signal doit y être injecté sous forme de courant via une résistance série.
Entrée non-inverseuse (+) : Envoie le courant entrant directement dans un miroir de courant interne. Le circuit cherche à équilibrer le courant entre l'entrée (+) et l'entrée (-).
Si vous tentez de l'utiliser comme un suiveur de tension ou un amplificateur classique sans insérer de résistances de limitation de courant sur ses entrées, les transistors internes s'ouvriront au maximum et le composant pourra saturer ou griller instantanément.
Conseils Pro pour l'Atelier et la Réparation :
Maintenance des Synthétiseurs Vintage : Le LM3900N est massivement utilisé dans des générateurs de fonctions, des oscillateurs (VCO), des filtres (VCF) et des générateurs d'enveloppe d'époque. Si vous dépannez un module analogique et constatez qu'un canal audio est totalement muet ou sature d'un côté de l'alimentation, vérifiez les résistances de polarisation d'entrée connectées au LM3900. Une dérive de ces résistances change le point de fonctionnement du miroir de courant et bloque l'ampli.
Condensateur de liaison obligatoire : Comme les entrées du LM3900 restent fixées à la tension de seuil d'une jonction de diode (environ 0,6V à 0,7V), l'injection d'un signal alternatif externe exige systématiquement un condensateur de liaison (DC-Block) en série avec la résistance d'entrée pour ne pas perturber la polarisation en courant continu du circuit.
