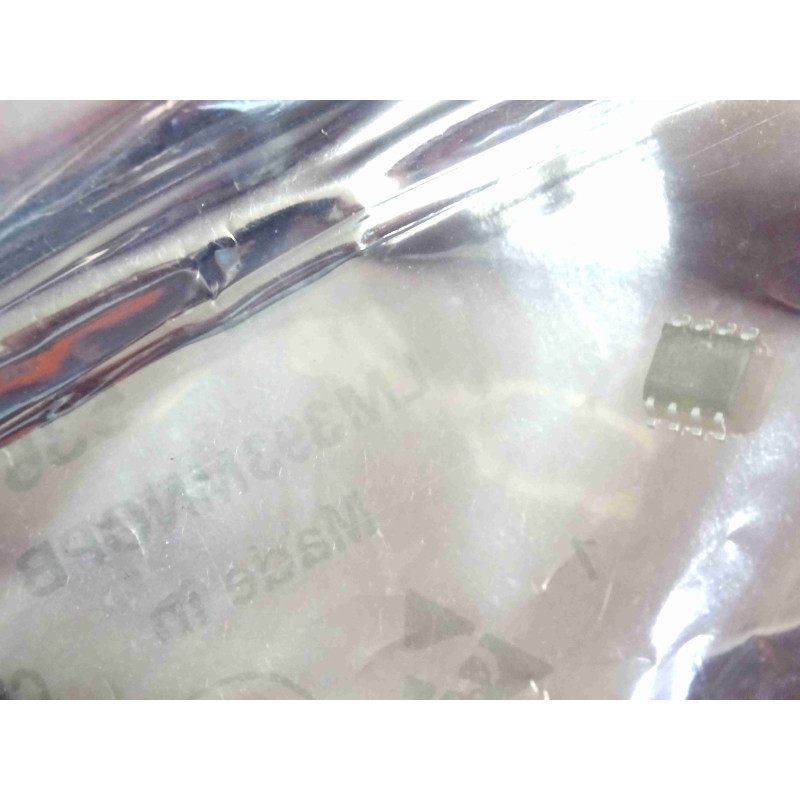

Le LM393M est un comparateur de tension double, extrêmement polyvalent et conçu pour fonctionner avec une large plage de tensions d'alimentation (simple ou symétrique). C'est un composant "Low Power" (faible consommation) devenu un standard dans le monde industriel et l'électronique de contrôle.
Note technique :
Sortie à Collecteur Ouvert (Open-Collector) : Contrairement aux amplificateurs opérationnels classiques, les sorties du LM393 sont de type "collecteur ouvert". Cela signifie qu'il peut piloter des charges reliées à une tension différente de sa propre alimentation (jusqu'à 36V), rendant le composant très flexible pour l'interface de signaux.
Flexibilité d'alimentation : Il peut fonctionner avec une alimentation simple (ex: +5V à +36V) ou symétrique ($\pm 2.5\text{V}$ à $\pm 18\text{V}$), ce qui permet de l'intégrer dans presque tous les types de circuits logiques ou analogiques.
Faible consommation : Sa consommation de courant très faible ($0.4\text{ mA}$ typique) en fait un candidat idéal pour les systèmes sur batterie ou les applications portables.
Conseils Pro :
Résistance de Pull-Up : Comme la sortie est à collecteur ouvert, vous devez impérativement ajouter une résistance de tirage (pull-up) entre la sortie (broche 1 ou 7) et votre tension d'alimentation. Sans cette résistance, la sortie ne pourra pas basculer à l'état HAUT.
Maintenance (NOS/SMD) : Les composants SMD sont sensibles aux décharges électrostatiques (ESD). Utilisez un tapis et un bracelet antistatique lors de la manipulation. Le marquage "/NOPB" indique qu'il s'agit d'une version "No Pb" (sans plomb), parfaitement conforme aux normes RoHS actuelles.
Soudure : Le boîtier SOIC-8 est relativement simple à souder. Utilisez un flux pour éviter les ponts. Si vous l'intégrez dans une réparation, assurez-vous de bien nettoyer les résidus de soudure avec de l'alcool isopropylique pour éviter toute fuite de courant entre les broches proches.
Découplage : Placez un condensateur de 100 nF (céramique) entre la broche 8 (VCC+) et la broche 4 (GND) au plus proche du boîtier pour éviter les oscillations lors des transitions rapides du comparateur.
