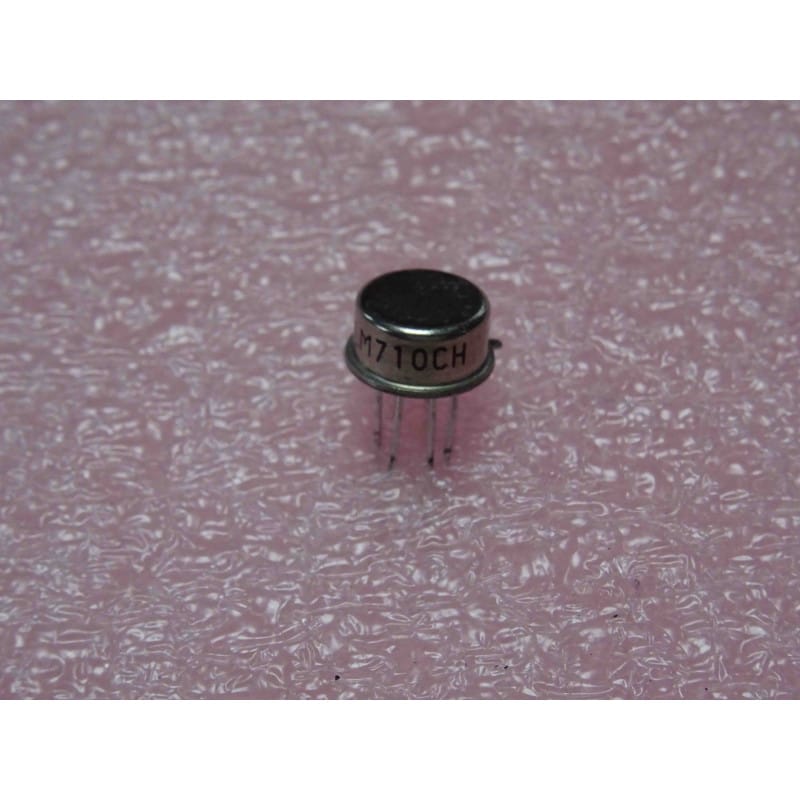

Le LM710CH (conçu et produit par l'historique National Semiconductor, reconnaissable à son marquage "NS" d'époque ou à son logo à double vaguelette) est un circuit intégré monolithique vintage conçu comme un comparateur de tension à haute vitesse. Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous son boîtier métallique rond hermétique de type TO-99 à 8 broches (suffixe "H") doté de pattes dorées (gold pins) pour une excellente conductivité et une protection totale contre l'oxydation.
Conçu à l'origine par le célèbre ingénieur Robert J. Widlar, le LM710 a été le tout premier comparateur monolithique à haute vitesse de l'industrie. Il est spécifiquement optimisé pour les applications nécessitant un temps de réponse extrêmement court, un faible offset de tension et une compatibilité directe avec les niveaux logiques standard d'époque (TTL, DTL, RTL). Il est hautement recherché pour la réparation d'instruments de mesure de laboratoire vintage (oscilloscopes, compteurs/fréquencemètres), de récepteurs de ligne rapides, de détecteurs de crête et de systèmes d'acquisition de données d'époque.
Temps de Réponse Ultra-Rapide : Conçu pour offrir des temps de propagation très courts (généralement inférieurs à 40 ns), parfaits pour la détection de signaux rapides et la mise en forme d'impulsions.
Compatibilité Logique d'Époque : Les niveaux de sortie sont spécifiquement limités et adaptés pour s'interfacer directement avec les circuits logiques standard de type TTL et DTL sans composants d'adaptation complexes.
Boîtier Hermétique TO-99 à Pattes Dorées : Le boîtier métallique assure un blindage thermique et électromagnétique (EMI) optimal contre les perturbations haute fréquence (HF), tandis que la finition dorée des broches garantit des connexions électriques durables et fiables.
Brochage Standard (TO-99, vu du dessous, ergot détrompeur orienté vers la broche 8) :
Broche 1 : Masse générale (GND)
Broche 2 : Entrée Non-Inverseuse (INPUT +)
Broche 3 : Entrée Inverseuse (INPUT -)
Broche 4 : Tension d'alimentation négative (V- / généralement -6 V)
Broche 5 : Non connectée (NC)
Broche 6 : Sortie (OUTPUT / compatible TTL)
Broche 7 : Tension d'alimentation positive (V+ / généralement +12 V)
Broche 8 : Non connectée (NC)
Note : Le boîtier métallique externe est relié électriquement en interne à la broche 4 (V-).
Astuces de Dépannage et d'Alimentation :
Tensions d'alimentation spécifiques d'époque : Attention, contrairement aux comparateurs modernes ou aux amplificateurs opérationnels classiques alimentés en +/- 15 V, le LM710CH est conçu pour fonctionner de manière optimale avec des tensions d'alimentation asymétriques spécifiques, généralement +12 V sur la broche 7 et -6 V sur la broche 4. Appliquer du +/- 15 V peut détruire le circuit ou fausser les seuils logiques de sortie.
Oscillations haute fréquence : En raison de sa grande rapidité, le LM710CH peut être sujet à des oscillations parasites en sortie lors du passage au point de basculement. Pour éviter ce phénomène, veillez à installer des condensateurs de découplage de qualité (céramique de 100 nF) au plus près des broches d'alimentation (4 et 7) et de la masse. L'ajout d'une légère hystérésis (rétroaction positive) est fortement conseillé.
Recommandations de Montage :
Pour préserver l'intégrité de vos cartes électroniques de mesure et d'instrumentation vintage, utilisez impérativement un support de précision tulipe rond à 8 broches (format TO-99). Cela évite de soumettre le socle en verre du composant d'époque à un stress thermique inutile lors du brasage.
Si vous devez le souder directement sur le circuit imprimé, utilisez un fer propre réglé à 280°C - 300°C maximum pendant 2 secondes au plus par patte. Nettoyez soigneusement la zone à l'alcool isopropylique pur pour éviter les courants de fuite parasites entre les entrées différentielles très sensibles (broches 2 et 3).
