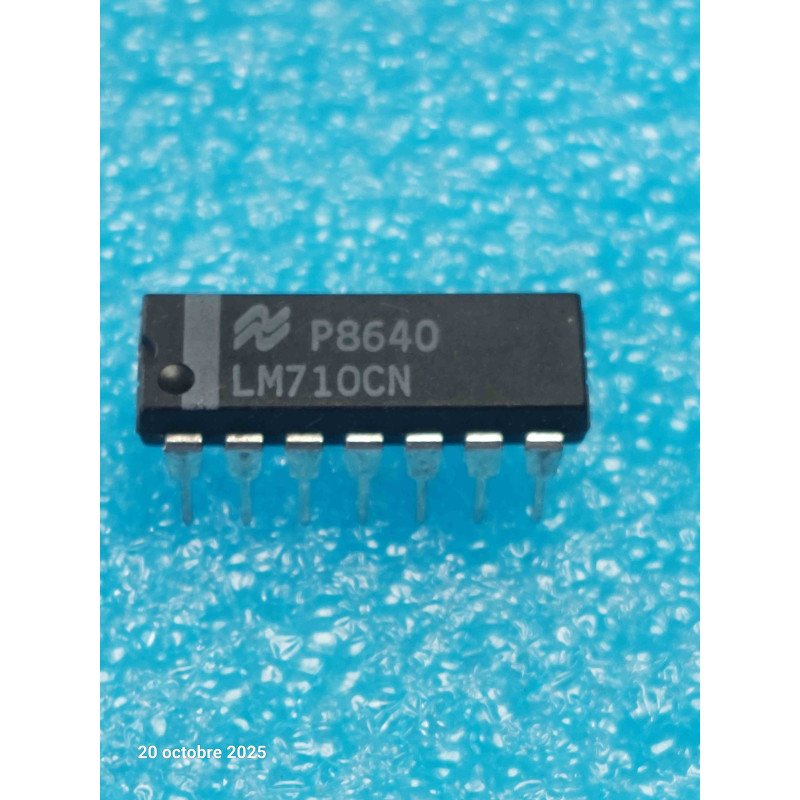

Le LM710CN est un circuit intégré analogique historique conçu spécifiquement pour servir de comparateur de tension à très grande vitesse. Logé dans un boîtier DIP14, ce composant bipolaire de première génération convertit des signaux analogiques différentiels en signaux logiques nets et compatibles avec les niveaux TTL ou DTL d'époque. Il est caractérisé par un temps de réponse extrêmement court et une excellente précision, ce qui en fait un maillon indispensable pour la maintenance des circuits de mise en forme d'impulsions, des récepteurs de ligne, des détecteurs de crête et des mémoires à tores magnétiques des années 70 et 80.
Note technique :
Alimentation Spécifique (+12V / -6V) : Attention critique au brochage et aux tensions. Contrairement aux amplis op standards en +/-15V, le LM710CN exige impérativement un rail positif à +12V et un rail négatif à -6V pour garantir ses performances de commutation et la compatibilité de ses niveaux de sortie avec la logique numérique.
Temps de Réponse Élevé : Sa structure interne est optimisée pour éviter la saturation des transistors, permettant des basculements extrêmement francs sans les retards de propagation longs qui caractérisent les amplificateurs opérationnels classiques utilisés à tort en comparateurs.
Conseils Pro :
Le piège du brochage DIP14 : Bien qu'il s'agisse d'un comparateur simple (un seul canal), il utilise un boîtier DIP14 où de nombreuses broches sont non connectées (NC). Ne pas confondre son brochage avec celui des comparateurs quadruples plus récents (comme le LM339). Vérifiez scrupuleusement le schéma de la carte avant insertion sous peine de court-circuiter les rails d'alimentation spécifiques.
Sensibilité aux Oscillations : En raison de sa haute vitesse, ce circuit exige un découplage parfait de ses deux alimentations (+12V et -6V) par des condensateurs céramiques de 100 nF placés au plus près de la puce. Si ces composants passifs d'époque ont vieilli, le comparateur entrera en oscillation instable sur ses seuils de basculement, faussant complètement les mesures ou les déclenchements de l'appareil.
