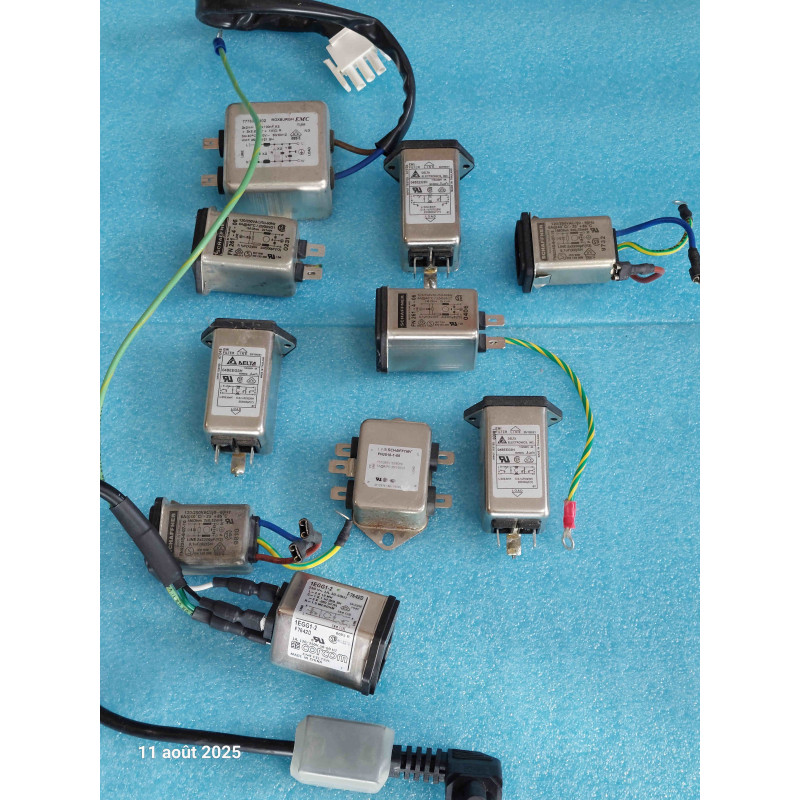

Ce lot comprend 10 filtres secteur anti-parasites CEM / EMI au format embase secteur CEE standard (IEC 320 C14 / C20) issus des plus grands fabricants mondiaux de composants de filtrage et compatibilité électromagnétique : Schaffner, Delta Electronics, TE Connectivity / Corcom, Roxburgh EMC, etc.
Déposés avec soin d'équipements électroniques et industriels en parfait état de marche lors du démontage, ces filtres réseau monophasés (115/250 V AC) intègrent une inductance de mode commun, des condensateurs de classe X et Y ainsi qu'une résistance de décharge. Ils sont conçus pour atténuer efficacement les bruits parasites conduits (bruits de découpage, harmoniques) et protéger les appareils sensibles tout en assurant la conformité aux normes CEM.
Grandes Marques de Référence : Éléments de qualité industrielle garantissant une excellente réjection des parasites HF et une haute sécurité diélectrique.
Format Universel IEC C14 : Permet d'intégrer directement l'entrée cordon secteur 230 V et le filtrage antiparasite dans une seule découpe de tôle compacte.
Protection Bidirectionnelle : Bloque les parasites venant du réseau vers l'appareil et empêche les bruits de découpage internes de polluer le réseau électrique général.
Applications Recommandées :
Projets Électroniques & DIY : Filtrage d'alimentations à découpage (SMPS), équipements audio/hifi (suppression des ronflettes secteur), découpeuses laser, CNC et imprimantes 3D.
SAV & Rénovation d'Appareils de Mesure : Remplacement d'embases défectueuses sur oscilloscopes, générateurs BF ou blocs d'alimentation d'atelier.
Consignes de Pose & Câblage :
Mise à la terre (PE) impérative : Raccorder systématiquement la broche centrale de terre (ou la languette du boîtier métallique) au châssis métallique de l'appareil pour que les condensateurs de classe Y puissent évacuer les courants de fuite HF.
Raccordement côté charge :
L (Phase) et N (Neutre) : Câbler vers l'interrupteur général ou le transformateur/carte d'alimentation via des cosses Faston isolées.
Séparation des faisceaux : Éviter de faire cheminer le câble secteur non filtré (arrivée) en parallèle avec les câbles de sortie filtrés pour ne pas ré-injecter de bruit par couplage inductif.
Compatibilité Électromagnétique (CEM), Filtrage Secteur & Embases IEC / Fabricants : SCHAFFNER, DELTA, CORCOM, ROXBURGH... / Tension : 115/250 V AC / Calibres : 1 A à 10 A / Format : Embase prise C14 / Conditionnement : Lot de 10 pièces / État : Occasion contrôlée / Bon état.
