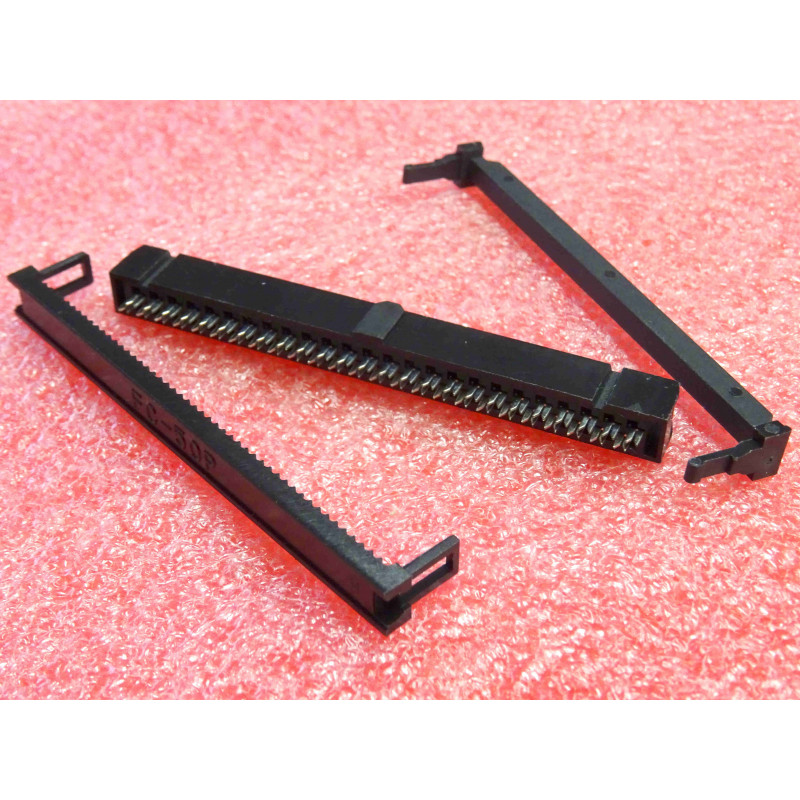

Lot de 3 connecteurs femelles HE10 (HE10-50 / IDC 50 pins) conçus pour un montage rapide et fiable par auto-dénudage (IDC) sur câble nappe méplat au pas de 1,27 mm. Équipés de 50 contacts répartis sur 2 rangées de 25 broches au pas standard de 2,54 mm, ces connecteurs disposent d'un détrompeur central (ergot de polarité) et d'un étrier / barrette de verrouillage anti-traction. Ils assurent une excellente continuité électrique et un alignement parfait lors de l'insertion sur des embases mâles encadrées type HE10 / Box Header. Matériel neuf sous emballage protecteur.
Format Standard HE10 & Sertissage Rapide IDC 50 Pins (Lot de 3 Connecteurs Femelles HE10 - IDC 50 Broches / 2 Rangées de 25 Points / Pas Standard 2.54 mm / Auto-Dénudage pour Nappe 1.27 mm / Détrompeur Central / Barrette Anti-Traction Incluse / Neuf). Connectique d'interconnexion interne indispensable pour le câblage de cartes électroniques, le bus SCSI / IDE, les automatismes industriels, les baies de test et les bancs d'essai d'atelier.
Quantité : Lot de 3 pièces.
Type de Connecteur : Connecteur Femelle HE10 / IDC (Insulation Displacement Connector / Auto-dénudage).
Nombre de Broches / Points : 50 pins (2 rangées de 25 contacts).
Pas des Contacts (Grid Pitch) : 2,54 mm (.100") entre broches et entre rangées.
Compatibilité Nappe : Pour câble nappe méplat flexible au pas de 1,27 mm (.050").
Système de Détrompage : Ergot central de polarité évitant tout risque d'inversion lors du branchement.
Sécurité Câble : Livré avec étrier / barrette de décharge de traction (Strain Relief) à clipser.
Matériaux & Plaquage :
Corps / Boîtier : Thermoplastique PBT chargé verre (UL94 V-0, résistant aux chocs et à la température).
Contacts Interne : Bronze phosphorique avec plaquage Or sur la zone de contact et Étain sur la zone de sertissage.
Performances Électriques :
Courant Nominal Max. : 1A par contact.
Tension de Tenue : 500V AC.
Résistance d'Isolement : Superieure ou egale a 1000 MOhms.
État : Neuf sous conditionnement individuel.
Atouts du Connecteur HE10 Femelle 50 Pins à Sertir :
Assemblage Rapide Sans Soudure : Les lames auto-dénudantes perforent directement l'isolant de la nappe lors de la fermeture du connecteur (à la pince à sertir IDC dédiée ou à l'étau d'atelier), garantissant 50 points de contact parfaits simultanément.
Anti-Traction Intégré : La barrette supérieure vient pincer le câble nappe replié, absorbant les efforts mécaniques et empêchant l'arrachement des brin lors des déconnexions.
Compatibilité Universelle : S'insère sur toute embase mâle droite ou coudée 50 pins 2,54 mm encadrée avec detrompeur (Box Header) ou sur barrettes mâles simples.
Applications Principales :
Confection et réparation de nappes de liaison multibroches pour cartes mères, automatismes et baies informatiques.
Bus de données d'instrumentation, équipements électroniques industriels et lignes de test.
Prototypage, bus SCSI 50 broches vintage et interfaces d'extension pour microcontrôleurs/FPGA.
