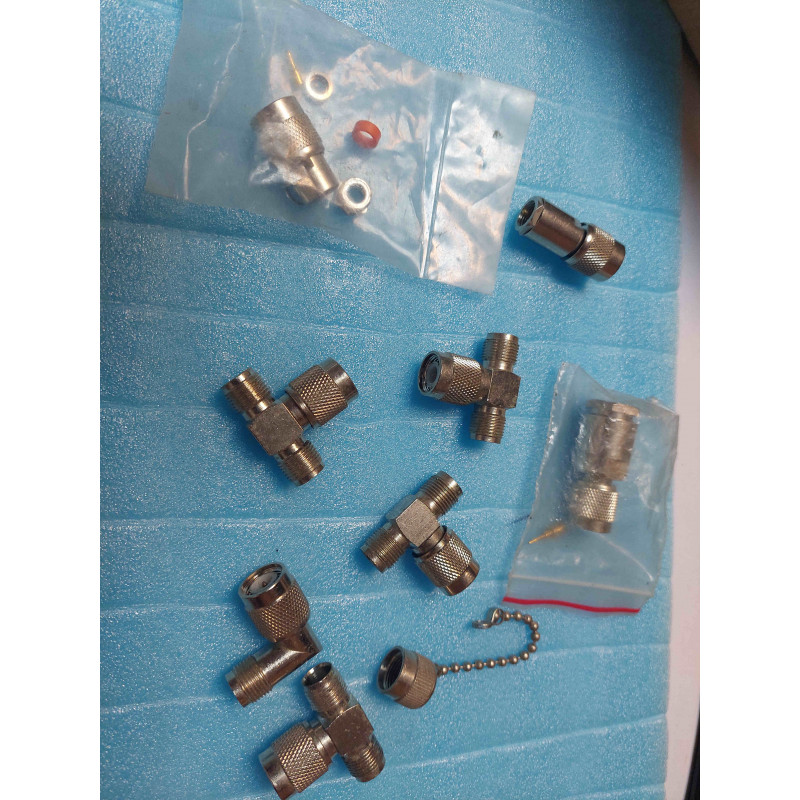

Lot panaché de 9 pièces de connectique coaxiale TNC 50 Ohms, comprenant un assortiment d'adaptateurs, connecteurs volants, raccord en T (TE) et bouchons de protection.
Le connecteur TNC (Threaded Neill-Concelman) est la version filetée du connecteur BNC : il conserve les mêmes performances électriques tout en offrant une tenue mécanique nettement supérieure face aux vibrations et aux tractions. Ce lot regroupe du matériel neuf sous packaging et d'occasion contrôlée en bon état, idéal pour équiper un poste de travail RF, sécuriser des liaisons radioamateurs, des baies télécoms ou des antennes extérieures.
Lot Panaché de 9 Accessoires Coaxiaux Type TNC 50 Ohms / Fiches Mâles & Femelles, Raccord T (TE), Adaptateurs de Transition & Bouchons de Protection / Verrouillage Vissé Sécurisé à Filetage Standard 7/16-28 UNEF / Impédance Nominale 50 Ohms / Corps Laiton Nickelé & Contacts Centraux Traités / Mix de Matériel Neuf & Occasion Contrôlé en Bon État. Ensemble d'atelier indispensable pour la radiofréquence, l'installation d'antennes, les baies de test et la métrologie.
Quantité Totale : 9 pièces.
Type d'Interface : TNC (Threaded Neill-Concelman) – Format coaxial fileté de sécurité (7/16-28 UNEF).
Impédance Nominale : 50 Ohms (Standard HF / VHF / UHF / SHF).
Composition Standard du Lot (9 pièces) :
Connecteurs Mâles & Femelles Volants : Fiches à souder ou à sertir pour confection de cordons sur mesure.
Adaptateurs & Raccords :
Raccord en T (TE) TNC (permet la dérivation ou le piquage d'un signal RF).
Prolongateurs droits ou coudés.
Bouchon de Protection / Terminaison : Capuchon TNC vissable pour obturation et protection des embases.
Performances Haute Fréquence :
Bande Passante : DC jusqu'à 11 GHz (faibles pertes d'insertion et excellent blindage).
Résistance accrue aux vibrations par rapport aux connecteurs BNC à baïonnette.
Matériaux & Construction :
Corps / Boîtier : Laiton usiné avec plaquage Nickel haute résistance à la corrosion.
Contacts Centraux : Bronze au béryllium ou laiton usiné avec traitement Or ou Étamé pour une conductivité maximale.
Isolant Diélectrique : PTFE (Téflon) résistant à la chaleur et assurant une isolation HF constante.
Condition / État : Mixte (Neuf sous sachet & Occasion contrôlée en bon état d'usage).
Avantages du Connecteur TNC par rapport au BNC en Atelier :
Tenue Mécanique & Anti-Vibration : Grâce à son filetage direct, le connecteur TNC ne risque pas de se déverrouiller sous l'effet de secousses ou de fortes tractions sur le câble (très utilisé dans le spatial, la marine, le ferroviaire et l'aérospatiale).
Stabilité RF à Haute Fréquence : Le vissage assure un placage continu à 360° des masses, éliminant le bruit de contact et les fuites RF jusqu'à 11 GHz.
Conseils de Contrôle & Maintenance à la Réception :
Inspection des Filetages (Matériel d'occasion) : Vérifier que les pas de vis intérieurs et extérieurs sont propres et exempts de bavures ou de poussière.
Contrôle au Multimètre (Mode Continuité) :
S'assurer de la continuité du picot central et de la masse extérieure.
Vérifier l'isolement parfait (résistance infinie) entre la broche centrale et le corps du connecteur.
Nettoyage : Un coup de spray nettoyant contact ou d'alcool isopropylique (IPA) sur les parties métalliques permettra de restaurer une liaison parfaite et d'éliminer toute oxydation de surface.
