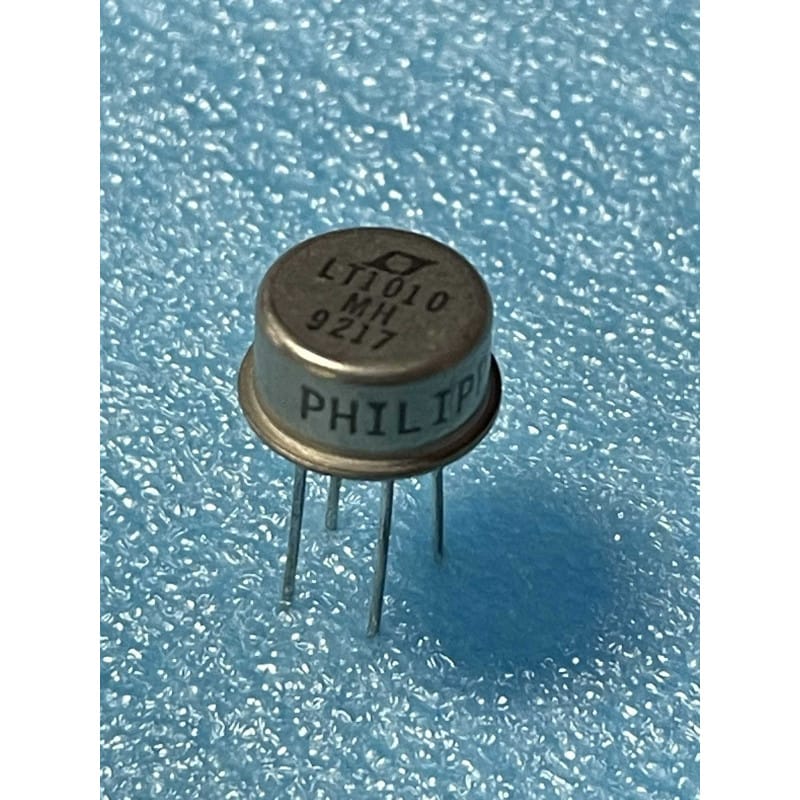

Le LT1010MH (couramment marqué LT1010MH ou LT1010 MH avec le logo historique aux deux flèches entrelacées de Linear Technology) est un circuit intégré analogique monolithique haut de gamme d'époque, conçu et fabriqué aux États-Unis par Linear Technology Corporation (LTC). Ce composant d'exception adopte le format d'un boîtier traversant métallique hermétique de type TO-99 (boîtier rond de type "Metal Can" à 8 broches disposées en cercle, dérivé du standard TO-5).
Le préfixe LT valide la conception haut de gamme de Linear Technology, tandis que la combinaison des suffixes M (grade militaire s'étendant sur une plage thermique de -55 à +125 degrés Celsius) et H spécifie le boîtier métallique soudé d'origine. Ce boîtier garantit un blindage électromagnétique naturel d'établi, une excellente dissipation des calories et une étanchéité absolue à l'air par rapport aux versions plastiques classiques.
Il s'agit d'un tampon de puissance et suiveur de tension rapide à gain unité, capable de délivrer un courant de sortie élevé de 150 mA (High-Speed 150mA Power Buffer, boîtier métallique TO-99 d'origine Linear Technology). Conçu pour être inséré à l'intérieur de la boucle de contre-réaction des amplificateurs opérationnels standard pour booster leur courant de sortie sans dégrader leur précision, le LT1010MH se distingue par sa vitesse de balayage élevée (Slew Rate de 75 V/µs typique) et sa large bande passante de 20 MHz. Il intègre une protection totale contre les surcharges thermiques et une limitation active du courant de court-circuit. On retrouve ce boîtier métallique d'exception au cœur des étages de sortie de modules de test militaires, de l'instrumentation aéronautique de précision, des drivers de lignes de transmission coaxiales et des amplificateurs de casque audio très haut de gamme d'époque. Géré en qualité New Old Stock (NOS), ce composant original d'époque est une pièce de choix pour la restauration ou la maintenance d'appareils de laboratoire ou de studio professionnels de collection.
Le diagnostic de l'échauffement ou du signal absent (Le piège du raccordement du capot métallique) : C'est la règle d'or absolue d'atelier sur ce composant de puissance en boîtier métallique. Comme le LT1010MH est conçu pour dissiper un courant important (150 mA), son boîtier en métal est relié électriquement en interne à la broche 4 (V- / alimentation négative) pour maximiser le transfert thermique du silicium vers l'extérieur. Méthode d'atelier : Le détrompeur (petit ergot métallique sur la collerette) pointe vers la broche 8 (No Connection). Assurez-vous que le capot métallique rond ne touche aucun blindage relié à la masse ou aucun composant passif adjacent sur la carte, sous peine de flasher instantanément votre rail d'alimentation négatif. Si la puce délivre une tension continue instable ou si le limiteur thermique coupe le signal au bout de quelques secondes, vérifiez que la charge en aval n'est pas en court-circuit. Si le composant reste inerte à froid, remplacez-le par ton exemplaire Linear Technology NOS.
L'astuce d'atelier pour le réglage du courant de repos (La broche Bias) : Le LT1010MH offre une flexibilité unique grâce à sa broche 5 (Bias). Si vous laissez cette broche en l'air, le circuit fonctionne dans son mode standard à faible consommation (courant de repos d'environ 5 mA). La règle de l'art d'artisan : Pour les applications audio de studio ou de mesure haute fréquence où vous cherchez à réduire la distorsion de croisement au strict minimum, vous pouvez connecter une résistance de calage d'établi entre la broche 5 et la broche 4 (V-). Cela force l'étage de sortie interne à travailler davantage en classe A, augmentant le courant de repos pour une linéarité maximale du signal.
La stabilité absolue sur les charges fortement capacitives : Le grand point fort du LT1010MH est sa capacité à piloter de longs câbles coaxiaux ou des réseaux de condensateurs sans entrer en oscillation. Pour garantir cette stabilité à haute vitesse (75 V/µs), connectez deux condensateurs céramiques multicouches (MLCC) de 100 nF directement sous la carte d'origine, au plus court entre la broche 7 (V+) et la masse, ainsi qu'entre la broche 4 (V-) et la masse.
Protocole de brasage de précision et gestion thermique d'établi : Pour préserver la valeur historique et la structure interne de cette pièce militaire NOS, l'utilisation d'un support rond spécial TO-99 à contacts dorés est recommandée si l'espace le permet. Si vous devez réaliser un brasage direct sur une platine d'époque (comme un instrument de mesure ou une carte audio haut de gamme), nettoyez soigneusement les broches dorées. Réglez la panne de votre fer à 310 degrés Celsius maximum et effectuez des points de brasage vifs de moins de 2 secondes par patte. Laissez le boîtier refroidir entre chaque point pour ne pas endommager les liaisons internes de la puce. Un nettoyage chirurgical final à l'alcool isopropylique éliminera tous les résidus de flux conducteurs.
