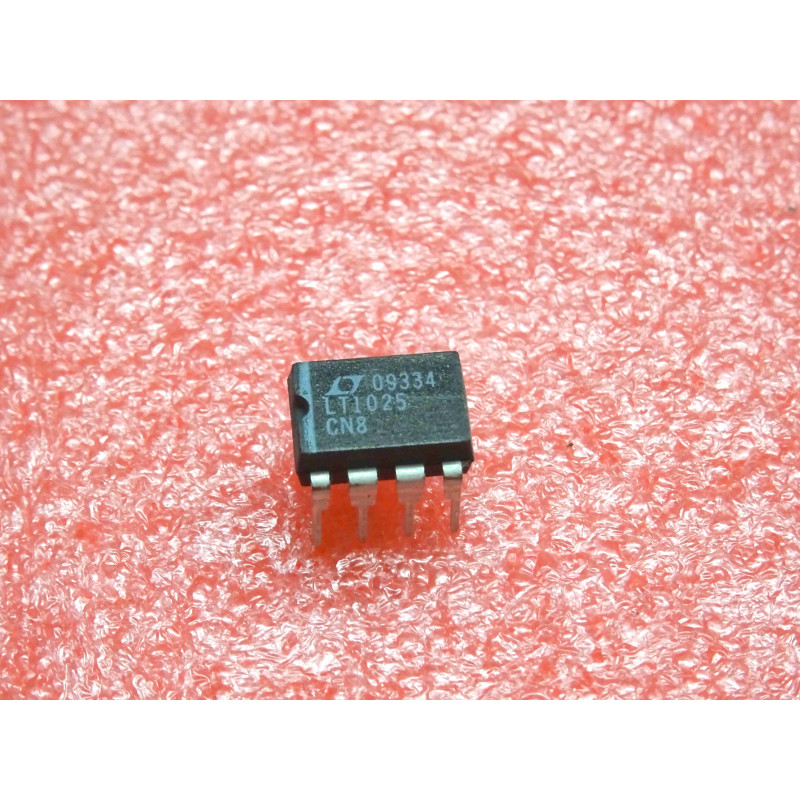

Le LT1025CN8 est un compensateur de soudure froide micromusculaire de très haute précision conçu par Linear Technology. Ce circuit intégré unique est destiné à compenser les variations de température ambiante au point de connexion (soudure froide) des capteurs thermocouples, permettant ainsi d'effectuer des mesures de température exactes et directes. Il prend en charge de nombreux types de thermocouples standards (E, J, K, R, S, T) avec une excellente linéarité.
Note technique :
Sorties indépendantes : Le composant dispose de broches de sortie calibrées pour fournir directement les coefficients de compensation spécifiques à chaque type de métal (par exemple, 60.9 microvolts par degré pour le type E, 40.6 pour le type K).
Consommation ultra-faible : Avec un courant de fonctionnement typique de seulement 80 microampères, il évite tout problème d'auto-échauffement qui viendrait fausser la mesure locale de température ambiante.
Conseils Pro :
Contraintes d'implantation (Layout) : Pour obtenir la précision maximale (0.5 degré d'erreur maximale), le LT1025CN8 doit être placé en contact thermique direct et le plus proche possible du bornier ou des pistes de cuivre où les fils du thermocouple se connectent au circuit imprimé. C'est à cet endroit précis que la température doit être mesurée.
Maintenance & Diagnostic : Lors du dépannage d'une carte d'acquisition de température :
Mesurez la tension sur la broche de sortie de température générale (broche 1) : elle doit délivrer une tension linéaire de 10 millivolts par degré Kelvin (soit environ 2.98V à 25 degrés Celsius). Si cette tension est absente, le capteur interne est défectueux.
Vérifiez la tension d'alimentation qui peut aller d'une alimentation simple de +4V à +36V. Une tension instable ou bruitée sur l'alimentation se répercutera sur la précision de la compensation.
