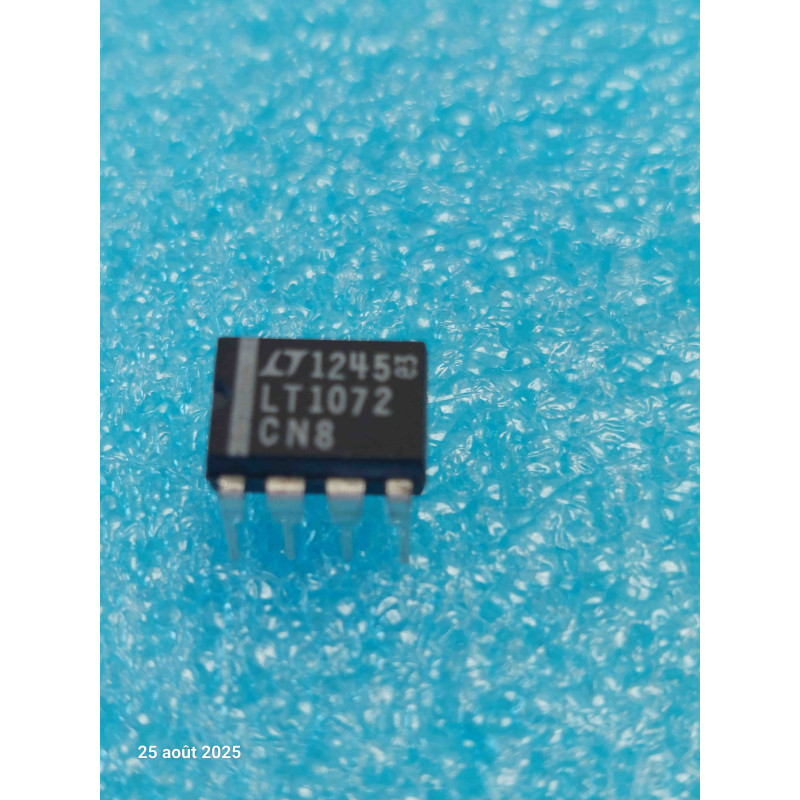

Le LT1072CN8 (ou LT1072 CN8) est un circuit intégré analogique de puissance historique et hautement performant, développé à l'origine par Linear Technology (aujourd'hui Analog Devices). Logé dans un boîtier DIP8 standard à 8 broches traversantes, ce composant est un régulateur de commutation monolithique haute vitesse (High Efficiency Switching Regulator).
Il intègre sur une seule puce de silicium tous les éléments actifs d'un système de commutation, notamment un oscillateur fixe à 40 kHz, un circuit de protection et un transistor de puissance bipolaire capable de supporter un courant de commutation de 1,25 A. Sa polyvalence d'époque est exceptionnelle : il peut être configuré dans pratiquement toutes les topologies d'alimentation (Buck, Boost, Inverting, Flyback, Forward). C'est un standard absolu pour la maintenance d'équipements de mesure professionnels, de cartes industrielles robustes et de modules d'alimentation d'époque des années 80 et 90.
Note technique :
Flexibilité des architectures de puissance : La grande force du LT1072CN8 réside dans sa capacité à s'adapter au besoin exact de la carte sans exiger une quantité astronomique de composants externes.
En mode Buck (abaisseur), il convertit efficacement une tension élevée (ex: 24V) en une tension basse stable (ex: 5V).
En mode Boost (élévateur), il peut générer du 12V ou du 15V à partir d'une simple ligne de 5V.
En mode Inverting, il génère un rail négatif (ex: -15V) indispensable pour les amplificateurs opérationnels d'époque à partir d'une tension positive.
Brochage Standardisé (DIP8 - LT1072CN8) :
Broche 1 : V_C (Compensation / Contrôle du cycle de travail) : Un réseau RC y est connecté pour stabiliser la boucle de régulation.
Broche 2 : FB (Feedback / Retour de tension) : Entrée de l'amplificateur d'erreur (référence interne à 1,244V).
Broche 3 : GND (Masse générale et thermique du composant).
Broche 4 : Switch (Sortie du collecteur du transistor de puissance interne).
Broche 5 : VIN (Alimentation positive du circuit).
Broches 6, 7, 8 : NC (Non Connectées internement, utilisées pour dissiper la chaleur sur le cuivre de la carte).
Conseils Pro :
Le piège de la broche V_C (Broche 1) lors du diagnostic : C'est la broche la plus sensible du circuit. Si vous dépannez une carte d'époque où la tension de sortie s'effondre ou oscille de manière erratique sous la charge, inspectez à la loupe le condensateur et la résistance reliés à la broche V_C (broche 1). Si ce condensateur d'époque a fui ou présente une résistance série (ESR) trop élevée, la boucle de contre-réaction se désynchronise et le régulateur se met en sécurité ou s'arrête. Cette broche peut également servir de mise en veille (Shutdown) : si on la tire à la masse (0V), le courant de commutation tombe à zéro.
Dissipation thermique via le boîtier DIP8 : Bien que logé dans un petit format plastique à 8 broches, le LT1072CN8 utilise une astuce technologique d'époque de Linear Technology. Les broches 3 (GND) ainsi que les broches non connectées (6, 7, 8) sont directement reliées à la grille de connexion interne (leadframe) pour évacuer les calories du silicium. Lors de la soudure sur votre carte de maintenance, veillez à réaliser des pastilles de soudure généreuses et propres sur ces broches pour assurer un bon transfert thermique vers les pistes de cuivre, évitant ainsi tout déclenchement prématuré de la sécurité thermique interne.
