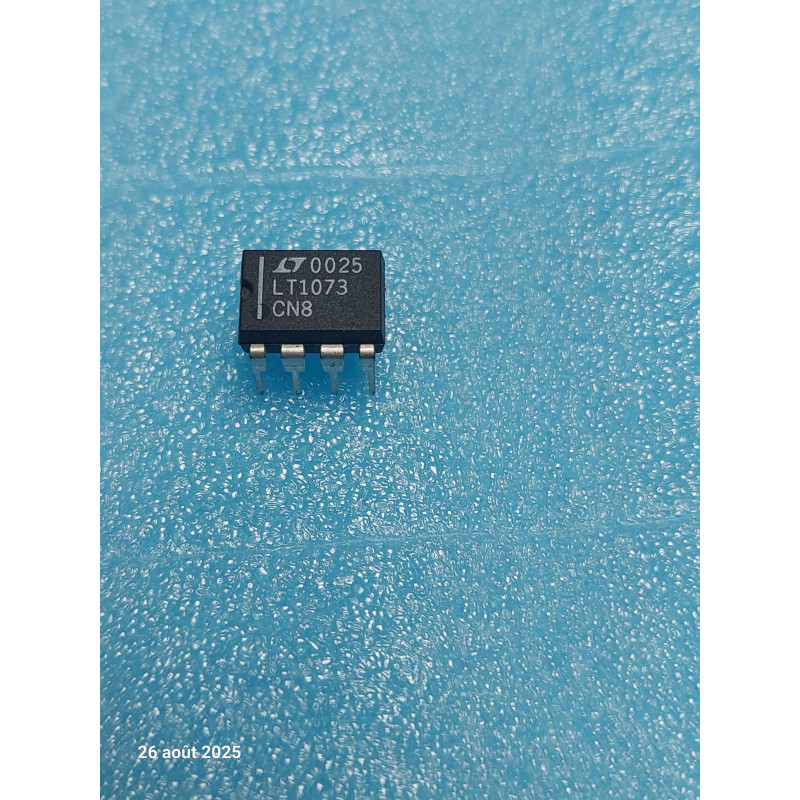

Le LT1073CN8 (ou LT1073 CN8) est un circuit intégré analogique de gestion d'énergie historique, développé par Linear Technology (aujourd'hui Analog Devices). Logé dans un boîtier DIP8 standard à 8 broches traversantes, ce composant est un régulateur de commutation monolithique de type micropuissance (Micropower Switching Regulator).
Conçu spécifiquement pour opérer avec un minimum de composants externes, sa force technologique réside dans sa capacité à démarrer et fonctionner à partir d'une tension d'alimentation extrêmement basse, pouvant descendre jusqu'à 1,0V seulement. Il intègre un oscillateur calé sur 19 kHz, un circuit de détection de batterie faible et un transistor de puissance bipolaire pouvant supporter un courant de commutation de 1,0 A. C'est un standard incontournable pour la maintenance d'instruments de mesure portatifs d'époque, de télécommandes industrielles et de systèmes rétro alimentés par une ou deux piles (AA / AAA).
Note technique :
Idéal pour les architectures "Single-Cell" (1,5V) : Contrairement à son grand frère le LT1072 (qui exige au moins 3,0V pour fonctionner), le LT1073CN8 intègre un multiplicateur de tension interne qui lui permet de s'auto-alimenter et de réguler un rail stable de +5,0V à partir d'une unique pile d'époque de 1,5V ou 1,2V NiMH, même lorsque celle-ci est en fin de vie (1,0V).
Brochage et Fonctions (DIP8 - LT1073CN8) :
Broche 1 : ILIM (Current Limit) : Permet de programmer la limite de courant maximale via une simple résistance externe pour protéger les petites inductances contre la saturation.
Broche 2 : VIN (Entrée d'alimentation positive).
Broche 3 : SW1 (Sortie du collecteur du transistor de puissance interne).
Broche 4 : SW2 (Émetteur du transistor de puissance interne, généralement relié à la masse en mode Boost).
Broche 5 : GND (Masse générale du circuit).
Broche 6 : AO (Auxiliary Output) : Sortie du détecteur de batterie faible (collecteur ouvert).
Broche 7 : LBI (Low Battery Input) : Entrée du comparateur de batterie faible (référence interne à 212 mV).
Broche 8 : FB / SENSE (Feedback) : Entrée de l'amplificateur d'erreur (référence à 212 mV pour la version ajustable).
Conseils Pro :
Le piège de la version ajustable vs versions fixes : La référence LT1073CN8 (sans suffixe de tension) est la version ajustable. La broche 8 attend une tension de référence exacte de 212 mV (0,212V), configurée par un pont diviseur de résistances. Attention : Si vous remplacez une puce sur une carte d'époque et que vous installez par erreur une version fixe (comme le LT1073CN8-5, où la broche 8 est reliée directement au 5V de sortie sans résistances), la puce détruira l'étage de sortie en tentant d'élever la tension indéfiniment. Vérifiez bien l'absence ou la présence de ces résistances CMS ou traversantes autour de la broche 8 avant l'implantation.
Sélection de l'inductance et de la diode de redressement : Le LT1073 fonctionne à une fréquence relativement basse (19 kHz) par rapport aux standards modernes. Lors d'un dépannage, associez-le toujours à une inductance d'époque dotée d'une faible résistance série (DCR) pour maximiser le rendement, et utilisez impérativement une diode de redressement rapide de type Schottky (comme la 1N5817 ou 1N5818). Une diode de signal standard (type 1N4148) ou de redressement classique (type 1N4007) est beaucoup trop lente : elle provoquerait une chute de tension critique et une surchauffe immédiate de la puce New Old Stock.
