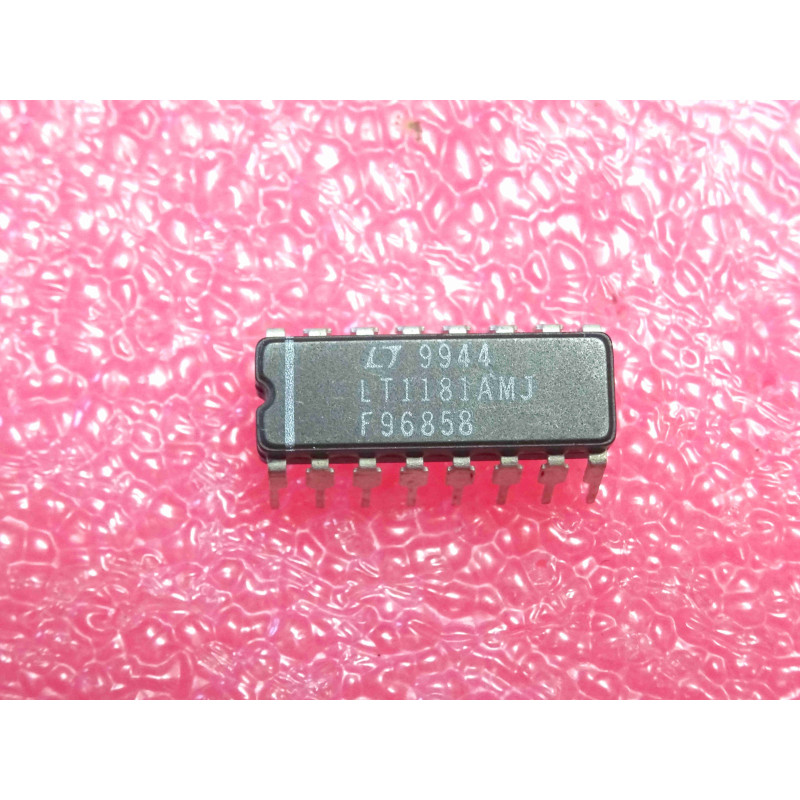

Le LT1181AMJ (de Linear Technology/Analog Devices) est un circuit intégré de communication série haute performance. Il assure l'interface complète entre les niveaux logiques TTL/CMOS et les niveaux de tension normalisés RS-232, intégrant une pompe de charge interne pour générer les tensions nécessaires.
Note technique :
Pompe de charge intégrée : Ce composant génère ses propres tensions d'alimentation positives et négatives à partir d'une simple source 5V. Cela élimine le besoin d'une alimentation symétrique externe (comme le +/- 12V), ce qui simplifie radicalement la conception des cartes de communication.
Condensateurs externes : Il est conçu pour fonctionner avec seulement quatre condensateurs externes de 0,1 µF, ce qui permet de gagner un espace précieux sur le circuit imprimé.
Faible consommation : La technologie CMOS utilisée réduit drastiquement la consommation électrique par rapport aux anciennes générations bipolaires, ce qui est idéal pour les équipements fonctionnant sur batterie ou les systèmes à forte densité de composants.
Conseils Pro :
Type de condensateurs : Pour assurer une pompe de charge stable et minimiser le bruit électromagnétique, privilégiez des condensateurs céramiques ou film de bonne qualité (faible ESR).
Protection ESD : Bien que robuste, le LT1181AMJ reste un composant d'interface. Pour les applications industrielles ou exposées, assurez-vous de placer des diodes de protection (type TVS) sur les lignes de sortie RS-232 pour protéger le CI contre les décharges électrostatiques provenant du connecteur externe.
Maintenance : Si une communication série échoue, testez les tensions générées par la pompe de charge sur les broches correspondantes (V+ et V-). Si ces tensions sont proches de zéro, vérifiez les condensateurs externes. Un condensateur défectueux est la cause la plus fréquente de panne sur ce type de circuit.
