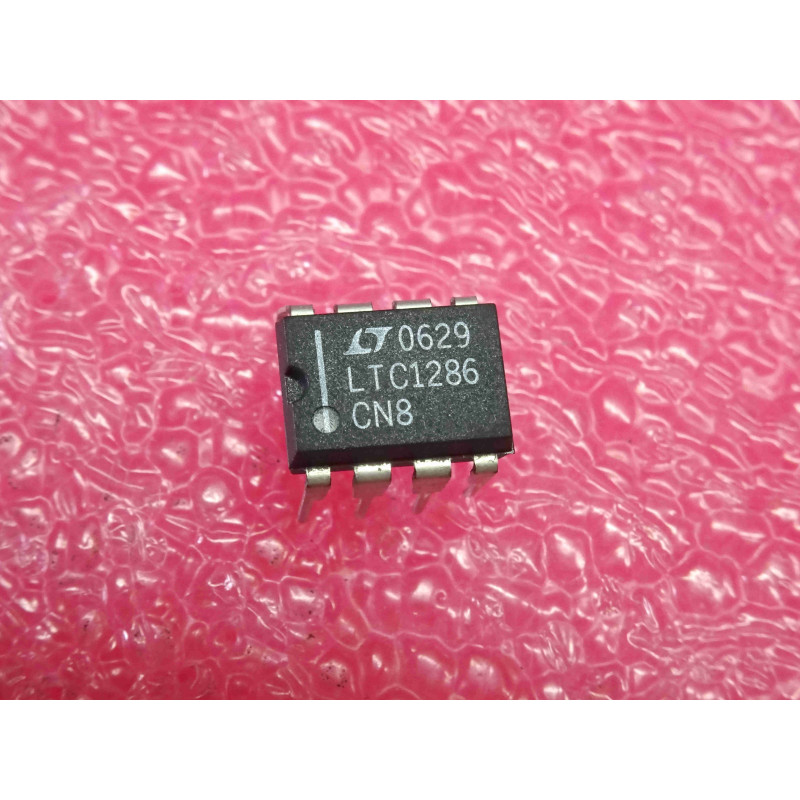

Le LTC1286CN8 (ou LTC1286 CN8) est un circuit intégré analogique/numérique historique de haute précision, développé à l'origine par Linear Technology (aujourd'hui Analog Devices). Logé dans un boîtier DIP8 standard à 8 broches traversantes, ce composant est un convertisseur analogique-numérique (ADC) 12 bits à échantillonnage.
Sa force technologique réside dans son architecture micropuissance extrême combinée à une résolution élevée de 12 bits (4 096 niveaux de quantification). Il est conçu pour s'alimenter à partir d'un rail unique et adapter automatiquement sa consommation en fonction de son activité, ce qui en fait un composant incontournable pour la maintenance d'instruments de mesure portatifs d'époque, de systèmes d'acquisition de données isolés et de capteurs de précision sur batteries des années 90.
Note technique :
Gestion Active de la Puissance (Auto-Shutdown) : Le LTC1286CN8 est un modèle d'efficacité d'époque. Il n'intègre pas de broche de mise en veille dédiée : il passe automatiquement en mode Shutdown (consommation résiduelle de seulement 1 nano-ampère) dès qu'il n'est pas sélectionné par la ligne Chip Select. La puce ne consomme ses 250 µA nominaux que pendant les strictes 60 microsecondes nécessaires au cycle de conversion.
Le Protocole de Lecture Série (Brochage DIP8) :
Broche 1 : CS barre (Chip Select) : Lance la conversion et valide la communication série lorsqu'elle passe à 0V.
Broche 2 : Vin+ (Entrée analogique positive)
Broche 3 : Vin- (Entrée analogique négative)
Broche 4 : GND (Masse générale du circuit)
Broche 5 : DOUT (Data Out) : Sortie synchrone des 12 bits de données, du MSB vers le LSB.
Broche 6 : CLK (Clock) : Horloge externe fournie par le microcontrôleur pour rythmer la conversion et le décalage des bits.
Broche 7 : VREF (Tension de référence) : Détermine la pleine échelle du convertisseur.
Broche 8 : VCC (Alimentation positive +5V)
Conseils Pro :
Le piège du décalage de bit à la lecture (Cadrage DOUT) : Lors de l'écriture du programme pour scruter le LTC1286CN8 via un microcontrôleur d'époque ou moderne, observez scrupuleusement les chronogrammes (timing diagrams). Lorsque la ligne CS barre descend à 0V, la broche DOUT reste en haute impédance pendant le premier cycle d'horloge (bit de cadrage nul). Le vrai bit de poids fort (MSB, bit 11) n'apparaît sur la ligne qu'au deuxième front descendant de l'horloge (CLK). Si votre routine d'acquisition échantillonne trop tôt ou trop tard, toutes les valeurs lues seront décalées d'un bit, entraînant une erreur de mesure systématique du simple au double.
Découplage de la broche VREF (Broche 7) : La précision des 12 bits dépend à 100% de la stabilité de la tension appliquée sur la broche VREF (broche 7). Si cette tension fluctue à cause du bruit numérique de la carte, les derniers bits de votre conversion (les bits de poids faible) oscilleront de manière erratique. Placez un condensateur au tantale de 1 µF à 10 µF en parallèle avec un petit condensateur céramique de 100 nF au plus près de la broche 7 pour stabiliser vos mesures.
