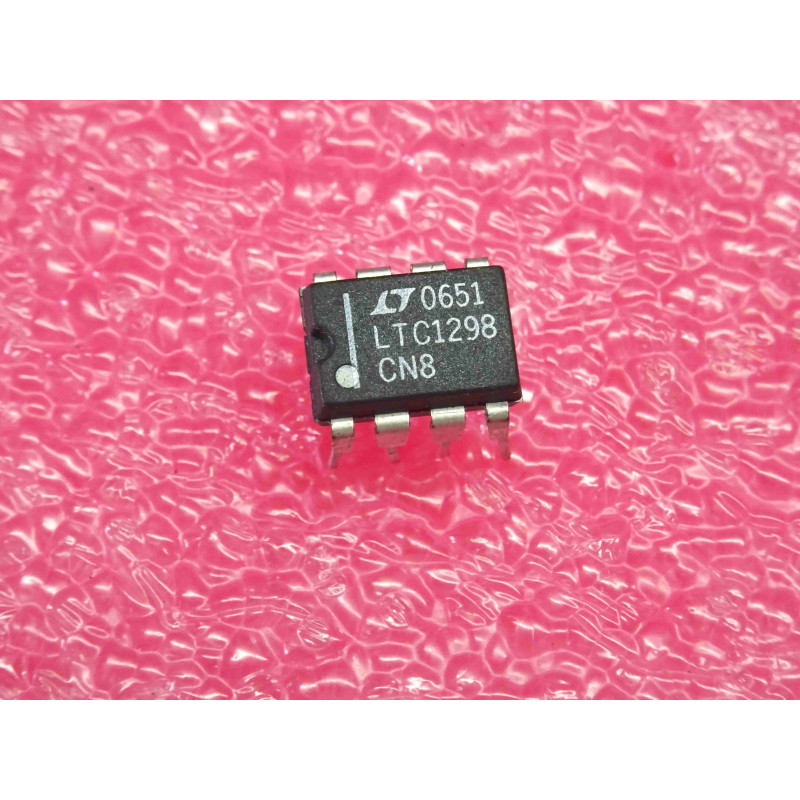

Le LTC1298CN8 (ou LTC1298 CN8) est un circuit intégré de conversion de haute précision, développé à l'origine par Linear Technology (aujourd'hui Analog Devices). Logé dans un boîtier DIP8 standard à 8 broches traversantes, ce composant est un convertisseur analogique-numérique (ADC) 12 bits à échantillonnage intégrant un multiplexeur à 2 canaux configurable par logiciel.
Variante directe et évoluée du LTC1286, sa force technologique réside dans sa flexibilité d'entrée combinée à une architecture micropuissance extrême. Il permet de surveiller deux signaux analogiques distincts sur un bus de communication minimaliste à 3 ou 4 fils. C'est un composant d'époque de premier ordre pour la maintenance d'appareils de mesure industriels, de dataloggers environnementaux portatifs et de systèmes de surveillance de batteries des années 90.
Note technique :
Flexibilité logicielle du Multiplexeur (Le mot de commande) : Contrairement aux convertisseurs à entrées figées, le LTC1298CN8 utilise sa broche d'entrée de données DIN pour recevoir un mot de configuration de 4 bits envoyé par le microcontrôleur au début de chaque cycle. Ce mot de commande d'époque définit la structure des entrées :
Mode Single-Ended (Asymétrique) : Permet de mesurer deux tensions indépendantes référencées par rapport à la masse (Canal CH0 sur la broche 2 OU Canal CH1 sur la broche 3).
Mode Différentiel : Permet de mesurer la différence de potentiel exacte entre les deux broches (CH0 – CH1 ou inversement), idéal pour s'affranchir des bruits de mode commun sur les lignes de capteurs déportés.
Brochage Stratégique (DIP8 - LTC1298CN8) :
Broche 1 : CS barre (Chip Select / Entrée d'activation active au niveau bas)
Broche 2 : CH0 (Entrée analogique du Canal 0)
Broche 3 : CH1 (Entrée analogique du Canal 1)
Broche 4 : GND (Masse générale du circuit)
Broche 5 : DIN (Data Input / Entrée série du mot de configuration de la puce)
Broche 6 : DOUT (Data Output / Sortie série synchrone des 12 bits de conversion)
Broche 7 : CLK (Clock / Horloge externe fournie par le processeur maître)
Broche 8 : VCC / VREF (Alimentation positive combinée servant également de référence de pleine échelle)
Conseils Pro :
Le piège de la broche commune VCC / VREF (Broche 8) : Contrairement au LTC1286 qui sépare l'alimentation générale de la tension de référence, le LTC1298CN8 combine VCC et VREF sur la broche 8 pour économiser de l'espace sur le boîtier DIP8. Conséquence critique pour la maintenance : toute fluctuation ou parasite présent sur la ligne d'alimentation générale de la carte se répercutera instantanément sur le calcul de la conversion 12 bits (bruit sur les bits de poids faible LSB). Il est impératif d'isoler le rail de la broche 8 avec une perle de ferrite et de placer un double condensateur (un tantale de 10 µF associé à un céramique multicouche de 100 nF) au plus près de la puce.
Gestion du Bus 3 Fils (Pontage DIN et DOUT) : Si les lignes d'entrées/sorties (I/O) de votre microcontrôleur d'époque sont comptées, vous pouvez ponter physiquement la broche DIN (broche 5) et la broche DOUT (broche 6) ensemble sur le circuit imprimé pour créer une interface bidirectionnelle à un seul fil de données (Half-Duplex). Les chronogrammes de Linear Technology sont pensés pour cela : la puce écoute les commandes sur DIN pendant les premières impulsions d'horloge (pendant que DOUT est isolée en haute impédance), puis libère la ligne et transmet ses données sur DOUT dès que la conversion est finalisée.
