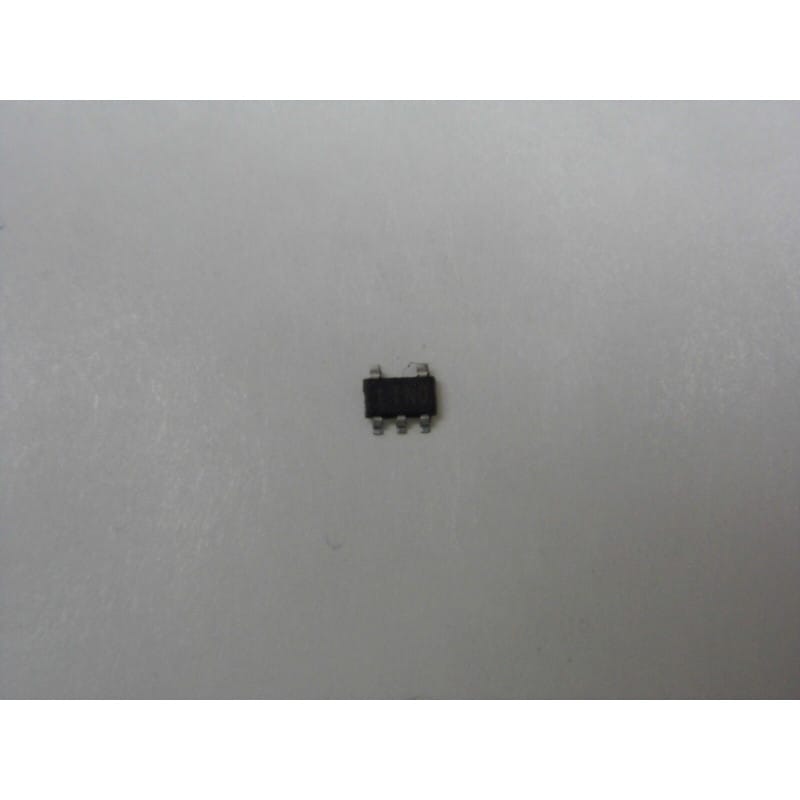

Le LTC1799 (développé par Linear Technology, aujourd'hui Analog Devices) est un oscillateur temporisé monolithique haute précision à fréquence réglable. Logé dans un boîtier CMS / SMD miniature à 5 broches (SOT-23-5 ou ThinSOT), ce composant ultra-compact est conçu pour remplacer les oscillateurs à quartz encombrants, les résonateurs céramiques ou les montages à base de circuits 555 dans les espaces restreints.
Sa force majeure réside dans sa simplicité de configuration : la fréquence de sortie est entièrement déterminée par une seule résistance externe (Rset) connectée entre la broche d'alimentation et la broche de réglage, ainsi que par l'état logique d'une broche de division interne (Diviseur par 1, 10 ou 100). Il génère un signal d'horloge carré parfait (cycle de travail de 50%) stable et d'une précision remarquable sur une immense plage allant de 1 kHz à 33 MHz.
Fabricant d'origine : Linear Technology (Linear Tech / LT)
Fonction : Oscillateur d'horloge carré programmable par résistance.
Boîtier : SOT-23-5 (CMS / SMD miniature à 5 broches, marquage de surface compact).
Performances clés :
Plage de fréquences géante : Génère des fréquences de 1 kHz à 33 MHz avec une excellente résolution.
Erreur de fréquence infime : Offre une précision typique de plus ou moins 0,5% à température ambiante, ce qui est largement suffisant pour la majorité des bus de communication logiques ou des microcontrôleurs.
Excellente stabilité thermique : Dérive en température extrêmement faible (plus ou moins 40 ppm par degré Celsius), garantissant le maintien de la fréquence stable lorsque ton établi ou l'appareil chauffe.
Alimentation flexible : Fonctionne sur un rail unique de +2,7V à +5,5V avec une très faible consommation de courant (environ 1 mA à 10 MHz).
Diagnostic Express (Pas d'oscillations ou fréquence aberrante) :
Le piège de la broche DIV (Broche 4) : La broche DIV pilote le diviseur de fréquence interne à trois états logiques. Si elle est reliée au pôle positif (V+), la fréquence correspond au calcul de base basé sur la résistance Rset. Si elle est laissée en l'air (flottante), la fréquence est divisée par 10. Si elle est reliée à la Masse (GND), la fréquence est divisée par 100. Si la soudure de cette broche miniature est sèche ou coupe, la fréquence de sortie va instantanément sauter d'un facteur 10 ou 100, créant une panne logique immédiate sur l'appareil.
Sensibilité de la broche SET (Broche 3) : La tension sur la broche SET est régulée en interne à environ 1,13V en dessous du rail positif. N'injecte jamais de tension externe sur cette broche. Si tu mesures 0V ou la tension totale d'alimentation (V+) directement sur la broche 3, la structure interne est détruite.
Recommandations de Montage et Soudure CMS :
Brochage SOT-23-5 (Pinout de dessous, 3 pattes en bas, 2 en haut) :
Broche 1 : Sortie de l'horloge (V-out)
Broche 2 : Masse (GND)
Broche 3 : Réglage de la fréquence (SET)
Broche 4 : Entrée du diviseur à 3 états (DIV)
Broche 5 : Alimentation positive (V+)
Implantation mécanique ultra-propre : La résistance Rset doit être un composant de précision (film métallique à 1% ou 0,1% de tolérance de préférence, au format CMS 0805 ou 0603) et doit être implantée au plus près des broches 5 (V+) et 3 (SET) du LTC1799. Des pistes trop longues ou des capacités parasites sur la broche SET capteront les bruits ambiants de ton atelier et feront trembler la fréquence de sortie (phénomène de gigue / jitter).
Soudage à l'étau ou air chaud : En raison de la taille microscopique du boîtier SOT-23-5, utilise une buse fine avec ton poste à air chaud réglée à environ 330 degrés Celsius ou une panne de fer à souder ultra-fine (type aiguille ou biseautée). Un nettoyage minutieux à l'alcool isopropylique (IPA) après soudure est impératif pour enlever le flux résiduel entre les pattes 2 et 3, car toute résistance de fuite microscopique fausserait la valeur réelle de Rset et décalerait ta fréquence.
Découplage haute fréquence agressif : Pour éviter que les fronts de commutation ultra-raides de la sortie d'horloge ne perturbent le rail d'alimentation, place un condensateur céramique multicouche (MLCC) de 100 nF au dos du circuit, soudé directement entre la broche 5 (V+) et la broche 2 (GND).
