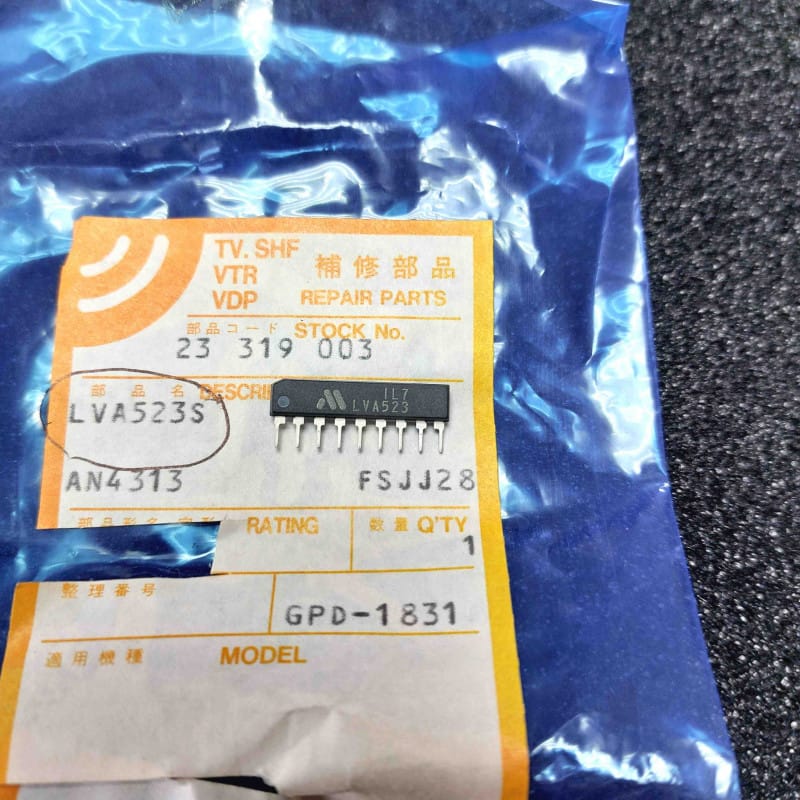

Le LVA523S (d'origine japonaise, principalement fabriqué par Sanyo pour les architectures logiques de marques comme JVC) est un circuit intégré monolithique d'époque fonctionnant comme pilote / driver d'affichage de précision ou de contrôle logique de signal. Présenté dans un boîtier plastique double en ligne (DIP), ce composant d'origine authentique et neuf de stock (NOS) est marqué de la mention « Made in Japan ».
On retrouve principalement ce circuit intégré spécialisé dans les platines de contrôle et les blocs d'affichage (notamment pour la gestion des afficheurs fluorescents sous vide — VFD — ou la logique de commande matricielle) des magnétoscopes haut de gamme, des lecteurs de CD vintage et des platines cassettes d'architecture japonaise des années 80 et 90.
Fabrication japonaise d'origine (Made in Japan) : Standards de fabrication stricts de la grande époque de l'audio/vidéo analogique, offrant une haute tolérance aux variations de tension.
Driver haute tension / courant : Conçu pour supporter les tensions de polarisation spécifiques requises par les afficheurs ou les lignes de commutation d'époque.
Format DIP traversant : Permet une insertion facile sur les cartes mères denses de gestion de façade.
Le diagnostic classique "Affichage totalement éteint, segments manquants ou lignes folles en façade" :
Absence ou baisse des tensions de filament/polarisation : Les afficheurs de type VFD associés au LVA523S nécessitent une tension négative élevée (souvent entre -20V et -30V) et une basse tension alternative pour le filament. Si le driver LVA523S est brûlé ou en court-circuit interne, il peut écraser ces lignes d'alimentation spécifiques. Mesurez ces tensions directement aux bornes d'alimentation de la puce.
Segments ou caractères fantômes : Si l'affichage reste allumé mais qu'il affiche des données incohérentes, ou si certains segments restent constamment éclairés quel que soit le mode, les transistors de commutation internes (sorties à collecteur ouvert ou haute tension) de la puce sont claqués. Le remplacement par cet exemplaire NOS résout directement la panne.
Vérification des lignes de données en entrée : Le LVA523S reçoit ses ordres de commande (Données, Horloge, Strobe) du microcontrôleur principal de l'appareil. Assurez-vous à l'oscilloscope que ces signaux logiques 5V arrivent de manière propre et franche sur ses broches d'entrée avant de déclarer le driver HS.
Précautions d'installation :
Les cartes de façade de cette génération subissent d'importantes contraintes mécaniques dues à la pression répétée des utilisateurs sur les boutons poussoirs. L'utilisation d'un support de précision tulipe au format DIP adapté est vivement recommandée pour isoler le composant NOS de la chaleur thermique du fer à souder et rigidifier le montage. Nettoyez parfaitement le circuit imprimé à l'alcool isopropylique pur pour éviter toute résistance de fuite entre les broches, ce qui pourrait provoquer des clignotements intempestifs de l'afficheur.
