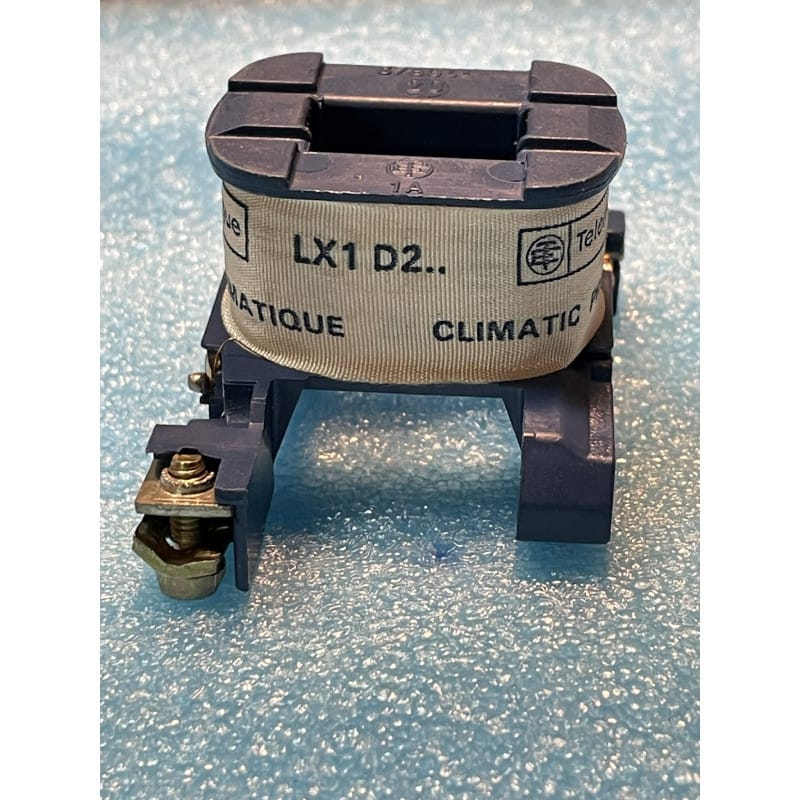

Cette bobine de commande électromagnétique d'origine constructeur Télémécanique / Schneider Electric LX1-D2 (Référence catalogue : LX1D2M7) est la pièce détachée officielle destinée au ré-équipement et au dépannage des contacteurs tripolaires et tétrapolaires des séries historiques et actuelles TeSys D (calibres LC1-D09, LC1-D12, LC1-D18, LC1-D25, LC1-D32 et LC1-D38) ainsi que des relais de contrôle CAD32 / CAD50.
Dotée du code tension standard M7 (220–230 V AC à 50 Hz / 220–240 V AC à 60 Hz), cette bobine surmoulée en résine thermoplastique haute isolation assure un enclenchement franc et silencieux du circuit magnétique mobile. Elle permet de remplacer facilement une bobine grillée ou de modifier la tension de commande d'un contacteur existant sans changer l'appareil complet.
Compatibilité Directe TeSys D : Remplacement standard sans aucun ajustement mécanique sur toute la gamme de contacteurs 9 A à 38 A Télémécanique / Schneider Electric.
Extraction & Remplacement Rapide : Accès direct par la face avant ou les clips latéraux du contacteur permettant un échange standard en quelques secondes sans déposer l'appareil du rail DIN.
Fonctionnement Silencieux : Bobinage de précision garantissant un collage franc de la culasse mobile sans vibration ni ronflement à 50 Hz.
Applications Recommandées :
Maintenance de Départs Moteurs : Remplacement d'une bobine endommagée par une surtension réseau ou un blocage mécanique du contacteur.
Modification de Schéma Électrique : Conversion d'un contacteur existant (ex. bobine 24 V ou 400 V) vers une tension de commande standard 230 V AC.
Consignes de Pose & Précautions d'Atelier :
Sécurité électrique : Consigner impérativement l'armoire électrique et vérifier l'absence de tension sur les circuits de puissance et de commande avant manipulation.
Démontage sur contacteur TeSys D : Déclipser le plastron avant ou dévisser les deux vis de maintien du bloc supérieur pour séparer la carcasse et extraire la bobine LX1-D2 sans forcer sur les contacts principaux.
Contrôle de l'entrefer : Nettoyer les faces de contact de l'armature magnétique fixe et mobile à l'aide d'un chiffon sec non pelucheux pour éliminer toute trace de poussière ou de limaille.
Câblage des bornes : Rebrancher la ligne de commande sur les bornes A1 et A2 (couple de serrage recommandé : 1,7 N·m).
Appareillage Électrique Industriel, Bobines de Contacteurs & TeSys / Fabricant : TÉLÉMÉCANIQUE (Schneider Electric) / Réf : LX1D2M7 (LX1-D2) / Tension : 220–230 V 50 Hz – 220–240 V 60 Hz / Compatibilité : LC1D09 à LC1D38 / État : 100% Neuf d'origine.
