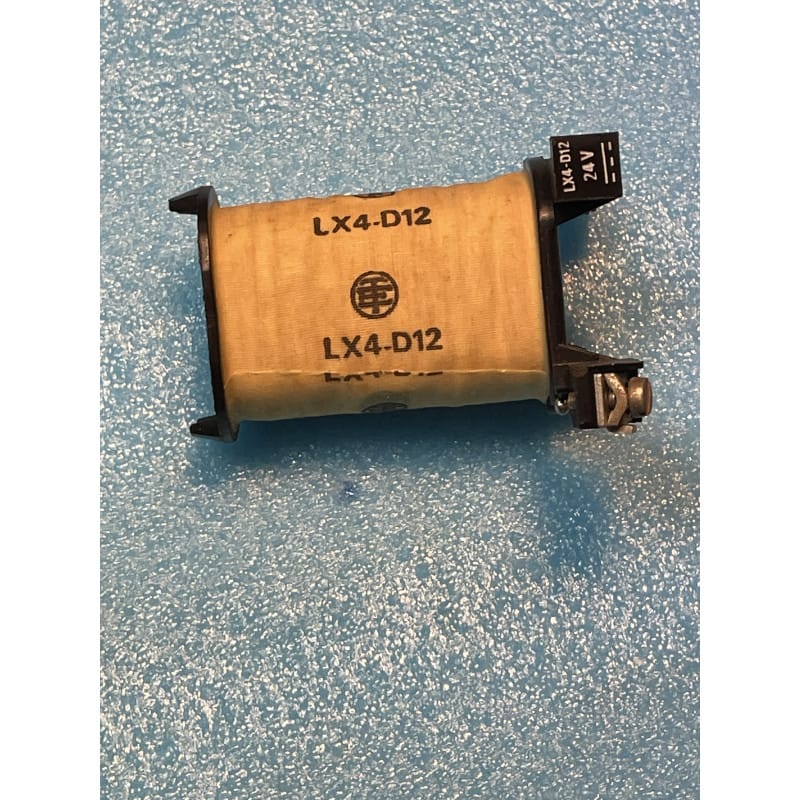

Cette bobine d'excitation et de commande électromagnétique d'origine constructeur Télémécanique / Schneider Electric série LX4-D12 (LX4D12 / LX4D) est la pièce détachée officielle conçue pour équiper, adapter et dépanner les contacteurs à commande en courant continu (DC) et basse consommation de la gamme TeSys D (calibres LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 et LC1D38), les contacteurs DC dédiés LP1D / LP4D ainsi que les relais de contrôle industriels CAD32 / CAD50.
Spécifiquement optimisée pour les circuits de commande sous très basse tension de sécurité 24 V DC, la technologie LX4 intègre un bobinage haute impédance limitant l'échauffement thermique et la consommation d'énergie au maintien. Elle garantit un enclenchement franc sans aucun bruit mécanique ni vibration à 50 Hz, tout en permettant une commutation directe via sorties d'automates programmables ou alimentations régulées 24 V.
Conception Purement DC (Courant Continu) : Développée pour éliminer les appels de courant massifs propres aux bobines AC, préservant ainsi les blocs d'alimentation 24 V DC industriels.
Pilotage Direct par Sortie Transistor (API) : Grâce à sa consommation maîtrisée, elle peut être pilotée directement par une sortie statique d'automate ou une carte d'E/S sans relais d'interface intermédiaire.
Remplacement Facile en Face Avant : S'insère rapidement dans la carcasse du contacteur TeSys D après retrait du capot avant, sans décâbler le bornier de puissance.
Applications Recommandées :
Armoires d'Automatisme Standard 24 V DC : Pilotage direct de départs moteurs triphasés depuis des cartes de sorties TOR d'automates programmables.
Systèmes Embarqués & Secourus : Commande de puissance sur parcs de batteries 24 V DC, véhicules industriels, groupes électrogènes ou stations solaires.
Consignes de Câblage & Précautions d'Atelier :
Respect des polarités : En alimentation continue 24 V DC, raccorder impérativement le potentiel positif (+24 V) sur la borne A1 et le potentiel négatif (0 V / masse) sur la borne A2.
Protection contre les surtensions : Les bobines DC générant une surtension importante à l'ouverture, vérifier la présence d'un module d'antiparasitage à diode ou varistance (bloc clipser LAD4...) en parallèle sur A1/A2 pour protéger la sortie automate.
Propreté de l'armature : Nettoyer soigneusement les portées magnétiques de la carcasse lors du remontage afin d'assurer un placage parfait et sans jeu mécanique.
Appareillage Électrique Industriel, Bobines de Commande & TeSys / Fabricant : TÉLÉMÉCANIQUE (Schneider Electric) / Modèle : LX4-D12 (LX4D12) / Tension : 24 V DC (Code BD/BL) / Compatibilité : TeSys LC1D09 à LC1D38 & LP1D / État : 100% Neuf d'origine.
