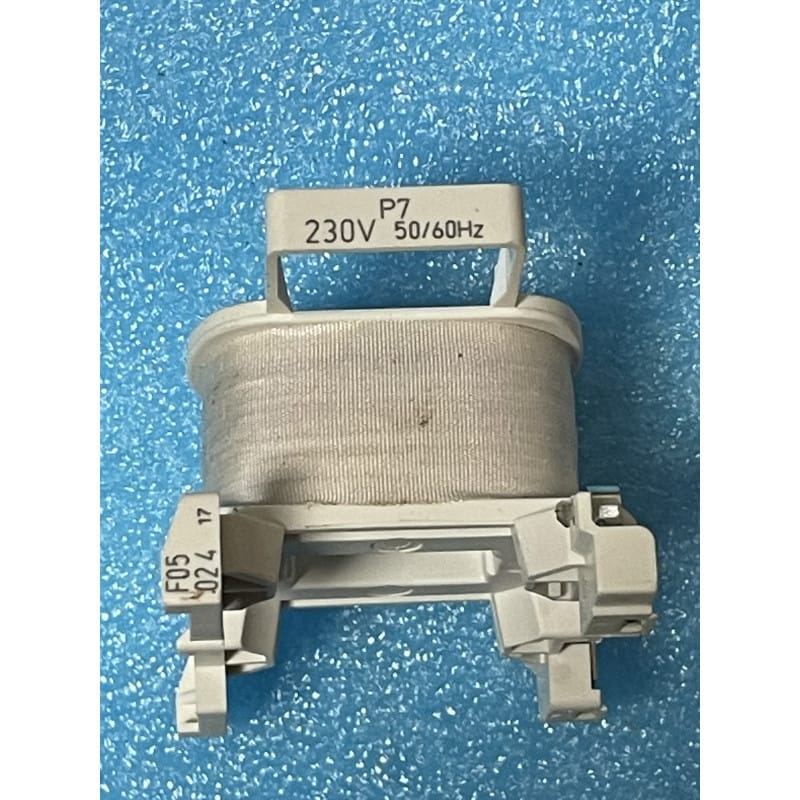

Cette bobine de commande électromagnétique d'origine constructeur Télémécanique / Schneider Electric LXD1P7 (gamme standard LXD1) est la pièce détachée officielle conçue pour le ré-équipement, l'adaptation et le dépannage des contacteurs tripolaires et tétrapolaires de la gamme TeSys D (calibres LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 et LC1D38) ainsi que des relais de contrôle industriels CAD32 / CAD50.
Point de clarification technique : Chez Schneider / Télémécanique, le suffixe P7 correspond à la tension standard 230 V AC 50/60 Hz (le suffixe pour le 24 V AC étant le code B7). Cette bobine surmoulée assure un enclenchement franc et silencieux du circuit magnétique mobile et permet de remplacer rapidement une bobine grillée sans démonter le contacteur du rail DIN.
Standard Universel 230 V (Code P7) : Idéal pour tous les circuits de commande directs raccordés entre phase et neutre sur le réseau monophasé 230 V.
Interchangeabilité Directe : Remplacement standard sans modification mécanique sur toute la gamme TeSys D 9 A à 38 A.
Maintenance Sans Dépose : La bobine s'extrait par la face avant après déclipsage du capot supérieur, évitant de toucher aux raccordements de puissance.
Applications Recommandées :
Dépannage & Maintenance Industrielle : Remplacement d'une bobine coupée à la suite d'un blocage mécanique ou d'une surtension.
Standardisation de Tiroirs Électriques : Harmonisation des tensions de commande d'un tableau en 230 V AC.
Consignes de Pose & Précautions d'Atelier :
Sécurité & Consignation : Couper et consigner l'alimentation de l'armoire (puissance et commande) avant toute manipulation.
Contrôle du code tension : Vérifier que la tension appliquée sur la ligne de commande correspond bien à 230 V AC (si le circuit est en 24 V AC, la référence requise est LXD1B7).
Propreté du circuit magnétique : Dépoussiérer l'entrefer en fer doux lors du démontage pour garantir une fermeture sans bruit ni vibration à 50 Hz.
Raccordement bornes A1 / A2 : Rebrancher la commande sur les bornes A1 et A2 (serrage préconisé à 1,7 N·m).
Appareillage Électrique Industriel, Bobines de Commande & TeSys / Fabricant : TÉLÉMÉCANIQUE (Schneider Electric) / Réf : LXD1P7 / Tension : 230 V AC 50/60 Hz (Code P7) / Compatibilité : LC1D09 à LC1D38 / État : 100% Neuf d'origine.
