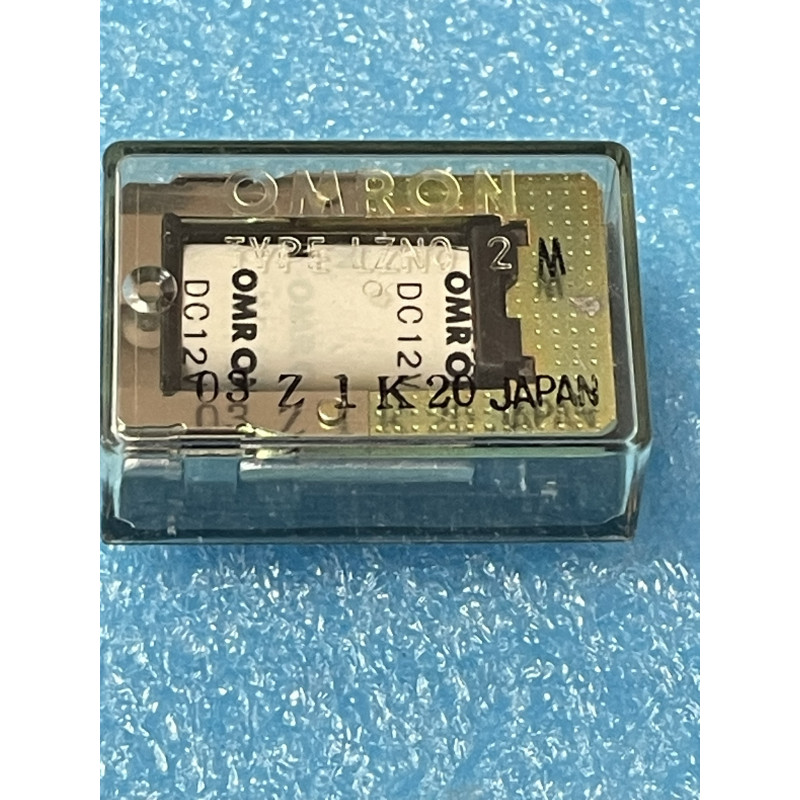

Le relais électromagnétique de puissance de la marque Omron de référence LZNQ2 (modèle exact : LZNQ2M-DC12V) avec bobine en 12Vdc est un composant électromécanique robuste de la série LZN, conçu pour la commutation fiable de charges de puissance dans les automatismes, les tableaux électriques et les cartes électroniques professionnelles.
Type de Composant : Relais électromagnétique de puissance pour circuit imprimé ou embase (Power PCB Relay - Série LZN).
Fabricant / Référence : Omron / LZNQ2M-DC12V.
Tension de Bobine : 12 Vdc (Courant continu, bobine sensible adaptée aux logiques de commande 12V).
Calibre Électrique (Contacts) : Conçu pour la commutation de charges de puissance modérées à fortes (caractéristique de la série LZN pour applications industrielles et domestiques).
Configuration des Contacts : Bipolaire / 2 Pôles (Double Pole, permettant la commutation simultanée de deux circuits indépendants ou de la phase et du neutre).
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité Omron Série LZN : Référence industrielle reconnue pour sa fiabilité à long terme, sa robustesse mécanique et son isolation renforcée entre la bobine de commande et les circuits de contact.
Repérage et Connexion : Identifiez rigoureusement la disposition des broches (les bornes de l'enroulement de bobine 12Vdc et les connexions des contacts de puissance) à l'aide de la sérigraphie du boîtier ou de la documentation technique Omron avant toute implantation ou câblage.
Environnement : Cartes de puissance, automatismes industriels, armoires de commande et équipements professionnels fonctionnant en logique 12V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation malgré l'application du 12Vdc sur la bobine, résistance de contact anormale ou collage des contacts suite à une surcharge ou un arc électrique répété.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur l'ensemble des voies de contact lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Connexion et Fixation : Veillez à ce que les pistes du circuit imprimé ou les cosses de raccordement soient largement dimensionnées pour supporter le courant commuté sans échauffement. Utilisez un fer à souder à température contrôlée pour préserver les broches lors des opérations de maintenance.
