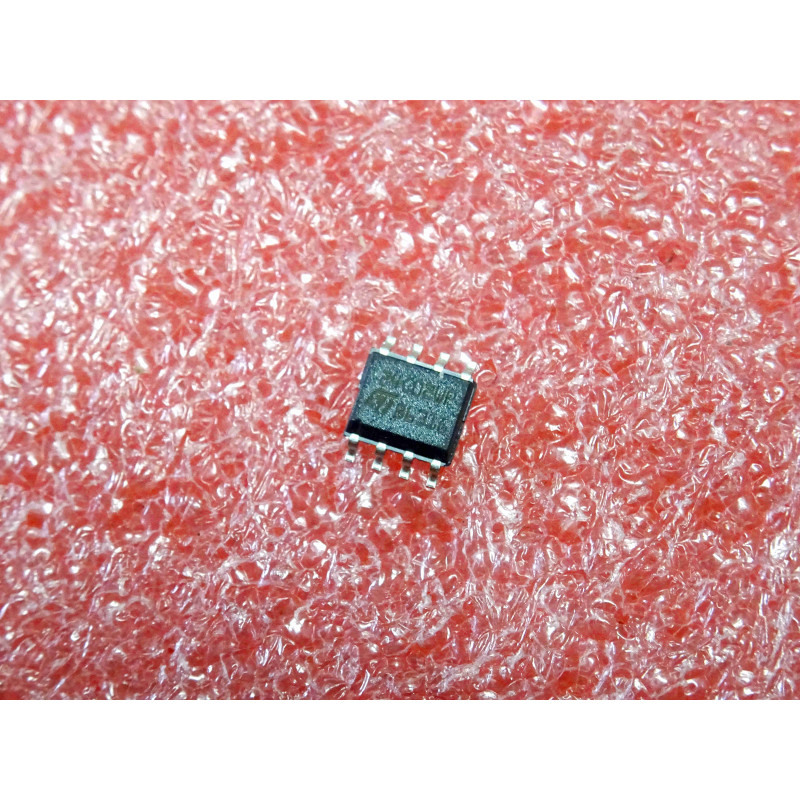

Le M24C02-WMN6P (marqué couramment M24C02WP) est un circuit intégré de mémoire non volatile à haute fiabilité, conçu et fabriqué par STMicroelectronics. Ce composant adopte un boîtier miniature pour montage en surface (SMD / CMS) de type SO8 / SOIC8 (entraxe de 50 mils, boîtier étroit de 150 mils), une configuration standardisée idéale pour les cartes logiques haute densité et les systèmes embarqués automatisés.
Il s'agit d'une mémoire EEPROM série de 2 Kbit (2 kilobits), structurée en 256 mots de 8 bits (256 octets), communiquant via le protocole série bifilaire standard I²C (Inter-Integrated Circuit). Dans l'électronique industrielle et grand public (cartes mères de téléviseurs, moniteurs, modules de home automation, compteurs intelligents ou blocs d'alimentation intelligents), cette puce est chargée de stocker de manière permanente les données de configuration critiques : paramètres de calibration, adresses réseau locales, données EDID d'affichage ou configurations utilisateur. C'est un composant neuf d'époque géré en qualité New Old Stock (NOS) ou stock d'atelier d'origine, indispensable pour réparer ou cloner des modules logiques sans dérive de spécifications.
Le diagnostic des pannes de configuration (Le piège du carte mère amnésique) : Si un appareil électronique (comme un moniteur LCD ou un module domotique) démarre mais perd systématiquement ses réglages à chaque extinction, ou s'il refuse de booter en affichant une erreur de Checksum, la mémoire M24C02WP est souvent corrompue ou défaillante en écriture. Méthode d'atelier : N'implantez pas une puce NOS vierge directement sans réfléchir. Une EEPROM vierge contient uniquement des octets 0xFF. Si l'appareil nécessite un code spécifique (comme des données EDID ou un firmware d'initialisation), le microcontrôleur rejettera la puce vierge. Dessoudez l'ancienne puce, placez-la dans un programmateur d'EEPROM universel pour tenter de lire et sauvegarder son dump binaire (.bin ou .hex), puis injectez ce fichier dans votre nouveau composant avant soudure.
Le piège des résistances de Pull-up sur le bus I²C (Signaux écrasés) : Si après remplacement de la mémoire, le microcontrôleur principal n'arrive plus à communiquer avec elle (erreur d'acquittement I²C / No ACK), inspectez les lignes SDA et SCL. Le protocole I²C impose la présence de deux résistances de pull-up (généralement entre 2,2 kΩ et 10 kΩ) tirées vers le rail positif VCC. Si l'une de ces résistances CMS miniatures a dérivé ou si une micro-fissure coupe la piste, les lignes logiques resteront bloquées à 0V, empêchant toute communication.
Précautions de brasage et manipulation du format CMS SO8 : Le dessoudage d'un circuit SO8 sur un circuit imprimé multicouche moderne ou vintage demande de la rigueur pour ne pas arracher les pistes micrométriques. Le moyen le plus sûr est l'utilisation d'une station à air chaud réglée à 340 degrés Celsius maximum avec une buse adaptée, en protégeant les composants passifs environnants au ruban Kapton (polyimide). Si vous utilisez un fer traditionnel, appliquez du flux de soudure et utilisez de la tresse à dessouder fine pour vider l'excédent. Pour la soudure de la puce NOS neuve, fixez d'abord deux broches opposées pour aligner parfaitement le boîtier sur ses empreintes, puis réalisez le soudage des autres pattes en effectuant un apport minimal d'étain. Nettoyez soigneusement au nettoyant de flux pour éliminer les résidus conducteurs.
