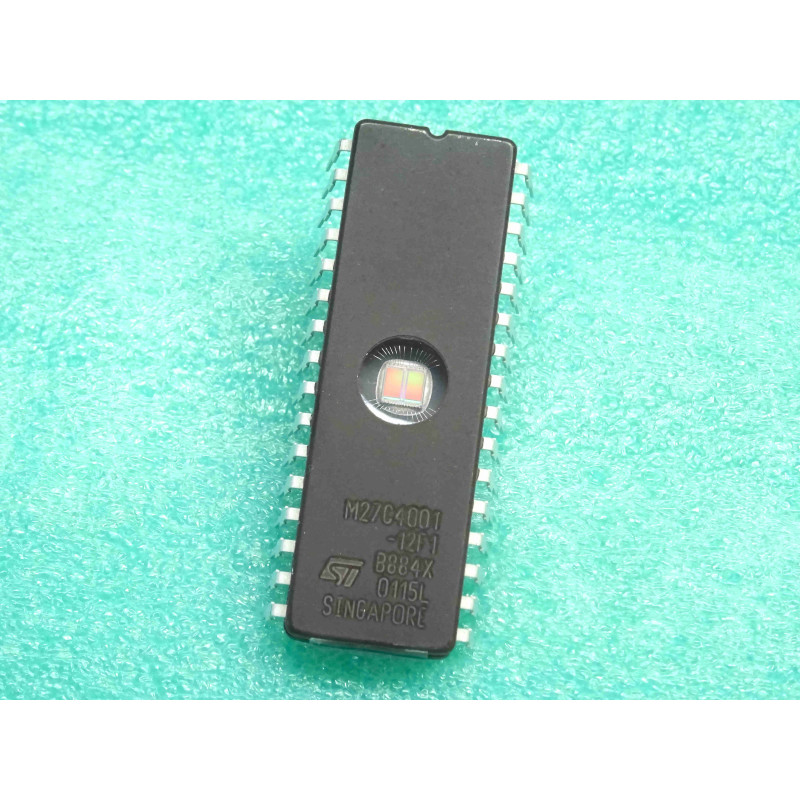

La M27C4001-12F1 est une mémoire morte effaçable par rayons ultraviolets (UV EPROM) d'une capacité de 4 Mbits, organisée en 512 328 mots de 8 bits (512K x 8). Dotée d'un temps d'accès de 120 ns et d'un boîtier avec fenêtre en quartz, elle est couramment utilisée pour stocker le firmware (BIOS, OS embarqué, cartouches de jeu) et reste un composant incontournable pour la restauration de bornes d'arcade, de flippers et de micro-ordinateurs vintage.
Note technique :
Effacement par UV : La présence de la fenêtre transparente en quartz permet l'exposition de la puce de silicium aux rayons ultraviolets (longueur d'onde de 253,7 nm) pour effacer simultanément toutes les cellules mémoire avant une nouvelle programmation.
Tension de programmation : Pour l'écriture des données sur un programmateur d'EPROM (type TL866 ou similaire), le circuit requiert l'application d'une tension spécifique (VPP) de 12,75V.
Conseils Pro :
Protection des données (Masquage) : Une fois l'EPROM programmée avec son fichier binaire, il est impératif de coller une étiquette opaque (généralement en aluminium ou vinyle noir) sur la fenêtre en quartz. Sans cette protection, la lumière ambiante ou les tubes fluorescents finiront par effacer ou corrompre les données à long terme.
Maintenance & Programmation : Si vous devez réécrire ce composant :
L'effacement complet dans une effaceuse à tubes UV prend généralement entre 15 et 20 minutes selon la puissance de la lampe.
Avant de lancer l'écriture, effectuez systématiquement un "Blank Check" sur votre programmateur pour valider que toutes les cellules sont bien revenues à la valeur 0xFF.
Si la puce refuse de se programmer ou échoue à la vérification (Verify Error), assurez-vous que la tension VPP de votre programmateur est stable et ne s'effondre pas lors du cycle d'écriture.
