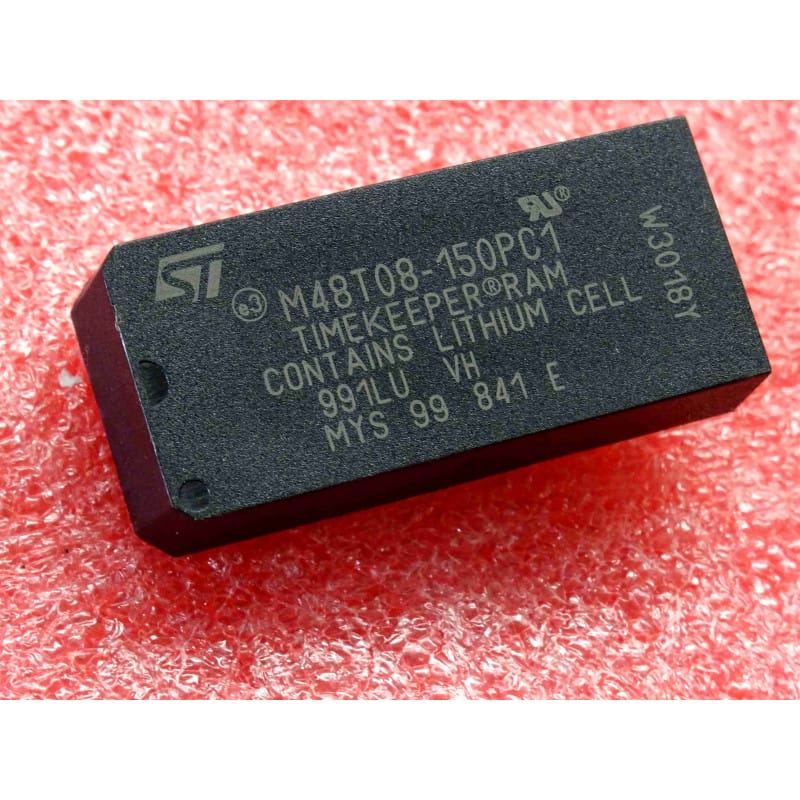

Le M48T08-150PC1 (couramment marqué M48T08-150PC1 ou M48T08) est un composant de stockage et de synchronisation d'époque hautement spécialisé, conçu et fabriqué par STMicroelectronics (initialement développé sous la marque SGS-Thomson). Ce circuit adopte le format physique très spécifique PCDIP28 (également appelé CAPHAT), caractérisé par une coque en plastique noir emboîtée et scellée, nettement plus épaisse et haute qu'un circuit intégré standard.
Le suffixe -150 spécifie un temps d'accès de 150 nanosecondes, tandis que la désignation PC1 valide le boîtier plastique de type CAPHAT destiné à une plage de température commerciale standard s'étendant de 0 à 70°C.
Il s'agit d'une mémoire vive statique non-volatile (SRAM) d'une capacité de 64 Kbits organisée en 8K x 8, intégrant une horloge temps réel (RTC) et un calendrier complet (8Kx8 Timekeeper SRAM, boîtier PCDIP28 d'origine STMicroelectronics). Semblable dans sa philosophie aux puces Dallas, le boîtier propriétaire de ST intègre de manière compacte sous sa coque supérieure une puce de silicium SRAM CMOS ultra-basse consommation, une pile au lithium de longue durée et un quartz de montre de 32,768 kHz. Le circuit surveille en continu le rail d'alimentation principal (VCC). Si la tension d'alimentation chute sous un seuil d'alerte d'environ 4,5V, le contrôleur interne inhibe immédiatement les accès en écriture pour protéger les registres, puis bascule de manière totalement transparente l'alimentation de la SRAM et de l'horloge sur la pile interne. Les données et l'heure restent conservées hors tension pendant plus de 10 ans. On retrouve massivement ce circuit intégré dans l'informatique professionnelle des années 90, notamment au sein des stations de travail Sun Microsystems (SPARCstation, Ultra), les cartes mères d'ordinateurs industriels, certains synthétiseurs et les anciens routeurs réseau professionnels. Géré en qualité New Old Stock (NOS), ce module d'origine STMicroelectronics est une pièce indispensable pour la restauration historique de systèmes informatiques vintages.
Le diagnostic de l'erreur NVRAM d'allumage (Le piège de l'adresse MAC effacée sur Sun Microsystems) : C'est la panne légendaire d'établi sur les machines de collection Sun SPARCstation utilisant le M48T08. Les stations de travail Sun d'époque stockent leur identifiant de machine, leur adresse MAC Ethernet et la configuration matérielle système dans les derniers octets de la puce (zone SRAM partagée avec les registres de l'horloge). Méthode d'atelier : Si la machine démarre avec un écran d'erreur signalant une configuration invalide ou affiche une adresse Ethernet invalide (généralement ff:ff:ff:ff:ff:ff ou un ID vide), la pile interne au lithium du M48T08 est épuisée. Bien que la puce elle-même soit encore fonctionnelle sous tension, elle perd sa configuration et l'heure à chaque extinction. Seule l'installation d'un module neuf de stock (NOS) résout proprement le problème d'alimentation de sauvegarde. Une fois la nouvelle puce implantée, il vous faudra simplement reprogrammer l'adresse MAC physique et le numéro de série de votre machine d'époque via la console système.
L'astuce de désactivation du mode d'expédition (Le registre "Stop Bit" ST) : Lors du premier démarrage d'un composant d'époque de type M48T08, l'oscillateur interne est généralement désactivé par défaut à l'usine pour préserver l'autonomie de la batterie durant le stockage d'époque (mode d'économie d'énergie). La règle de l'art d'artisan : Pour démarrer l'horloge interne, vous devez écrire un bit logique d'activation spécifique dans le registre de contrôle (généralement le bit de signe d'arrêt de l'oscillateur, ou "ST", situé au niveau de l'adresse la plus élevée de la mémoire). Sans cette initialisation logicielle, le temps restera figé au premier allumage même si les fonctions de mémoire SRAM classique répondent parfaitement aux cycles d'écriture.
Le piège des soudures à chaud et de la décharge de la batterie : La pile au lithium intégrée sous le boîtier CAPHAT tolère très mal les fortes hausses de température. Ne brasez jamais directement un module M48T08-150PC1 sur la carte mère d'origine. Installez impérativement un support de précision DIP28 large (600 mils) à contacts dorés. Brasez ce support sur la platine d'origine en réglant la panne de votre fer à 310 degrés Celsius maximum, puis insérez délicatement le module STMicroelectronics à froid dans son logement une fois que la carte a entièrement refroidi.
Précautions de stockage de vos modules d'époque : Ces composants intègrent une source d'alimentation active. Ne stockez jamais vos modules d'époque en vrac dans un tiroir métallique ou sur des matériaux conducteurs non antistatiques sous peine de court-circuiter les broches et de décharger complètement la cellule de lithium interne en quelques heures. Conservez-les exclusivement plantés dans leurs rails d'origine en plastique isolant ou sur de la mousse de protection non conductrice.
