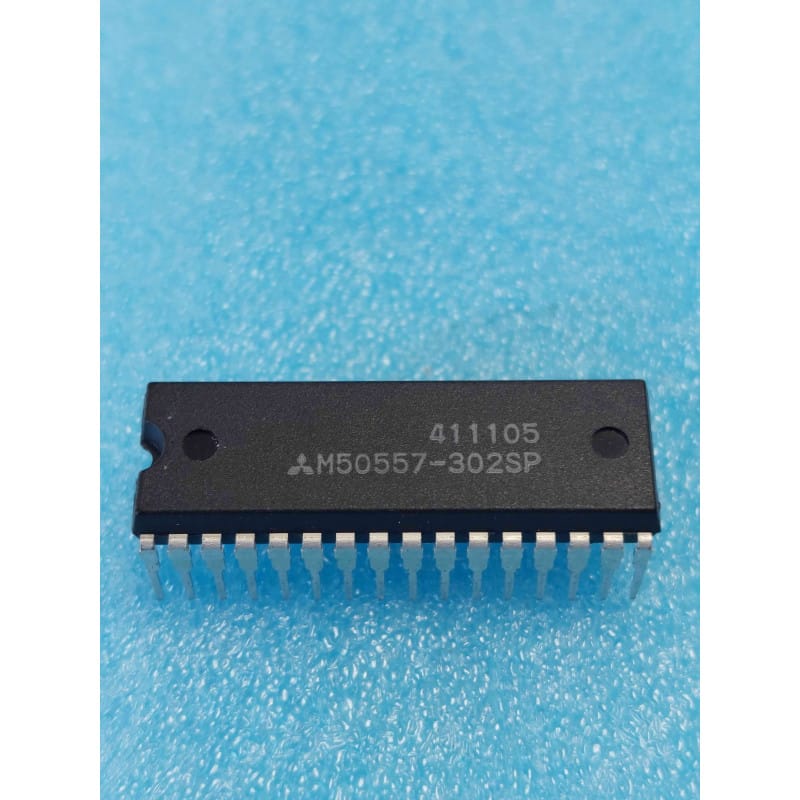

Le M50557-302SP (couramment marqué M50557-302SP ou M50557 avec le logo historique aux trois diamants de Mitsubishi) est un circuit intégré de commande logique très spécialisé d'époque, conçu et fabriqué au Japon par Mitsubishi Electric. Ce composant historique adopte un format spécifique de boîtier plastique rétreint à haute densité appelé SDIP32 (Shrink Double In-line Package à 32 broches, avec un pas entre broches plus fin de 1,778 mm au lieu des 2,54 mm standard, pour un corps compact).
Le préfixe M50557 identifie la famille de microcontrôleurs CMOS monocartes de Mitsubishi dotés de fonctions d'affichage à l'écran (OSD - On-Screen Display) ou de décodage de télétexte. L'indice spécifique de masque préprogrammé -302 désigne le programme interne d'époque développé pour un constructeur ou un châssis précis, tandis que le suffixe SP valide l'encapsulation en boîtier plastique rétreint SDIP.
Il s'agit d'un microcontrôleur 8 bits monolithique préprogrammé d'usine avec générateur de caractères à l'écran intégré (8-bit Single-Chip Microcomputer with OSD, boîtier SDIP32 d'origine Mitsubishi). Ce composant combine un processeur 8 bits, de la mémoire RAM de travail, une mémoire ROM à masque contenant le microprogramme système, et surtout une matrice de génération de caractères vidéo d'époque (On-Screen Display). Son rôle principal sur la carte mère d'un appareil hôte est de décoder les ordres logiques (provenant de la télécommande ou du clavier de façade) et de générer l'interface graphique (menus, volume, numéros de chaînes, réglages) directement incrustée en superposition sur le signal vidéo composite analogique. On retrouve quasi exclusivement ce circuit intégré de gestion au cœur des téléviseurs cathodiques (CRT) haut de gamme, des magnétoscopes de salon et des moniteurs vidéo professionnels des années 90 (notamment dans les châssis de marques japonaises). Géré en qualité New Old Stock (NOS), ce composant d'origine Mitsubishi est indispensable pour réparer l'unité centrale de contrôle de vos diffuseurs vidéo vintages.
Le piège absolu du masque ROM d'usine (Le code "-302" non négociable) : C'est le piège numéro un d'atelier pour la série M50557. Comme cette puce est un microcontrôleur dont la mémoire morte (ROM) a été gravée en usine à l'aide d'un masque métallique physique, le programme interne et la table des polices de caractères d'affichage sont figés à tout jamais dans le silicium. Si vous remplacez un processeur défaillant portant la référence M50557-302SP par une autre variante de la même famille (comme un -114SP, -254SP ou une puce vierge d'un autre lot), le téléviseur ou magnétoscope refusera de démarrer, ou les menus OSD s'afficheront sous forme de symboles incohérents ("graphisme corrompu"). L'utilisation de la référence exacte d'époque -302SP est indispensable pour retrouver le comportement natif de l'appareil.
Le diagnostic du processeur système muet (Le contrôle du circuit de synchronisation vidéo H-Sync / V-Sync) : Si l'appareil de collection s'allume bien mais que l'affichage des menus à l'écran (OSD) est totalement absent ou se met à défiler de manière instable verticalement ou horizontalement, testez les signaux de synchronisation de la puce. Méthode d'atelier : Pour incruster correctement ses caractères sur l'image, le M50557-302SP a besoin de connaître la position exacte du balayage de l'écran. Il reçoit pour cela les signaux physiques de synchronisation horizontale et verticale issus des balayages du téléviseur sur ses broches dédiées (généralement HSYNC et VSYNC). À l'aide d'un oscilloscope, vérifiez la présence de ces impulsions d'horloge. Si elles n'arrivent pas au microcontrôleur (souvent à cause d'une diode ou d'une résistance de liaison coupée sur la platine), la puce est incapable de synchroniser son affichage et bloque la sortie vidéo OSD. Si les signaux d'entrées sont impeccables mais qu'aucun signal RVB (RGB) d'incrustation ne sort de la puce, les buffers de sortie vidéo internes ont souffert d'une surtension. Remplacez le circuit par votre exemplaire NOS.
Le piège des broches fines au pas de 1,778 mm (La manipulation d'un boîtier SDIP) : Attention à l'établi ! Le format SDIP32 n'utilise pas le pas traditionnel de 2,54 mm. Ses broches sont beaucoup plus rapprochées et fragiles. N'essayez jamais d'insérer de force ce composant dans un support DIP standard de 32 broches classique sous peine de tordre et de casser irrémédiablement les pattes de ta pièce de collection NOS. Utilisez exclusivement des supports de type "Shrink DIP" (SDIP) à haute densité adaptés à ce pas fin de 1,778 mm.
Précautions de dessoudage et de repose sur cartes d'époque : Les circuits imprimés d'époque double face ou simple face qui accueillent des boîtiers SDIP ont des pistes en cuivre très serrées et fragiles. Conseil de pro d'établi : Pour extraire l'ancienne puce défaillante sans arracher de pastilles métallisées, coupez proprement les 32 broches au ras du corps en plastique avec une pince coupante de précision fine. Retirez ensuite chaque morceau de patte résiduel un par un à l'aide d'un fer à braser réglé à 310 degrés Celsius maximum et d'une pince brucelle, puis nettoyez proprement chaque trou d'accueil à l'aide de tresse à braser fine de qualité saturée en flux. Installez ensuite un support SD32 de précision à contacts dorés. Si vous devez braser directement le circuit intégré d'époque NOS, procédez très rapidement (moins de 1,5 seconde par broche) et nettoyez soigneusement la zone à l'alcool isopropylique pour enlever tout pont de résidu de flux conducteur microscopique entre les pastilles très rapprochées.
