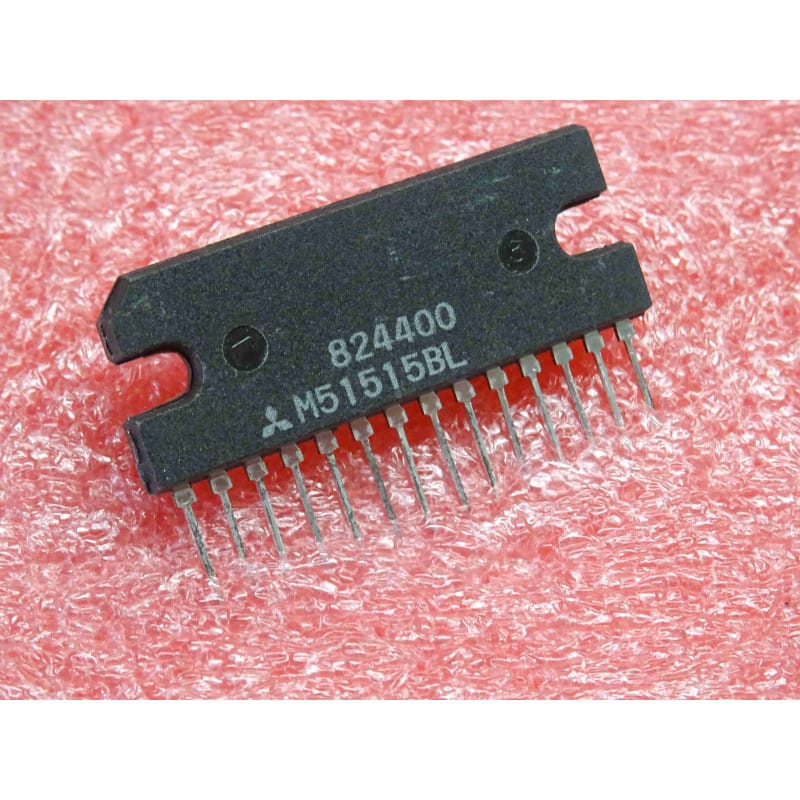

Le M51515BL (fabriqué par Mitsubishi Electric, reconnaissable à son logo aux trois diamants) est un circuit intégré monolithique d'époque conçu comme amplificateur de puissance audio à 2 canaux délivrant environ 5 Watts par canal. Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il utilise un boîtier vertical à une seule rangée de 14 broches (SIL-14 ou SIP-14) surmonté d'une languette métallique de fixation intégrée pour dissipateur thermique.
Ce composant est une référence classique que l'on retrouve au cœur des étages de sortie audio de téléviseurs couleur d'époque, d'autoradios stéréo, de petits récepteurs et de combinés cassette haut de gamme des années 80 et 90. Sa conception permet d'obtenir un bon rendement avec un nombre réduit de composants externes.
Amplification Stéréo (2 x 5W) : Fournit une puissance d'amplification propre (environ 5W sous 4 Ohms avec une alimentation de 12V à 13,2V).
Boîtier SIL-14 à Languette de Fixation : Format vertical compact facilitant l'implantation sur circuit imprimé, couplé à une languette métallique robuste pour assurer un refroidissement direct sur radiateur.
Protections Intégrées : embarque des dispositifs internes contre les surcharges thermiques et les surtensions pour protéger le circuit en cas de défaillance.
Le diagnostic classique "Absence totale de son, échauffement anormal ou distorsion brutale" :
Absence complète de son sur les haut-parleurs : Mesurez la tension d'alimentation principale sur la broche VCC. Si la tension est présente mais qu'aucune tension continue intermédiaire (généralement égale à la moitié de VCC) n'est mesurée sur les broches de sortie haut-parleurs avant les condensateurs de liaison, l'étage de sortie de la puce est détruit. Le remplacement par cet exemplaire NOS résout la panne.
Le piège des condensateurs de sortie secs ou en fuite : Comme la plupart des amplificateurs de cette époque, les haut-parleurs sont reliés aux sorties via de gros condensateurs chimiques de liaison (généralement de 470 µF à 1000 µF). Si ces condensateurs ont vieilli ou ont fui, ils peuvent bloquer le son, créer un bruit de fond important (souffle / ronflement) ou appliquer une tension continue destructrice sur la bobine de vos haut-parleurs. Remplacez-les systématiquement lors du dépannage.
Vérification de la mise à la terre et de la fixation thermique : La languette métallique du boîtier est reliée en interne à la masse (GND). Assurez-vous que le contact avec le dissipateur thermique de l'appareil est propre, serré et exempt d'oxydation.
Précautions de manipulation et de montage :
Montage thermique obligatoire : Ne faites jamais fonctionner le M51515BL à volume moyen ou élevé sans l'avoir solidement vissé à son radiateur métallique. Appliquez une fine couche de graisse thermique silicone sous la languette pour assurer un bon transfert de chaleur.
Technique de soudure : Les 14 broches en ligne sont très proches les unes des autres. Nettoyez parfaitement la zone de l'ancien composant à l'alcool isopropylique pur avant de poser le nouveau. Soudez rapidement à 300°C maximum pour ne pas stresser thermiquement la puce d'origine Mitsubishi.
